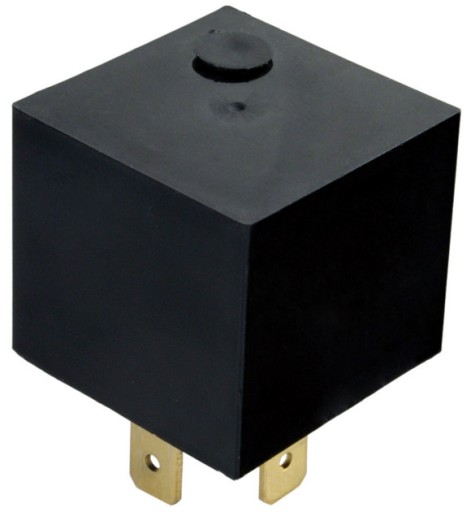

РЕЛЕ Удержания АВТОМОБИЛЬНОГО ТАЙМЕРА P3SRP

[Numer wewnętrzny: ID1671]

PRZEKAŹNIK SAMOCHODOWY WYDŁUŻAJĄCY P3SRP

Zasada działania:

1. Przekaźnik wyłączony, styki 3 i 5 są rozwarte.
2. Po pojawieniu się sygnału sterującego (+12V) na wejściu sterującym 1, przekaźnik zwiera styki 3 i 5.
3. W czasie podawanie sygnału sterującego styki 3 i 5 pozostają zwarte.
4. Po zaniku sygnału sterującego na wejściu sterującym 1 styki 3 i 5 pozostają zwarte jeszcze przez ustalony czas (od 10s do 1500s).
5. Jeśli po zaniku sygnału sterującego, w doliczonym czasie, ponownie pojawi się sygnał sterujący przekaźnik powróci do stanu "3".

Parametry:

• Sterowanie cewki: 11V-15V
• Regulacja czasu wydłużenia: od 10s do 1500s (25min)
• Min. czas trwania sygnału sterującego: 0,1s
• Maksymalne obciążenie: 30A (max 420W)
• Prąd zasilania (przekaźnik wyłączony): 1mA
• Prąd zasilania (przekaźnik włączony): 40mA
• Liczba konektorów: 4 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Podłączenie:

1) Sterowanie "+"

2) Zasilanie "-"

3) Zasilanie "+"

4) Brak

5) Wyjście "+"

Przekaźnik wymaga stałego zasilania na stykach 2 i 3, na styk 1 podajemy sygnał sterujący.

Efektem pracy przekaźnika jest zwieranie i rozwieranie styku zasilającego (3) ze stykiem wyjściowym (5).

Regulacja czasu:

Regulacja czasu wydłużenia odbywa się za pomocą potencjometru znajdującego się w górnej części przekaźnika. Jest on dostępny z zewnątrz po wyjęciu korka z obudowy. Regulacja odbywa płynie się w zakresie 3/4 obrotu.

Wymiary przekaźnika:

Seria przekaźników P3SRP powstała w oparciu o sprawdzone, uznane i cenione od lat przekaźniki bistabilne 4-3SRP.

W nowej wersji, zgodnie z sugestiami większości użytkowników, połączone (zmostkowane) zostały styki 3 i 4. Takie rozwiązanie upraszcza instalacje, pozwala zaoszczędzić czas i zapewnia bezproblemowe podłączenie przekaźnika.

Dodatkowo w odróżnieniu od swoich poprzedników nowa seria została zamknięta w zdecydowanie mniejszych obudowach, które tylko nieznacznie odbiegają od powszechnie stosowanych przekaźników typu mini. Dzięki temu przekaźniki P3SRP może z powodzenie stosować w skrzynkach i obudowach w których poprzednia generacja po prostu się nie mieściła. Poniżej jako przykład prezentujemy zdjęcia skrzynki MTA (ID658) w której to bez trudu można zastosować dwa przekaźniki z nowej serii.
