Пластинчатый теплообменник NORDIC TEC 26 35 кВт 1' PL

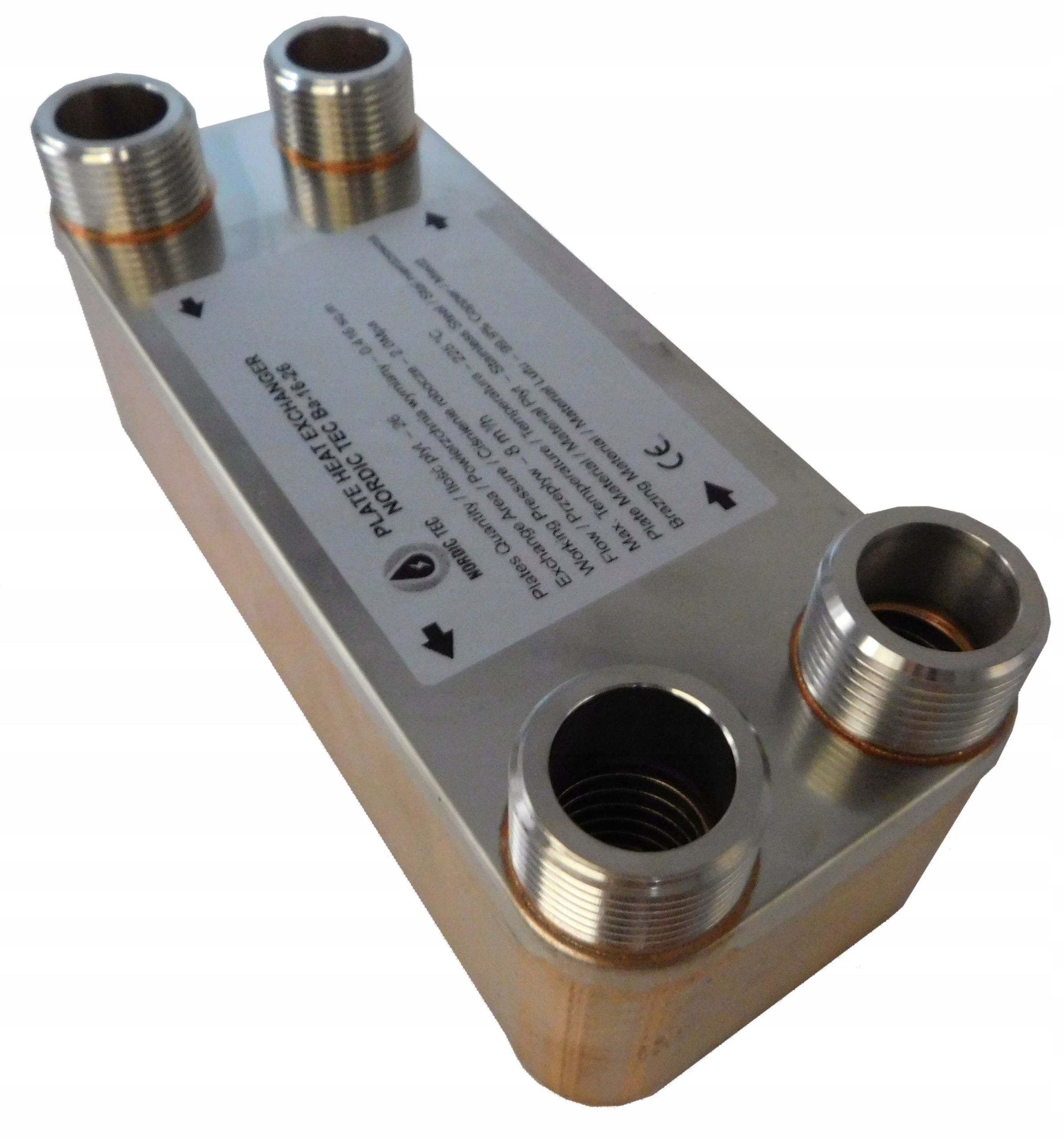

Wymiennik ciepła 26-płytowy Nordic Tec Ba-16-26 - przyłącza 4x 1"

Szczegóły techniczne wymiennika 26-płytowego

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Moc grzewcza - od 20 do 35 kW w zależności od parametrów zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany. W przypadku doboru do kotłów grzewczych warto wziąć pod uwagę zalecenie by na 10kW kotła przypadało minimum 0,25 lub 0,30m2 powierzchni płyt wymiennika.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

• Przyłącza: 4x 1" Gwinowane zewnętrznie
• Ciśnienie robocze - do 20 bar
• Ciśnienie testowe - 40 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 8 m3/h
• Powierzchnia wymiany - 0,42 m2

* Certyfikowany - CE, TÜV

Wymiary:

Długość (A) - 220 mm

Szerokość (B) - 90 mm

Grubość (F) - 66 mm

Rozstaw przyłączy (C) - 180 mm

Rozstaw przyłączy (D) - 52 mm

Zastosowanie wymienników ciepła ogółem:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do układów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
