KD Изолированная труба fi 120, проходная стена 0,25 м 05

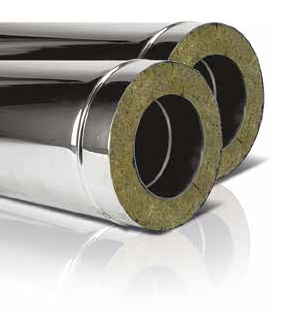

Rura kwasoodporna izolowana (dwuścienna) z oszewką 0,25m średnica wewnętrzna fi 120

Stal kwasoodporna - grubość rdzenia: 0,5 mm

Symbol produktu: KD-RO02

Rura dostępna jest w rozmiarach: od fi 110 do fi 300 mm.

Efektywna wysokość rury 0,25mb wynosi 0,18m.

Elementy systemów KS, KZS, KD, KZD nie pasują do elementów systemów KK, KKD, KP, KPD, KPM.

Rura 3w1 (rura izolowana + gniazdo + zakończenie izolacji)

Rura z oszewką jest gotowym elementem nadającym się świetnie do połączenia komina izolowanego stalowego lub ceramicznego z elementami przyłączeniowymi (kolanami/rurami) z czarnej grubej stali. Rura posiada tzw. oszewkę czyli szczelne gniazdo o szerokości 6 mm pozwalające na wsunięcie innego elementu bez potrzeby montowania dodatkowych redukcji, złączek itp. Na końcu od strony oszewki rura posiada estetyczne zakończenie izolacji.

Kluczowym czynnikiem doboru gatunku stali na wkłady kominowe i kominy izolowane ze stalowym rdzeniem jest temperatura spalin.

Dla niskich temperatur spalania (wilgotne spaliny o temperaturze 60°-250°C) stosuje się stale kwasoodporne typu 1.4404, 1.4301 - kotły opalane gazem, olejem opałowym, kotły typu turbo, kotły retortowe (z podajnikiem) na eko groszek, miał węglowy, biomasę. Do eko groszku i miału węglowego zaleca się wkłady i kominy izolowane z rdzeniem o grubości co najmniej 0,8 mm lub 1,0 mm.

W przypadku kominów wysokotemperaturowych (suche spaliny), w których temperatura spalin jest wyższa niż 200°-300°, a zarazem nie przekracza 600°C pracy ciągłej, stosuje się stal żaroodporną typu 1.4828 - kotły na paliwa stałe typu węgiel, drewno (w tym kominki bez płaszcza wodnego).

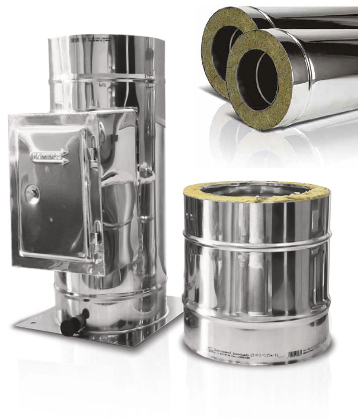

Średnice elementów kwasoodpornych izolowanych Kominus KD:

• średnica wewnętrzna: 110 | 120 | 130 | 140 | 150 | 160 | 180 | 200 | 225 | 250 | 300

• średnica  zewnętrzna: 180 | 180 | 190 | 200 | 210 | 220 | 240 | 260 | 280 | 310 | 360

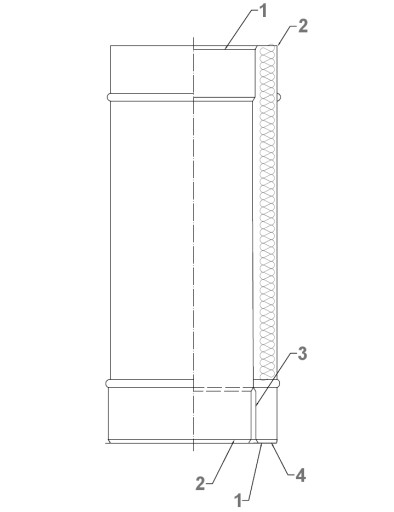

1) Mufa

2) Nypel

3) Oszewka (gniazdo do połączenia z elementami z czarnej stali o grubości 2 mm lub 3 mm)

4) Zakończenie izolacji (zaślepka na wełnę)

Przykład połączenia rury izolowanej z oszewką z kolanem ze stali czarnej o grubości 2 mm:

CHARAKTERYSTYKA SYSTEMU

System KD to system izolowanych rur i kształtek słuzacy do odprowadzania spalin z urzadzen grzewczych z otwarta komora spalania, opalanych gazem lub olejem opałowym. Pobieraja powietrze niezbedne do procesu spalania z pomieszczenia w którym sie znajduja, a produkty spalania odprowadzane sa do atmosfery za posrednictwem przewodu kominowego.

Podczas spalania gazu lub oleju opałowego w wyniku reakcji chemicznych powstaje kwas, który jest grozny dla stali. Z tego wzgledu wazne jest, aby stal była odporna na działanie tego typu zwiazków chemicznych. Dlatego System KD wykonany jest ze stali kwasoodpornej o odpowiednim składzie pierwiastkowym, który gwarantuje jej odpornosc na działanie kwasu. System KD produkowany jest w trzech grubosciach scianek – 0,5 mm, 0,8 mm oraz 1mm.

Zastosowanie izolacji w systemie kominowym pozwala na poprowadzenie go poza szachtem. Komin zewnetrzny jest szczególnie narazony na wszelkie zmiany temperatury. Wskutek oziebienia scianek komina nastepuje schłodzenie spalin, a co za tym idzie zaburzenie ciagu kominowego. Zastosowanie izolacji pozwala zapobiec temu niekorzystnemu zjawisku.

Gatunek stali: 1.4301, 1.4404 lub inny zgodny z PN-EN 1856-1

Rodzaj połączenia: Kielichowe

Klasa temperatury: T450

Klasa ciśnienia: N1 (ciśnienie próby 40 Pa)

Tryb pracy: Podciśnienie

Odporność na działanie kondensatu: W

Odporność na pożar sadzy: G 1000

Odporność na korozję: Vm

Grubość izolacji: ~ 30 mm o gęstości 80 kg/m3

POŁĄCZENIA ELEMENTÓW SYSTEMU KD

1) Rura (wkład wewnętrzny)

2) Przetłoczenie

3) Mufa (kielich)

4) Rura (płaszcz zewnętrzny)

5) Przetłoczenie

6) Izolacja termiczna

Elementy Systemu KD łączone są w systemie kielichowym. Dzięki takiemu połączeniu, konstrukcja wkładu kominowego jest sztywna, a połączenia szczelne.

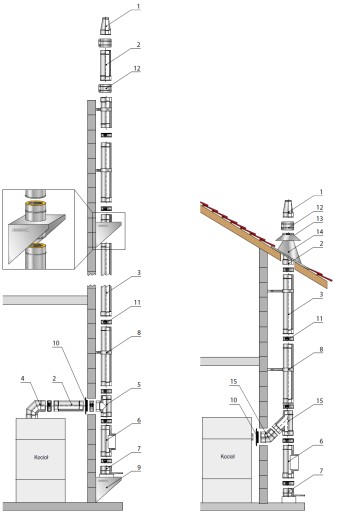

PRZYKŁADOWY SCHEMAT BUDOWY KOMINA IZOLOWANEGO:

Po lewo wersja komina izolowanego z konsolą odciążającą, po prawo wersja z przejściem dachowym.

1) Ustnik

2) Rura L=500 mm

3) Rura prosta L=1000 mm

4) Kolano 90°

5) Trójnik 90°

6) Wyczystka z drzwiczkami

7) Denko z odskraplaczem i płytą

8) Obejma mocujaca

9) Konsola wsporcza

10) Rozeta

11) Zacisk montazowy

12) Zacisk montazowy wzmocniony

13) Osłona przeciwdeszczowa

14) Przejscie dachowe katowe

15) Kolano i Trójnik 45°
