Электронные часы со светодиодным будильником-секундомером -DIY_ELEK-118

Zegar elektroniczny LED z alarmem i stoperem - ZESTAW DO SAMODZIELNEGO MONTAŻU

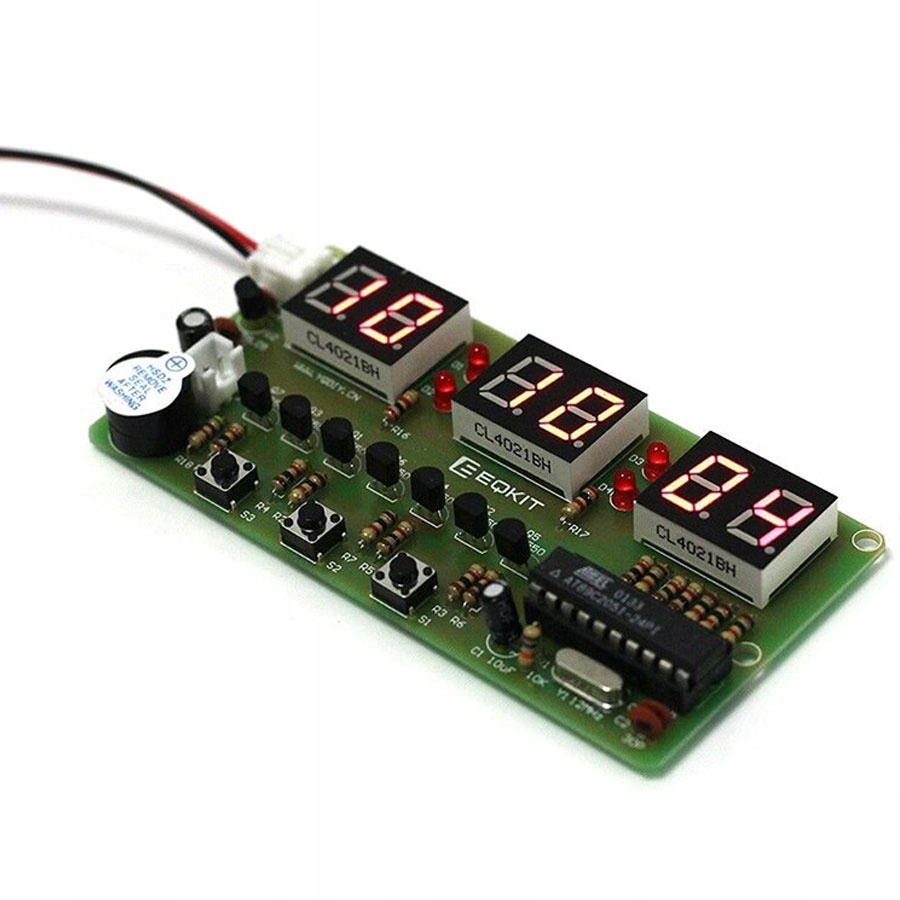

Zestaw do samodzielnego montażu umożliwiające zlutowanie ELETRONICZNEGO ZEGARKA z wyświetlaczem LED. Zegarek posiada dodatkową funkcję stopera, oraz alarmu (budzika). Konstrukcja zaegara zbudowana w oparciu o mikroprocesor AT89C2051. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

Dane techniczne:

• zestaw do samodzielnego montażu KIT/DIY
• zegar elektroniczny LED
• wyświetlany format czasu GODZINA : MINUTY : SEKUNDY
• wyświetlacze siedmiosegmentowe LED
• kolor LED: CZERWONY
• funkcja stopera
• funkcja budzika - alarmu
• napięcie zasilania: od 7V do 12Vdc
• wymiary płytki drukowanej: 49mm x 92mm

Ocena stopnia trudności:

• płytka PCB jednostronna
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - TAK
• schemat montażowy - TAK
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: nie
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
• zestaw do samodzielnego montażu tzw. KIT, DIY

W skład zestawu wchodzi:

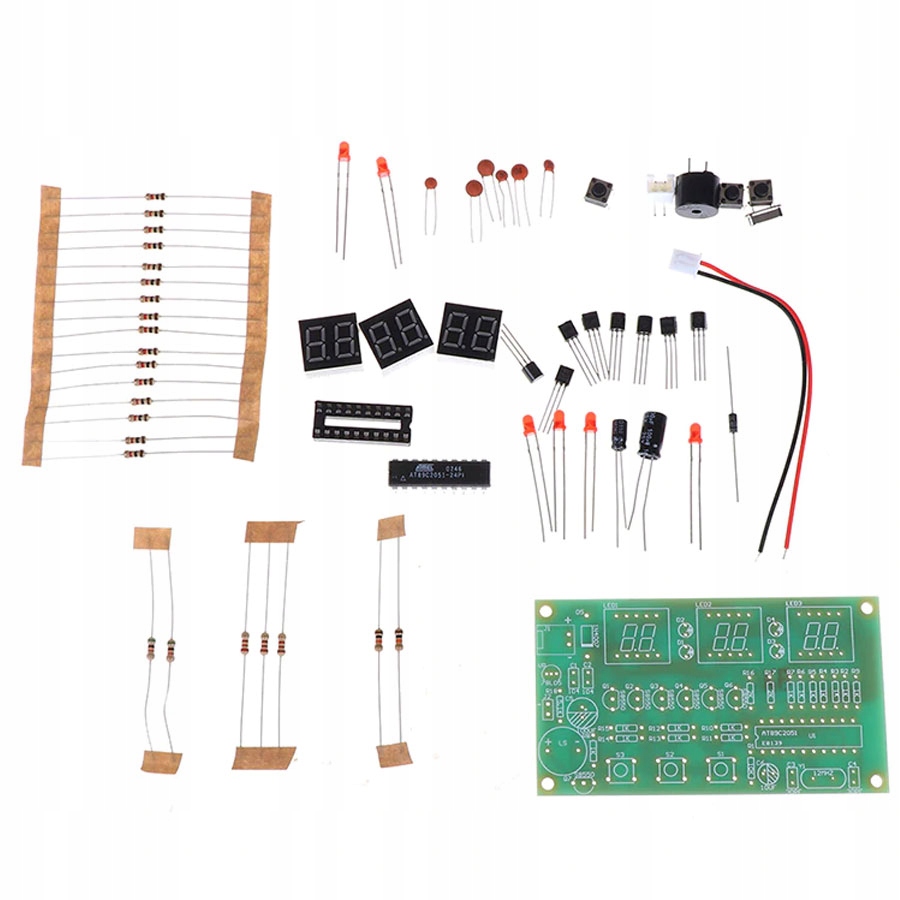

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

W załączniku schemat
