МОДУЛЬ ВРЕМЕНИ NE555 С ТРИГГЕРОМ PWR_ON 12 В 10 А

Zapraszam na zakupy! ! Dostawa z Polski 24H, ceny brutto (VAT 23%) !

Nie wiesz co wybrać ? K0ntakt i najważniejsze informacje na samym dole - rozwiń "O sprzdającm"

MODUŁ CZASOWY NE555  Z WYZWALANIEM WŁĄCZONY PO PODŁĄCZENIU ZASILANIA.

Uniwersalny moduł czasowy na układzie NE555 .

Po podłączeniu zasilania układ układ startuje z załączonym przekaźnikiem i po ustawionym czasie wyłącza go oczekując na sygnał wyzwalania . Fabryczny zakres czasowy 0,1 - 27s .

Wyzwalanie może odbywać się sygnałem wysokim lub niskim (zwarcie do plusa lub zwarcie do masy ). Układ rozpoczyna odliczanie czasu w momencie zaniku podanego sygnału wyzwalającego niezależnie od czasu jego trwania  , w trakcie trwania sygnału wyzwalającego utrzymuje włączony przekaźnik .

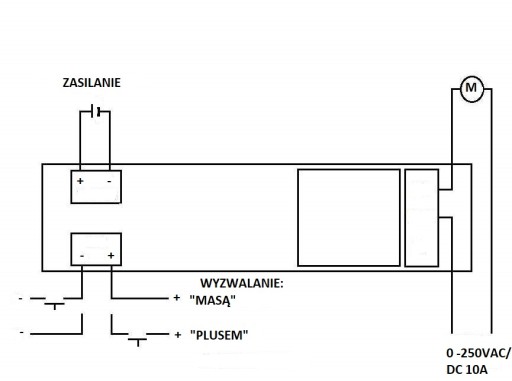

Aby wyzwalać sygnałem dodatnim (zwarciem do plusa) wejście SIG- należy na stałe podłączyć do masy a na SIG+ podawać sygnał wyzwalający . Analogicznie do wyzwalania sygnałem ujemnym (zwarciem do minusa) wejście SIG+ podłączamy na stałe do plusa zasilania a na wejście SIG- podajemy sygnał wyzwalający .

Przekaźnik pozwala wysterować obciążeniem do 10A , na terminalu dostępne są wyjścia NO/NC także układ może załączać lub odłączać. Zabezpieczony przed odwrotnym podłączeniem zasilania.

Czas opóźnienia  modyfikujemy poprzez zmianę wartości R (potencjometr 500k) C (fabrycznie 47uF - obok układu 817C )

Ilość - 1 sztuka (bez mosiężnych dystansów i śrub - 3 zdjęcie)

Wymiary 19mm x 53mm x 16,5mm

Parametry :

Uzas = 12VDC (pracuje w zakresie 9,5-16VDC)

Izas = 10mA(off) 50mA(on)

Ton : 0,1 - 27s (regulowany)
