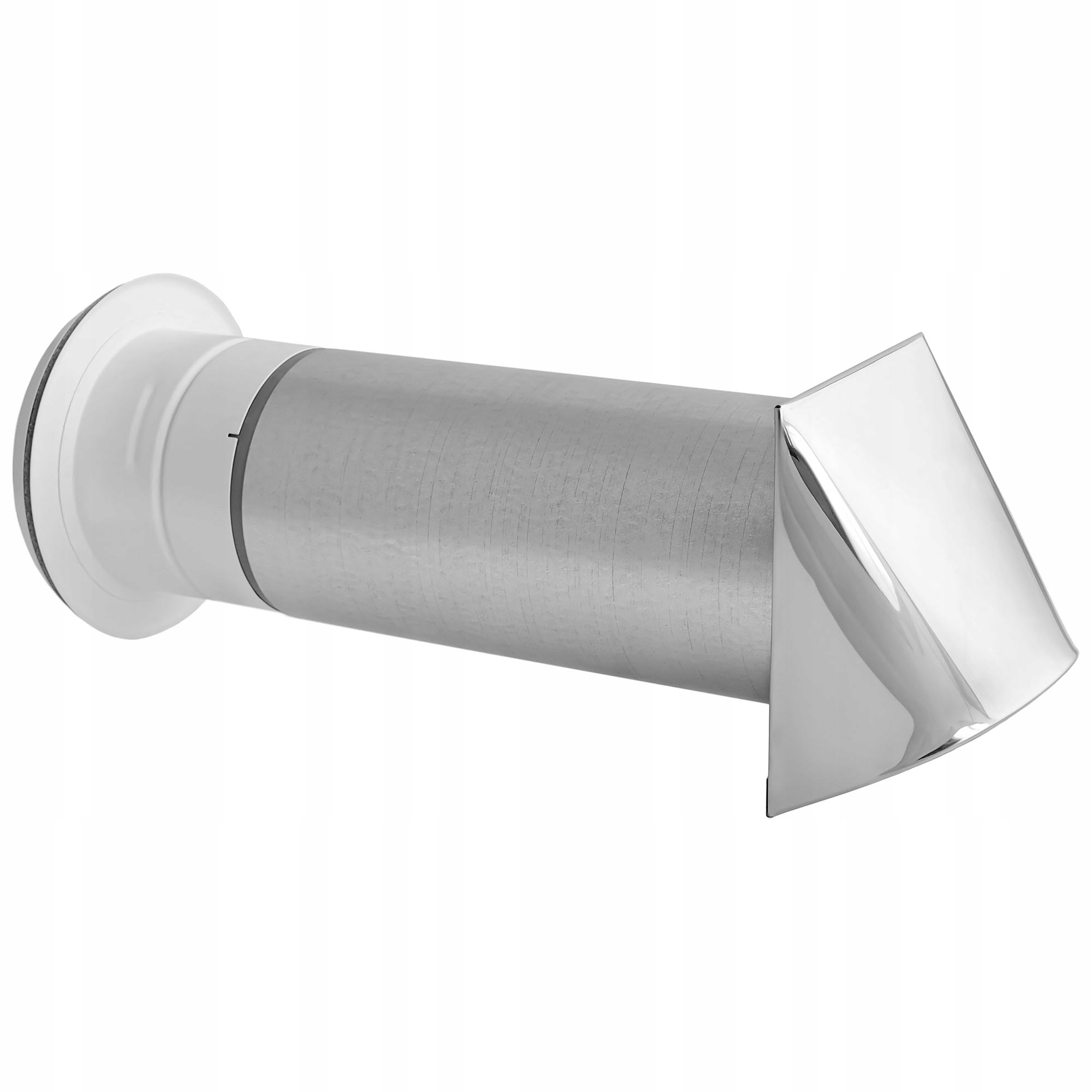

Nawietrzak okrągły z anemostatem NO150A-CC

Okrągły nawietrzak z anemostatem i filtrem o symbolu NO150A-CC

czerpnia z blachy chromoniklowej

Nawietrzak NO doprowadza świeże powietrze do wnętrza budynku. Montowany jest w ścianie, najczęściej obok lub ponad oknem. Podstawowa wersja nawietrzaka jest wyposażona w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych, urządzenie posiada też siatkę chroniącą przed owadami. Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym oraz tłumi hałas. Anemostat pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika. Nawietrzak może być dodatkowo wyposażony w stabilizator przepływu(model NOS-dostępny na naszych aukcjach). Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić w pewnych warunkach atmosferycznych. Do każdego nawietrzaka dołączany jest dodatkowo filtr powietrza (oddzielnie, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszonych przez powietrze.

Zastosowanie

• nawiew powietrza zewnętrznego do pomieszczeń (wersja z wyposażeniem standardowym)
• nawiew i regulacja przepływu powietrza do pomieszczeń (wersja ze stabilizatorem przepływu)

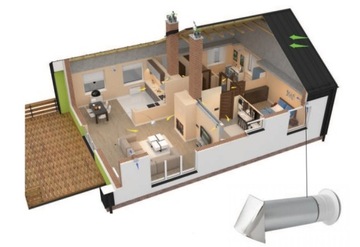

Świeże powietrze zewnętrzne doprowadzone jest przez nawietrzaki zamontowane w pokoju dziennym lub sypialni. Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience. Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.

DANE TECHNICZNE

• Przekrój kanału [cm2]: 177
• Wymiary kanału Lmin-Lmax [mm]: 350÷580
• Średnica otworu montażowego [mm]: 170
• Tłumienie dźwięku - otwarcie anemostatu Dn,e,w [dB]: 2mm [ 36 (-1,-3) ]; 23mm [ 27 (0,-1) ]
• Waga: 2.3
• Wydajność dla 10 [Pa] (bez filtra) otwarcie anemostatu 23 mm [m3/h]: 124

*Wydajność dla 10 [Pa] (z filtrem) wg PN-83/B-03430/Az3:

• Minimum [m3/h]: 7,8
• Otwarcie [mm]: 1
• Nominalnie [m3/h]: 29,1
• Otwarcie [mm]: 6

Wymiary

• A [mm]: 196
• B [mm]: 197
• C [mm]: 211
• D [mm]: 162
• E [mm]: 116
