Регулируемый блок питания до 35В 7А - DIY -______BTE-074

Zasilacz regulowany LT1083 - ZESTAW DO SAMODZIELNEGO MONTAŻU

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza opartego o stabilizator napięcia LT1083. Zakres napięcia wyjściowego regulowany w zakresie od 2,5V do 35V. Maksymalna wydajność prądowa 7A. Na wejściu zasilacza mamy mostek prostowniczy dzięki czemu układ można zasilać zarówno napięciem stałym DC i zmiennym AC.

Parametry zasilacza LT1083:

• stabilizator napięcia LT1083
• mostek prostowniczy (4 diody w układzie Greatza)
• możliwość zasilania napięciem stałym DC lub zmiennym AC
• napięcie wejściowe DC: 2,5-38V
• napięcie wejściowe AC: 2,5-27V
• zaciski wejściowe IN terminal block ARK-2 do przykręcenia przewodów
• napięcie wyjściowe regulowane za pomocą potencjometru: 2,5 do 35V
• maksymalny prąd wyjściowy: 7A
• zaciski wyjściowe OUT terminal block ARK-2 do przykręcenia przewodów
• radiator w zestawie

!!! UWAGA !!! element półprzewodnikowy - stabilizator LT1083 nie jest nowym układem tylko używanym. Pochodzi on wylutu - demontażu. Element sprawny przetestowany. Może mieć już docięte nóżki na wymiar !!!

Ocena stopnia trudności:

• płytka jednostronna
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - TAK
• schemat montażowy - TAK
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

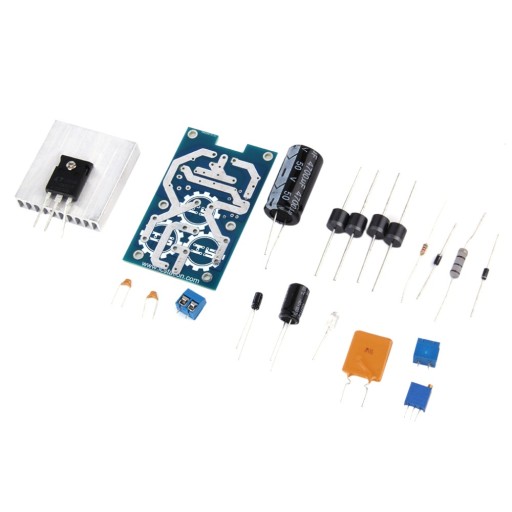

W skład zestawu wchodzi:

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.
