10S 36-42В 16-70А печатная плата,BMS,PCM для литий-ионных и литий-полимерных аккумуляторов

Witam,

Mam dziś do zaoferowania,

Nowy i nie używany układ zabezpieczający 10 ogniwa Li-Ion,Li-Po w każdym rozmiarze,

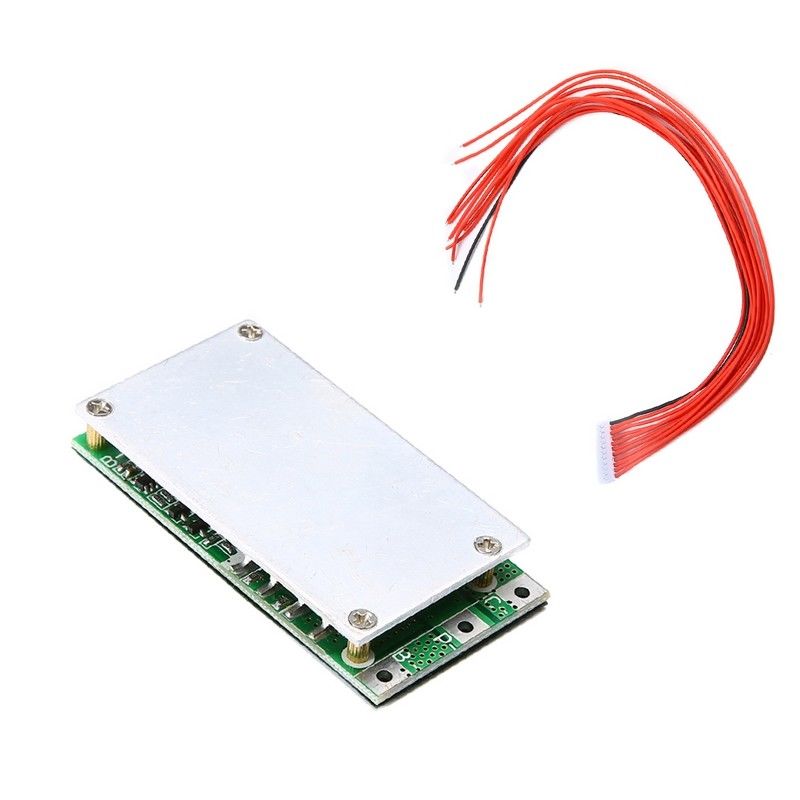

Jest to Układ PCB z radiatorem i przewodami  zakończonymi z jednej strony wtykiem 11 pinów ,a z drugiej  pobielone cyną wolne końce do połączenia ogniw.

Układ ten chroni ogniwa przed nadmiernym rozładowaniem i przeładowaniem ,

oraz przed zwarciem i zamianą biegunów miejscami.

Jest to układ zabezpieczający ogniwa li-ion do zastosowań amatorskich przy budowie własnych projektów zasilania bateryjnego.

Lub tylko jako zamiennik do fabrycznych lecz już nie sprawnych układów BMS w elektronarzędziach oraz pojazdach takich jak hulajnoga elektryczna czy e-bike z silnikiem < 600W-Max(moc nominalna).

Dane techniczne:

Ciągły prąd ładowania ~`7,6A

Ciągły prąd rozładowania ~ 16A

Wartość szczytowa:~70A

Napięcie ładowania: 36V-42V

Wykrywanie przepełnienia na poziomie: 4,28 ± 0,05V

Opóźnienie odcięcia zasilania: 100ms

Wykrywane Nadmierne rozładowanie na poziomie: 2,55 ± 0,08V

Opóźnienie wykrywania nadmiernego rozładowania: 50 ms

Napięcie wykrywania przeciążenia: 150mV

Opóźnienie wykrycia: 15 ms

Wykrywanie przeciążenia: <75 ± 5A

Rezystancja: ≤15mΩ

Prąd roboczy: 15 - 50 µA

Temperatura pracy: -30 ~ 80 ℃

Rozmiar: 63mm * 32mm * 9mm

Długość przewodów:300mm

Złącze: 11pinów PH2.0

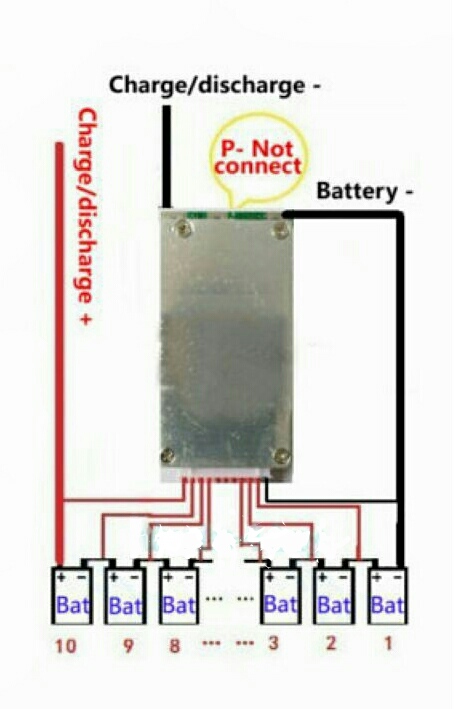

Schemat połączenia jak na rysunku poniżej z zastrzeżeniem że (P-) zostaje wolny...porostu jest nie przydatny:)

Zapraszam do zakupu.
