WENTYLATOR ŚCIENNY SUFITOWY QUIET STYLE-A 100 TIMER INOX ZAWÓR ZWROTNY

WENTYLATOR ŚCIENNO-SUFITOWY

VENTS QUIET STYLE-A 100 T INOX

wyłącznik czasowy (timer)

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 98 mm (DO KANAŁU 100 mm)
• WYSOKA WYDAJNOŚĆ - MAX 90 m3/h
• WYSOKA ENERGOOSZCZĘDNOŚĆ - TYLKO 7,5 W
• GŁOŚNOŚĆ - 26 dB(A) / 3 m
• TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.
• W STANDARDZIE ZAWÓR ZWROTNY ZAPOBIEGAJĄCY COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV)
• PRZEDNI PANEL ZE SZCZOTKOWANEGO ALUMINIUM - INOX
• RENOMOWANY PRODUCENT - VENTS
• ANTYWIBRACYJNE MOCOWANIE SILNIKA
• AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)
• ŁOŻYSKA KULOWE W STANDARDZIE

Jeśli szukają państwo optymalnie wydajnego i energooszczędnego wentylatora, to najnowszy produkt firmy VENTS  (wiodącego producenta wentylatorów na rynku europejskim) spełni na pewno państwa oczekiwania. Wentylator QUIET dzięki zastosowanemu specjalnemu mocowaniu silnika (antywibracyjne gumowe mocowanie silnika) oraz specjalnej aerodynamicznej budowie łopatek śmigła (wirnika) w połączeniu z ułożyskowaniem kulkowym w standardzie zapewni optymalną wentylację w pomieszczeniu jednocześnie nie stwarzając nadmiernego i uciążliwego hałasu (jak większość konkurencyjnych produktów). Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z połączenia wysokiej jakości UV-odpornego ABS-u oraz szczotkowanego aluminium - INOX).

BUDOWA I ZALETY WENTYLATORÓW QUIET STYLE-A

1. Specjalnie zaprojektowany aerodynamiczny profil wirnika o mieszanym przepływie zapewnia wysoką wydajność w połączeniu z niskim poziomem hałasu
2. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulkowych - modele Quiet 100, Quiet 125 i Quiet 150. Silnik dwubiegowy - modele Quiet 150. Silnik dwubiegowy o podwyższonej wydajności wyposażony w kondensator - modele Quiet 150 Extra.
3. Silniki wyposażone standardowo w łożyska kulowe.
4. Wysoki stopień ochrony IP - możliwy montaż w pomieszczeniach o wysokim stopniu wilgoci.
5. Kompaktowe rozmiary króćca podłączeniowego.
6. Gumowe podkładki antywibracyjne skutecznie tłumiące drgania silnika.
7. Zawór zwrotny zapobiegający cofaniu się powietrza.
8. Dekoracyjny panel frontowy wykonany z połączenia tworzywa typu ABS oraz aluminium szczotkowanego (kolor INOX), wirnik wykonany z wysokiej jakości tworzywa typu ABS, odpornego na uderzenia oraz na działanie promieni UV.

OPIS

Innowacyjny wentylator wyciągowy ze stylowym wzornictwem do nowego poziomu komfortu w pomieszczeniach prysznicowych, łazienek, kuchni i innych pomieszczeń mieszkalnych. Maksymalna wydajność w połączeniu z niskim poziomem hałasu zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza i niski poziom hałasu. Kompaktowa budowa pozwala na montaż na ścianach i sufitach. Niewielki rozmiar króćca (czopa) do montażu w szybie wentylacyjnym lub podłączenia do okrągłego przewodu wentylacyjnego. Wentylator jest wyposażony w specjalnie zaprojektowany zawór powrotny, aby zapobiec  wstecznemu ciągowi i utracie ciepła z pomieszczenia w czasie czuwania wentylatora. Czop (króciec) wentylatora posiada specjalnie zaprojektowane "kierownice" powietrza, aby zmniejszyć zawirowania powietrza, zwiększyć ciśnienie powietrza i obniżenie poziomu hałasu. Wysoki stopień ochrony IP 45 zapewnia idealne rozwiązanie dla wentylacji łazienki. Elementy elektroniczne są zabezpieczone szczelnymi pokrywami z gumowymi uszczelkami.

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska kulkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik zamocowany na specjalnych antywibracyjnych amortyzatorach gumowych do pochłaniania drgań. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

WYMIARY [mm]

• ØD - 99
• B - 202
• L - 132
• L1 - 50
• wym. montażowy - 136x136

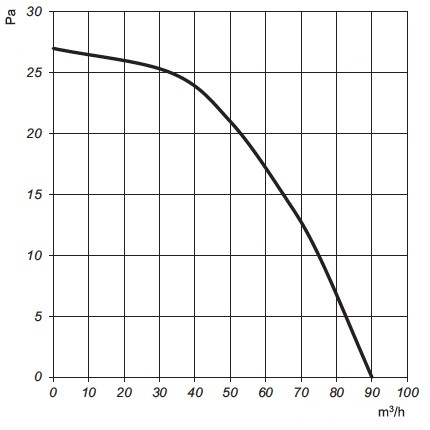

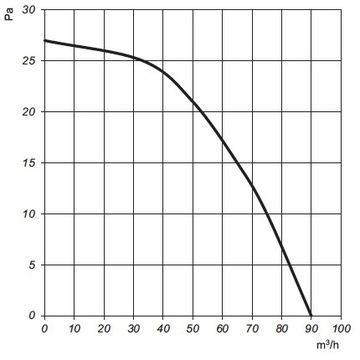

DANE TECHNICZNE i CHARAKTERYSTYKA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - 7,5 W
• Wydatek powietrza - 90 m3/h
• Ciśnienie akustyczne - 26 dB(A)/3m
• Ciśnienie statyczne - 27 Pa
• Pobór prądu - 0,050 A
• Max. temperatura pracy - 40 °C
• Stopień ochrony - IP45
• Waga - 0,60 kg

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

• L - Napięcie (podłączone na stałe)
• N - Neutralny (zero)
• LT - Napięcie (przerywane włącznikiem)
• S - Włącznik

Poprawne podłączenie wentylatora z wyłącznikiem czasowym:

- ustawić potencjometr od czasu na minimum (potencjometr kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka, kilkanaście sekund i sam wyłączyć. Następnie należy podłączyć trzeci przewód do zacisku LT (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze. Jeśli nie mamy instalacji trzyżyłowej biegnącej od włącznika do wentylatora, to nie ma możliwości podłączenia wentylatora z funkcją timera (wyłącznika czasowego).

ZAWÓR ZWROTNY

PONIŻEJ ZDJĘCIE PRZEDSTAWIAJĄCE UMIEJSCOWIENIE ZAWORU ZWROTNEGO FABRYCZNIE ZAMONTOWANEGO Z TYŁU KRÓĆCA MONTAŻOWEGO WENTYLATORA - ZAWÓR WYKONANY Z GRUBSZEJ PRZEZROCZYSTEJ FOLII PCV - NIE NALEŻY USUWAĆ TYCH FOLII - SPEŁNIAJĄ ROLĘ ZAWORU ZWROTNEGO ZAPOBIEGAJĄCEGO COFANIU SIĘ POWIETRZA.
