КОНТРОЛЛЕР СМЕСИТЕЛЬНОГО КЛАПАНА ДЛЯ ПРИВОДА НАСОСА ЦО

STEROWNIK ZAWORU MIESZAJĄCEGO SZM-1

Nowoczesny polski sterownik.

.

Umożliwia sterowanie zaworem mieszającym 3 drożnym z 2 wejściami (np. ciepła i zimna woda) umożliwiając utrzymanie stałej temperatury na wyjściu. Sterowanie proporcjonalne.

.

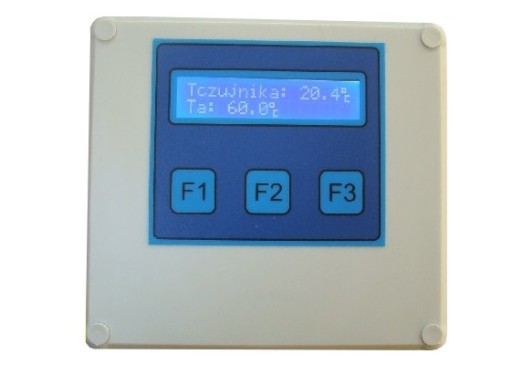

Zaprojektowany i produkowany w Polsce cyfrowy sterownik najwyższej jakości. W komplecie cyfrowy czujnik temperatury. Sterownik posiada wyświetlacz LCD, oczywiście wszystko w języku polskim. Posiada także wejścia na termostat alarmowy, termostat pokojowy jak i wyjście na pompę CO.

Można nim także sterować innym odbiornikiem np. w szklarni sterować siłownikiem uchylającym okno dachowe na podstawie temperatury z czujnika - sterowanie płynne i proporcjonalne.

.

Typowo sterownik służy do sterowania siłownikiem zaworu i pompą Co zasilanymi 230VAC, jednak jeśli mamy te odbiorniki na inne napięcia można nimi także sterować za pośrednictwem przekaźników separujących (przekaźniki z cewką na 230VAC np. RELPOL)

.

OPIS OGÓLNY:

Sterownik służy do sterowania urządzeń zewnętrznych na podstawie temperatury odczytywanej z czujnika. Jest to cyfrowy czujnik nie wymagający kalibracji DS18B20. Typowo służy do sterowania zaworem 3 drożnym (zamykanie / otwieranie) oraz pompa obiegową.

.

Posiada także wyjście alarmowe (buzer). Wszystkie informacje wyświetlane są na wyświetlaczu LCD sterownika a ustawień dokonujemy za pomocą trzech przycisków (tzw. Interaktywne menu).

.

Pomiar temperatury z czujnika jest możliwy w zakresie +1,0°C do +99,0°C z rozdzielczością 0,1°C.

.

Użytkownik ustawia 2 parametry główne : temperaturę górną (Tg w zakresie +30,0ºC do +90,0ºC) oraz dolną (Td w zakresie +25,0ºC do +85,0ºC). Odczyt temperatury z czujnika jest na ekranie LCD aktualizowany co około sekundę.

.

Zasada sterowania.

Sterownik odczytuje temperaturę czujnika, jeśli jest ona wyższa niż ustawione Tg to przymyka zawór gorącego medium (np. woda z kotła CO) a jeśli niższa niż Td to uchyla mocniej zawór wpuszczając więcej gorącego medium. Kolejne porównania tych temperatur a więc sterowanie zaworem odbywa się co pewien czas – parametr „Cz” (możliwy do ustawienia od 10 sekund do około 1 godziny). Czyli cykl odbywa się ciągle: porównanie temperatur i ewentualnie korekta położenia kuli zaworu, dalej czas zwłoki (Cz) po czym kolejne porównanie temperatur i ewentualnie korekta położenia kuli zaworu, dalej kolejna zwłoka czasowa (Cz) itd... Tym sposobem następuje stabilizacja temperatury w miejscu pomiaru. Podczas korekty wielkość zmiany położenia kuli zaworu (przykład z zaworem kulowym) zależy od różnicy temperatury odczytanej z czujnika w stosunku do temperatury ustawionej przez użytkownika. Im jest większa ta różnica tym pojedyncza korekta położenia kuli zaworu jest większa.

.

Jeśli temperatura z czujnika zawiera się między Td a Tg to nie następuje zamiana położenia zaworu – jest to tzw. histereza zwana też czasami strefą nieczułości. Zapobiega nadmiernie częstym zmianom położenia kuli zaworu. W trakcie zmiany położenia zaworu na ekranie LCD w prawym dolnym rogu pojawia się ikona sygnalizująca przymykanie zaworu (ikona strzałki w dół) lub ikona otwierania zaworu (strzałka w górę).

.

Dodatkowo sterownik posiada wyjście na pompę obiegową CO oraz wejścia termostatu pokojowego i alarmowego. Wejścia te są typu zwiernego NC (normalnie zwarte).

.

Wejście termostatu pokojowego (TERM.P) – jego rozwarcie powoduje że podczas sterowania

zaworem ustawione temperatury Tg i Td są dodatkowo obniżane o zadany przez użytkownika parametr Tp (możliwy do ustawienia w zakresie 0,1ºC do 20,0ºC). Dodatkowo wtedy na ekranie LCD pojawi się ikona „P” w negatywie. Na ekranie LCD w trybie zwykłym nadal wyświetlone są parametry Tg i Td ustawione przez użytkownika ale sterownik przy sterowaniu bierze pod uwagę wtedy Tg minus Tp oraz Td minus Tp.

.

Wejście termostatu alarmowe (TERM.A) jest nadrzędne – jego rozwarcie powoduje włączenie

alarmu dźwiękowego, zamknięcie całkowite zaworu i wyświetlenie napisu „TERMOSTAT ALARMOWY”. Po tych czynnościach sterownik będzie oczekiwał na ponowne zwarcie tego wejścia po czym przejdzie od nowa do pracy. Zewnętrzny termostat alarmowy jest więc dodatkowym zabezpieczeniem przed nadmiernym wzrostem temperatury.

.

Oba te wejścia są typu zwiernego bez napięciowe, nie wolno podawać na nie żadnych napięć z

zewnątrz. Stan tych wejść jest sprawdzany na bieżąco podczas odliczania czasu zwłoki (Cz).

.

Oczywiście zamiast zaworem można sterować innym urządzeniem np. w szklarni siłownikiem

uchylającym duże okno dachowe – sterownik będzie płynnie sterował siłownikiem (uchylał / przymykał okno) dążąc do uzyskania ustawionej temperatury poprzez wentylację.

.

Sterownik posiada dwa wyjścia:

• wyjście POMPA służy do podłączenia pompy CO

• wyjście ELEKTROZAWÓR

.

Sterownik posiada też TRYB LETNI. Po jej uruchomieniu co kilka dni (czas liczony od włączenia

zasilania lub zakończenia poprzedniego cyklu) sterownik wykona następujący cykl: pełne otwarcie zaworu, włączenie wyjścia pompy na 10 sekund, pełnie zamknięcie zaworu. W przypadku sterowania pompami i zaworami zabezpiecza to przed 'zastaniem' jeśli nie będą włączane przez długi czas (np. pompa CO w lecie).

.

Podczas wyświetlania ekranu głównego w normalnym trybie (zwanym zimowym) należy nacisnąć i przytrzymać przycisk F3 by wejść w tryb letni. Wyświetlony zostanie komunikat „TRYB LETNI, ZAMYKANIE ZAWORU” - sterownik zamknie całkowicie zawór po czym zostanie wyświetlony komunikat „TRYB LETNI, F3-WYJSCIE”. Sterownik pozostanie w trybie letnim aż do momentu wyłączenia tego trybu przyciskiem F3.

.

Ustawienie trybu jak i ustawienia parametrów użytkownika pamiętane są po odłączeniu zasilania.

Obsługa sterownika odbywa się za pomocą przycisków : F1, F2 oraz F3 (tzw. Interaktywne menu).

.

Na wyposażeniu znajduje cyfrowy czujnik temperatury DS18B20. We własnym zakresie można przedłużyć przewód czujnika do kilkudziesięciu metrów pamiętając o prawidłowym podłączeniu i zaizolowaniu. Po włączeniu zasilania sterownik najpierw całkowicie zamyka zawór a po tej czynności przechodzi do normalnej pracy (wyświetlony zostanie ekran główny jeśli używany jest tryb podstawowy - zimowy).

.

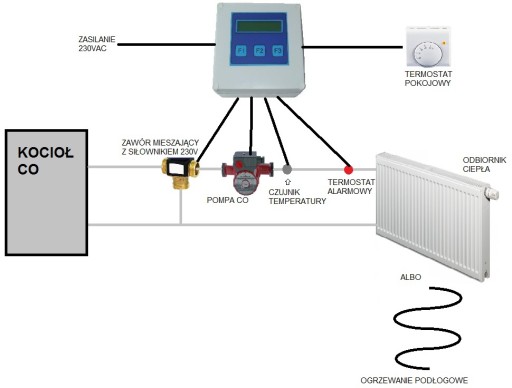

Przykład typowej aplikacji:

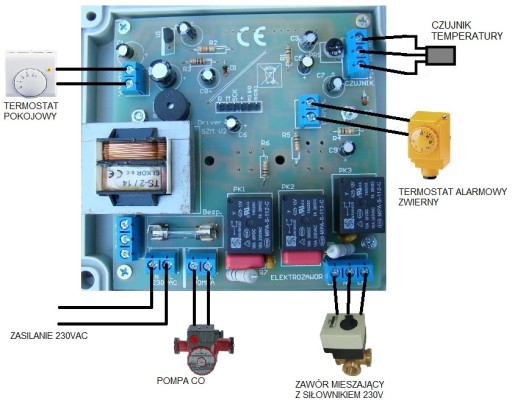

Opis podłączenia zewnętrznych elementów do sterownika ilustruje poniższy schemat:

Typowo pompa jak i elektrozawór są zasilane napięciem 230VAC. Oczywiście wykorzystując zewnętrzny przekaźnik możemy sterować odbiornikiem na inne napięcia np. 12 czy 24V.

.

OBSŁUGA STEROWNIKA:

Po pierwszym włączeniu sterownika należy ustawić parametry poprzez menu sterownika i wyjść z menu do ekranu głównego (ustawione parametry są pamiętane nawet po odłączeniu zasilania). Po dłuższym czasie nieużywania przycisków F1-F3 sterownik wygasi podświetlenie wyświetlacza LCD.

.

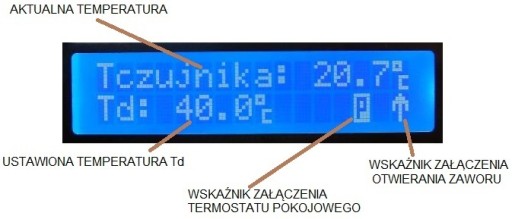

W czasie pracy (tryb zimowy) wyświetlany jest ekran główny na którym w górnej linii wyświetlana jest temperatura aktualna a w dolnej linii po kolei wyświetlane są ustawione parametry Tg, Td i Ta. .

.

Obrazuje to poniższy rysunek.

Gdy wyświetlany jest ekran główny funkcje przycisków F1-F3 są następujące:

F1: naciśnięcie i przytrzymanie ponad 1 sekundę powoduje wejście do menu.

F2: naciśnięcie i przytrzymanie ponad 1 sekundę powoduje włączenie podświetlenia LCD na około 4 minuty

F3: naciśnięcie i przytrzymanie ponad 1 sekundę powoduje przejście do trybu letniego

.

Sterownik posiada dwa menu : menu zaworu i główne menu sterownika. Generalnie menu zaworu służy do wpisania danych zaworu natomiast typowe parametry ustawiamy już w głównym menu sterownika.

.

MENU ZAWORU

Aby wejść do tego menu należy odłączyć zasilanie sterownika na min 10 sekund, przytrzymać przycisk F3 i włączyć zasilanie. Gdy pojawi się komunikat „MENU ZAWORU” należy zwolnić F3. Podczas poruszania się po menu funkcje przycisków F1, F2 i F3 objaśniają symbole wyświetlane w dolnej linii wyświetlacza nad przyciskami.

.

W menu zaworu możemy ustawiać następujące dwa parametry przechodząc przez kolejne okna

menu:

- Tz – czas pełnego ruchu siłownika zaworu czyli podajemy czas od pełnego zamknięcia do pełnego otwarcia w sekundach (domyślnie 20s , możliwość ustawienia od 5 do 180 sekund). Czas ten jest zwykle podany w danych technicznych siłownika zaworu lub można sprawdzić go doświadczalnie. Warto wpisać ten czas z zapasem minimum 2-3 sekundy z uwagi na tolerancję siłownika zaworu.

- Sm – skok minimalny zaworu, sterownik w zależności od różnicy temperatury aktualnej do temperatury ustawionej oblicza proporcjonalnie pojedynczy skok zaworu dla jednego cyklu sterowania. Minimalny skok jaki może obliczyć to 0,5s. Niemniej zwykle budowa czy zużycie zaworu (np. luzy na siłowniku) powoduje że podanie napięcia tylko na ten ułamek sekundy nie spowoduje ruchu kuli zaworu z uwagi na np. luzy przekładni siłownika. W takim przypadku należy podać większy Sm (domyślnie 1s, zakres 0,5 do 3 sekund).

.

Luzy można oszacować w prosty sposób gdy zawór nie jest zamontowany, np. wejść w tryb ręczny i otworzyć kulę przyciskiem do połowy a następnie nacisnąć ręczny przycisk zamykania i obserwując kulę zaworu oszacować czas od momentu załączenia zasilania zamykania do zauważenia startu ruchu kuli.

.

Po zatwierdzeniu dane zostaną zapamiętane a sterownik przejdzie do normalnej pracy

.

MENU STEROWNIKA

Wejście do menu możliwe jest przyciskiem F1 - należy go nacisnąć i przytrzymać ponad 1 sekundę. Podczas poruszania się po menu funkcje przycisków F1, F2 i F3 objaśniają symbole wyświetlane w dolnej linii wyświetlacza nad przyciskami.

.

W menu możemy ustawiać następujące parametry przechodząc przez kolejne okna menu:

- Cz – czas zwłoki. Jak już wyżej opisano jest to czas zwłoki pomiędzy kolejnymi porównaniami odczytanej temperatury z ustawionymi Tg i Td użytkownika (domyślnie 120s, zakres 10 do 3600 sekund)

- Tg – temperatura górna czyli temperatura powyżej której sterownik zacznie przymykać zawór (domyślnie +45,0ºC , zakres +30,0ºC do +90,0ºC)

- Td – temperatura dolna czyli temperatura poniżej której sterownik zacznie otwierać zawór (domyślnie +40,0ºC , zakres +25,0ºC do +85,0ºC)

- Ds – dynamika sterowania czyli parametr który określa jak mocno zmienić położenie kuli zaworu przy danej różnicy temperatury odczytanej do temperatury ustawionej (domyślnie 20,0ºC , zakres 5,0ºC do 60,0ºC) – więcej informacji poniżej.

- Tp – określa o ile zmniejszyć (dla algorytmu sterowania gdyż wyświetlane na LCD Tg i Td są bez zmian) wartości Td i Tg w przypadku rozwarcia wejścia TERM.P (domyślnie 5,0ºC , zakres 0,1ºC do 20,0ºC)

- Ta – temperatura alarmowa określa powyżej jakiej odczytanej temperatury sterownik załączy alarm (domyślnie 60,0ºC , zakres 45,0ºC do 98,0ºC).

.

ALARM TEMPERATURY (Ta)

W czasie odliczania zwłoki czasowej Cz (czyli pomiędzy kolejnymi korektami położenia zaworu) jeśli temperatura odczytana będzie równa lub przekroczy ustawione Ta to sterownik uruchomi alarm temperatury czyli wykona czynności:

- włączy sygnał dźwiękowy

- wykona pełne zamknięcie zaworu

- po zamknięciu zaworu będzie monitorował i wyświetlał aktualną temperaturę czujnika

- gdy temperatura czujnika obniży się o 10ºC poniżej ustawionego Ta sterownik wyłączy alarm i przejdzie do normalnej pracy

.

STEROWANIE TEMPERATURĄ

Sterownik jak już opisano wyżej steruje proporcjonalnie zaworem w kolejnych cyklach oddzielonych zwłoką Cz. Czas podawania zasilania na zamykanie/otwieranie zaworu w każdym cyklu jest liniowo proporcjonalny czyli im większa różnica temperatur tym dłuższy czas.

.

Przykład nr 1 – założenia:

Czas całego ruchu zaworu (Tz) ustawiono na 20 sekund a czas Sm na 1 sekundę.

Temperaturę Tg ustawiono na +50,0ºC a Td na +40,0ºC

Dynamikę sterowania (Ds) na 20,0ºC

.

Przykład nr 1 – obliczanie czasu przez sterownik

Po upływie zwłoki czasowej (Cz) zostanie sprawdzona temperatura czujnika, załóżmy że wynosi ona +60,0ºC więc jest wyższa o 10,0ºC niż ustawione Tg. Jednocześnie te 10,0ºC jest to 50% ustawionego Ds tak więc w tym jednym konkretnym ruchu zawór zostanie przymknięty o 50% (napięcie na zamykanie zostanie podane na czas 50% czasu Tz czyli 10 sekund)

.

Jeśli temperatura czujnika wyniosłaby np. +80,0ºC (przy tych samych ustawionych parametrach) to różnica ponad Tg wynosi 30,0ºC. Tak więc jest to ponad wartość Ds czyli w tym jednym konkretnym ruchu (cyklu) zawór zostanie całkowicie zamknięty (podane napięcie zamykania = Tz czyli 20 sekund). Resumując jeśli różnica odczytanej temperatury ponad Tg (lub poniżej Td) wynosi tyle samo lub więcej niż wartość Ds to wyjście zamykania (otwierania) zostanie załączone na czas Tz w tym konkretnym cyklu czyli zostanie wykonany pełny ruch zaworu. Jeśli ta różnica jednak będzie mniejsza niż Ds to czas ten zostanie obliczony proporcjonalnie, nie mniej jednak niż ustawione minimum czyli Sm.

.

Więc jeśli w naszym przykładzie temperatura czujnika wyniosłaby np. 51,0ºC (przy tych samych

ustawionych parametrach) to różnica ponad Tg wynosi 1,0ºC. Ponieważ ten 1,0ºC to jest 1/20 wartości ustawionego Ds tak więc wyjście napięcia na zamykanie zaworu zostanie załączone na 1/20 czasu Tz czyli w tym przykładzie 1 sekundę. Oczywiście jeśli użytkownik ustawił większe Sm to czas ten zostanie przedłużony do wartości Sm. Analogicznie następuje sterowanie otwieraniem zaworu jeśli odczytana temperatura jest poniżej Td.

.

Przykład nr 2 – założenia:

Czas całego ruchu zaworu (Tz) ustawiono na 60 sekund a czas Sm na 1 sekundę.

Temperaturę Tg ustawiono na +50,0ºC a Td na +40,0ºC

Dynamikę sterowania (Ds) na 40,0ºC

.

Przykład nr 2 – obliczanie czasu przez sterownik

Po upływie zwłoki czasowej (Cz) zostanie sprawdzona temperatura czujnika, załóżmy że wynosi ona +36,0ºC więc jest niższa o 4,0ºC niż ustawione Td. Jednocześnie te 4,0ºC to jest 1/10 wartości ustawionego DS tak więc wyjście otwierania zaworu zostanie włączone na czas 1/10 wartości Tz czyli w tym przypadku na 6 sekund.

.

Jak widać kolejne porównania temperatur odbywają się co ustawioną zwłokę Cz a sama wielkość

ruchu zaworu zależy od różnicy odczytanej temperatury w stosunku do ustawionej wartości Tg i Td oraz od ustawionego parametru Ds. Widać więc że nie należy DS ustawiać za małego gdyż może wtedy dojść do znacznych wahań (przesterowań) temperatury.

.

Oczywiście jeśli po np. częściowym otwarciu zaworu temperatura rośnie zbyt wolno i po kolejnym pomiarze temperatur (po zwłoce Cz) nadal temperatura będzie za niska w stosunku do Td to sterownik dokona kolejnego załączenia zasilania otwierania zaworu uchylając go mocniej.

.

Autotestowanie czujników. Sterownik w czasie normalnej pracy na bieżąco kontroluje czujnik. Jeśli wystąpi jakaś awaria np. błędne podłączenie lub rozłączenie czujnika to na wyświetlaczu pojawi się napis „Błąd czujnika”. Należy wtedy wyłączyć zasilanie sterownika i sprawdzić montaż czujnika.

.

STEROWANIE RĘCZNE

Sterownik umożliwia sterowanie ręczne zaworem np. w celu testowania instalacji. Aby wejść do tego sterowania należy odłączyć zasilanie sterownika na min 10 sekund, przytrzymać przycisk F1 i włączyć zasilanie. Gdy pojawi się komunikat „PRACA RECZNA” należy zwolnić F1. Dalej należy wybrać (F1 lub F3) czy sterownik ma załączyć wyjście pompy. W razie wybrania TAK (F1) wyjście to zostanie załączone na stałe do końca sterowania ręcznego. Następnie sterownik umożliwi sterowanie ręczne elektrozaworem. Jeśli chcemy podać napięcie na otwieranie należy nacisnąć i trzymać przycisk F1, analogicznie zamykanie poprzez F3. Po zakończeniu sterowania ręcznego należy odłączyć zasilanie sterownika.

.

DANE TECHNICZNE

- Zakres regulacji temperatury +30,0°C do + 85,0°C

- Zakres wyświetlania temperatury +1,0°C do + 99,0°C

- Rozdzielczość wyświetlania i ustawiania temperatury 0,1°C

- Dokładność odczytu temperatur +- 1°C

- Zasilanie 230VAC

- Pobór mocy do 2W

- Obciążenie wyjścia na pompę 230VAC max 200W

- Obciążenie wyjścia na elektrozawór 230VAC : min 3W a max 50W

- Dopuszczalna temperatura pracy sterownika 0-40°C

- Dopuszczalna temperatura pracy czujnika 0°C do +110°C

- Wielkość 11,5 x 12,5 cm x 6cm

- Waga 500g

.

Tu mozna pobrać instrukcje w PDF :  http://cosmogate.pl/slawek/INS/SZM.pdf

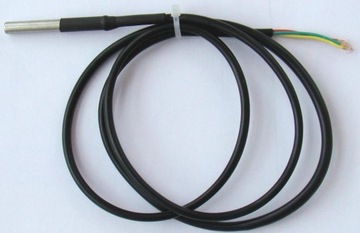

Foto czujnika :

Sterownik jest fabrycznie nowy.

W komplecie : sterownik, czujnik temperatury i instrukcja PDF.
