ДИФФЕРЕНЦИАЛЬНЫЙ СОЛНЕЧНЫЙ ТЕРМОСТАТ, 2-КАНАЛЬНЫЙ КОНТРОЛЛЕР

TERMOSTAT RÓŻNICOWY Z DODATKOWYM KANAŁEM

.

DWA CZUJNIKI TEMPERATURY W KOMPLECIE

Termostat TRT22 posiada dwa czujniki temperatury. Termostat posiada 2 niezależne kanały: jeden różnicowy oraz jeden tradycyjny. Jego praca jest banalnie prosta – kanał różnicowy załącza podłączone urządzenie gdy temperatura jednego czujnika (kolektora) jest wyższa niż drugiego czujnika (bojlera). Ta różnice możemy ustawić w zakresie 0-20C potencjometrem „TR”. Natomiast kanał tradycyjny załącza podłączone urządzenie gdy temperatura czujnika bojlera jest niższa/wyższa od ustawionej potencjometrem „T” przez użytkownika.

.

Tak więc jest to termostat solarny z dodatkowym kanałem który możemy podłączyć na wiele sposobów, czego nie oferują konkurencyjne sterowniki np.:

- typowe sterowanie solarne czyli pompa solarna pracuje gdy temperatura solara jest wyższa niż temperatura bojlera ale z zabezpieczeniem przed zagotowaniem wody w bojlerze - ustawiając kanał tradycyjny np na 80 stopni C.

- typowe sterowanie solarne czyli pompa solarna pracuje gdy temperatura solara jest wyższa niż temperatura bojlera ale z dodatkową reakcją gdy temperatura bojlera osiągnie ustawiony poziom. Tą reakcją po zagrzaniu bojlera może być przełączenie grzania na drugi bojler, basen czy tez załączenie sygnalizacji itd...

- typowe sterowanie solarne czyli pompa solarna pracuje gdy temperatura solara jest wyższa niż temperatura bojlera ale z dodatkową reakcją gdy temperatura bojlera spadnie poniżej ustawionego poziomu. Tą reakcją może być załączenie dodatkowej grzałki elektrycznej bojlera czy pompy CWU z pieca gazowego. Zapewni to dogrzanie bojlera nawet gdy solary nie pracują.

Oba wyjścia są przekaźnikowe bez napięciowe więc możemy sterować odbiornikami na różne napięcia, zarówno 12V czy 24V jak i 230V. Wyjście różnicowe ma 2 piny przekaźnika – COM oraz NO. Natomiast wyjcie tradycyjne ma 3 piny przekaźnika : COM (wspólny) , NO oraz NC. Jeśli temperatura czujnika bojlera jest poniżej wartości ustawionej przez użytkownika to pin COM (wyjście tradycyjne) jest zwarty z NC oraz rozwarty z NO, natomiast gdy temperatura czujnika bojlera wzrośnie powyżej wartości ustawionej przez użytkownika to pin COM zostanie zwarty z NO i jednocześnie rozwarty z NC.

Typową aplikacją wykorzystującą kanał różnicowy jest sterowanie pompki przy ogrzewaniu z solarów. Gdy temperatura solara będzie wyższa o np. 10C (ustawiane przez użytkownika) niż temperatura wody w bojlerze wtedy pompka będzie działać - solary będą ogrzewać wodę w bojlerze. Jeśli z braku słońca temperatura solarów spadnie to sterownik wyłączy pompkę co zabezpieczy bojler przed wychładzaniem (gdyby tego zabezpieczenia nie było to bojler zaczął by ogrzewać solar i by się szybko wychłodził). Sterownik pozwala więc maksymalnie wykorzystać ogrzewanie słoneczne.

Czyli przykładowo użytkownik ustawia prawym pokrętłem potencjometru różnicę temperatury „TR” na 10 stopni C. Teraz jeśli woda w bojlerze ma +30C to sterownik załączy pompkę gdy solar osiągnie +40C (30C+ 10C) a jeśli woda w bojlerze ma np +50C to sterownik załączy pompkę gdy solar osiągnie +60C itd...

.

Sterownik posiada dwa czujniki temperatury : Tk - czujnik kolektora oraz Tb - czujnik bojlera. Wyjście różnicowe będzie załączone gdy Tk będzie wyższa niż Tb. Elementem wyjściowym jest przekaźnik zwierny więc można sterować odbiornikami na różne napięcia np 12, 24 czy 230V. Dodatkowo możemy wykorzystać kanał tradycyjny który załączy się gdy temperatura bojlera będzie wyższa/niższa niż ustawiona potencjometrem „T” przez użytkownika. Możemy to wykorzystać na wiele sposobów, np. jako zabezpieczenie przed nadmiernym wzrostem temperatury wody w bojlerze (zagotowanie wody). Oczywiście oba wyjścia możemy używać niezależnie jak i można je połączyć. Dla przykładu jeśli pompę solarną podłączymy jak poniżej i użytkownik ustawi np. temperaturę „T” na 80 stopni C natomiast „TR” na 10 stopni C to pompa solarna będzie włączona gdy spełnione będą naraz oba warunki:

• temperatura bojlera poniżej 80C
• temperatura solara wyższa o co najmniej 10C od temperatury bojlera

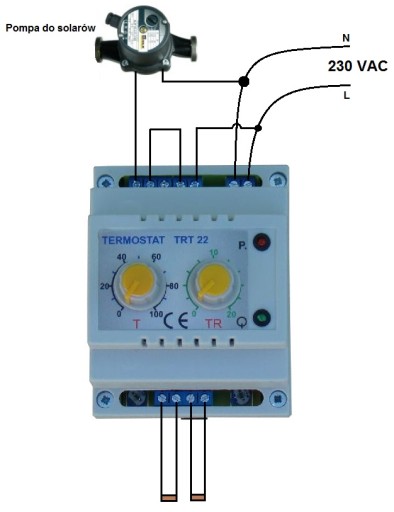

W takim więc przypadku wyjście tradycyjne zabezpiecza przed zagotowaniem wody gdyż nawet jeśli solar będzie miał wyższą temperaturę niż bojer ale temperatura wody w bojlerze osiągnie ustawione 80C to pompa solarna zostanie wyłączona. Pin „NO” wyjścia tradycyjnego nie jest tu używany. Przykład podłączenia nr 1:

Oczywiście jeśli pompa solarna jest zasilania innym napięciem np. 12VDC czy 24VDC wtedy (wg schematu wyżej) zamiast pompy podłączamy przekaźnik z cewką na 230V a dopiero przez styki tego przekaźnika podłączamy zasilanie odpowiednie dla pompy np. 12VDC.

.

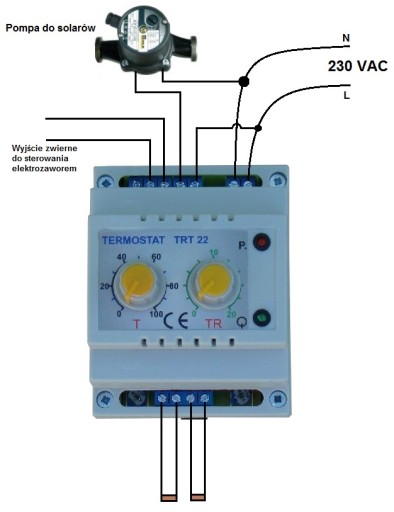

Oczywiście po zagrzaniu wody w bojlerze do ustawionej temperatury „T” sterownik nie musi koniecznie wyłączać pompy, może np. sterować elektrozaworem i za jego pomocą przełączyć odbiór ciepła np. na drugi bojer czy przydomowy basen. Może też włączyć sygnalizację zagrzania wody czy wykonać inną czynność. Wtedy najprościej podłączyć pompę solarną oraz dodatkowy element sterujący (np. elektrozawór) wg poniższego schematu. Pin „NC” wyjścia tradycyjnego nie jest tu używany. Przykład podłączenia nr 2:

Inną możliwością wykorzystania dwóch wyjść jest użycie wyjścia różnicowego typowo a wyjścia tradycyjnego do załączania dodatkowej grzałki elektrycznej (czy np. pompy CWU z pieca gazowego) poniżej ustawionej przez użytkownika temperatury bojlera „T”

.

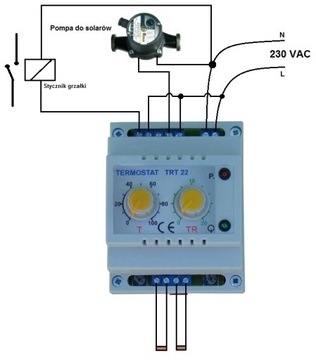

Dla przykładu jeśli pompę solarną podłączymy jak poniżej i użytkownik ustawi np. temperaturę „T” na 40 stopni C natomiast „TR” na 10 stopni C to pompa solarna będzie włączona zawsze gdy temperatura solara będzie wyższa o co najmniej 10C od temperatury bojlera. Dodatkowo jeśli temperatura bojlera spadnie poniżej 40 stopni C zostanie załączony stycznik który dodatkowo dogrzeje bojler za pomocą grzałki elektrycznej czy np. pompy CWU z pieca CO gazowego. Zapewni to ciepłą wodę w bojlerze nawet gdy solary nie pracują. Oczywiście należy wtedy zabezpieczyć bojler przed zagotowaniem wody osobnym termostatem. Przykład podłączenia nr 3.

Inna aplikacją jest porównywanie dwóch temperatur np. przedmiotów , pomieszczeń itp - gdy np w strefie czujnika Tb temperatura spadnie poniżej strefy czujnika Tk to sterownik załączy wyjście pod które możemy podłączyć np. grzałkę strefy Tb.

.

Możliwości podłączenia jest wiele. W komplecie są 2 czujniki na przewodach długości około 1 metra które można przedłużyć do maksymalnie 30-50 metrów. Jeśli długość przewodów będzie do 10 metrów to wystarczy przekrój 0,5mm2 ale jeśli będą dłuższe przewody to zastosować przewód o przekroju minimum 1mm2.

.

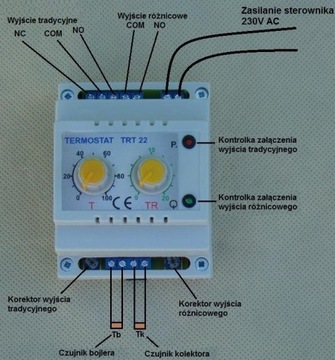

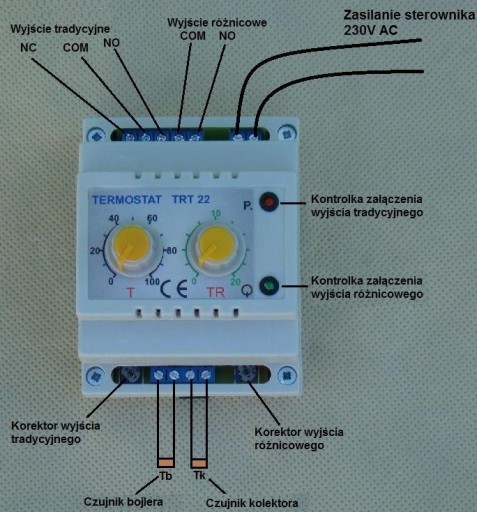

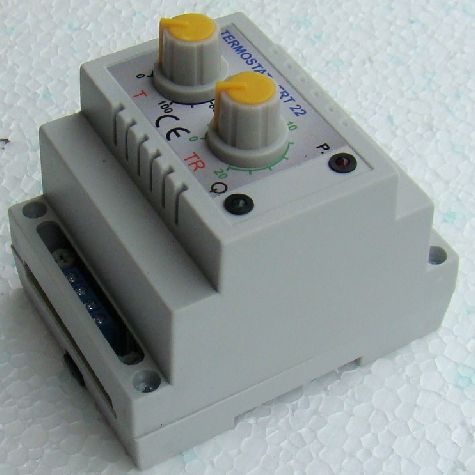

Sterownik posiada dwie diody led:

- zielona wskazuje załączenie wyjście różnicowego (gdy COM zwarty z NO) czyli gdy temperatura czujnika kolektora solarnego jest wyższa niż temperatura czujnika bojlera,

- czerwona wskazuje załączenie wyjście tradycyjnego (gdy COM zwarty z NO i rozwarty z NC) czyli gdy temperatura czujnika bojlera jest wyższa niż ustawiona przez użytkownika pokrętłem „T”

Termostat posiada też dwa pokrętła: prawym ustawiamy zadaną różnicę temperatury TR kanału różnicowego w zakresie około 0 do 20C a lewym T ustawiamy zadaną temperaturę załączenia wyjścia tradycyjnego w zakresie około 0 do +100C

.

Należy pamiętać że wyjścia sterownika są typu beznapięciowego (styki przekaźnika) więc należy podać z zewnątrz napięcie do zasilania urządzenia odbiorczego. Maksymalne obciążenie wyjścia to 3A dla obciążenia rezystancyjnego (np. grzałka) lub 2A dla indukcyjnego (np. pompa). Zawsze należy zachować zapas a w razie wątpliwości lub gdy pobór prądu będzie większy należy zastosować zewnętrzny stycznik.

Dane techniczne:

- Możliwość ustawienia różnicy temperatur wyjścia różnicowego 0-20C

- Możliwość ustawienia histerezy wyjścia różnicowego około 0-10C

- Możliwość ustawienia temperatury wyjścia tradycyjnego w zakresie około 0-100C

- Zasilanie 230VAC, max pobór prądu 1W

- Wyjście przekażnikowe o max obciążeniu 3A (rezystancyjne) lub 2A (indukcyjne) , max napięcie 230V

- Dokładność każdego czujnika +-5%

- Temperatura pracy czujników -30 do +130C

- Temperatura pracy sterownika 0 do +40C

Towar jest fabrycznie nowy.

.

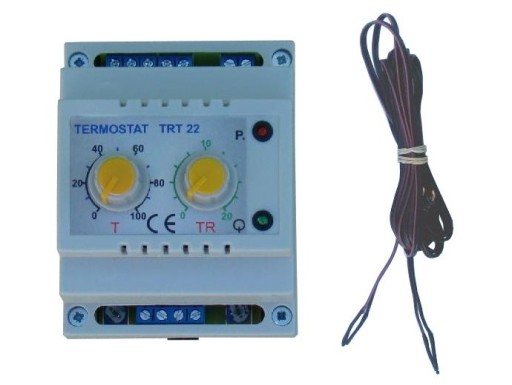

W komplecie: sterownik , 2 czujniki temperatury , instrukcja PDF.
