ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 2 КАНАЛА +2 ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РАДИО 230В

ZESTAW ZDALNEGO STEROWANIA RADIOWEGO

.

2 KANAŁOWE Z DWOMA PILOTAMI

.

ODBIORNIK ZASILANY 230 V

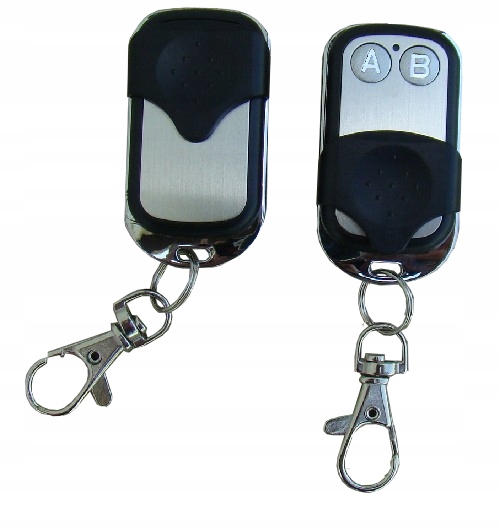

W komplecie sa 2 eleganckie chromowane piloty 2 przyciskowe z klapką umożliwiającą zasłonięcie przycisków. Odbiornik jest zasilany bezpośrednio z 230V więc nie trzeba kupować żadnych zasilaczy itp.

.

Zestaw umozliwia zrealizowanie wielu zadan jak sterowanie bramami, silnikami, oswietleniem, silownikami i innymi urzadzeniami. maksymalne obciazenie kazdego kanalu to 10A (rezystancyjne np. grzałka) lub 5A (indukcyjne np. silnik).

Odbiornik może działać w 3 trybach przełączanych zworką w odbiorniku:

- włacz / wyłacz (naciśniecie przycisku nr 1 w pilocie powoduje właczenie przekaźnika nr 1 w odbiorniku a kolejne naciśniecie przycisku nr 1 w pilocie

spowoduje wyłączenie tego przekaźnika ). Analogicznie działają pozostałe kanały.

- chwilowy ( naciśniecie przycisku nr 1 w pilocie i przytrzymanie go spowoduje właczenie przekaźnika nr 1 w odbiorniku aż do czasu puszczenia przycisku pilota). Analogicznie działają pozostałe kanały.

- przerzutnik/zatrzask (naciśniecie przycisku danego kanału (np 1) powoduje zalaczenie przekaznika tego kanału (nr 1) i jednoczesne wylaczenie wszystkich innych przekaznikow. Kolejne nacisniecie tego samego przycisku (np 1) nie zmienia sytuacji. Nacisniecie innego przycisku (np 2) powoduje zalaczenie przekaznika tego kanału (nr 2) i jednoczesne wylaczenie wszystkich innych przekaznikow. Itd...

Żeby zmienić tryb działania należy odłączyć zasilanie i przełożyć lub zdjąć zworkę. Całkowicie zdjęta zworka oznacza tryb chwilowy. Zworka założona na pin T (bliżej skraju płytki) oraz pin środkowy oznacza tryb przerzutnika natomiast zworka założona na pin L  oraz pin środkowy oznacza tryb włącz/wyłacz.

UWAGA! Przekładać zworkę tylko przy odłączonym zasilaniu odbiornika !

Opis techniczny:

Pilot wielkosci 5,5x3x1,5 cm. Zasilanie pilota typową baterią do pilotów 12V. Maksymalny zasięg do 70-100m w otwartym terenie.

.

Najwiekszy zasieg jest w terenie otwartym gdy pilot i odbiornik "widza" sie. Wszelkie przeszkody jak drzewa, ploty, drogi, wzniesienia itd powoduja spadek zasiegu.

.

Rowniez w terenach miejskich zasieg zawsze bedzie mniejszy z uwagi na zaklocenia. Szczegolnie duzy spadek zasiegu powoduja linie wysokiego napiecia, sciany itp.

.

Pilot posiada 2 przyciski oraz kontrolkę led. Zasilany przez typową baterię 12V do pilotów.

.

Odbiornik wielkosci 7,5x5,5cm i grubości 2,5cm. Zasilanie 230V AC wg schematu. Każdy kanał posiada przekaźnik z wyprowadzonymi 3 pinami beznapięciowymi : wspólny COM (pin środkowy-wspólny) , NO (normalnie rozwarty) oraz NC (normalnie zwarty). Odbiornik posiada też diodę LED która podczas normalnej pracy pali się ciągle a w trakcie programowania / kasowania pilotów miga.

Programowanie pilotów do odbiornika:

Wlaczyc zasilanie odbiornika (zawsze odczekać po tym minutę na rozładowanie się kondensatorów), ostrożnie izolowanym narzędziem (np. wkrętakiem) nacisnac switch nauki na plycie (w rogu odbiornika) i przytrzymac około 2-3 sek (dioda led będzie migać). Puscic switch i nacisnac przycisk pilota (przytrzymac ok 1-2 sekundy) i gotowe! Do odbiornika można wpisac do 10 pilotów.

.

Kasowanie pamieci odbiornika: Wlaczyc zasilanie odbiornika, ostrożnie izolowanym narzędziem  nacisnac switch na plycie i przytrzymac okolo 6-7 sek (najpierw dioda led będzie migać a po kolejnych kilku sekundach dioda zgasnie) po czym zwolnic switcha..

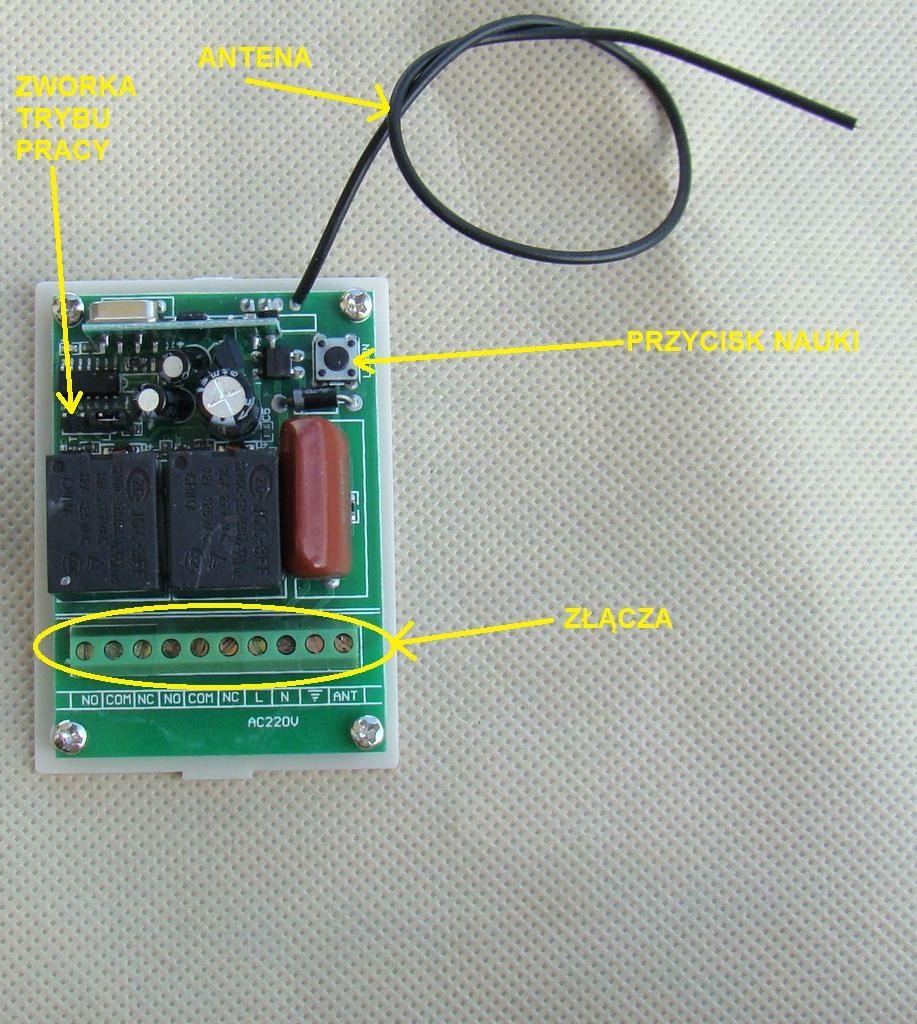

Odbiornik posiada złącza (od lewej) :

- trzy piny NO, COM, NC przekaźnika nr 1

- trzy piny NO, COM, NC przekaźnika nr 2

- pin L na który podłączamy zasilanie (fazę) 230V

- pin N na który podłączamy zasilanie (zero) 230V

- pin uziemienia na który podłączamy przewód PE zasilania

- ostatni pin ANT jest nieaktywny, nic nie podłączamy pod niego

.

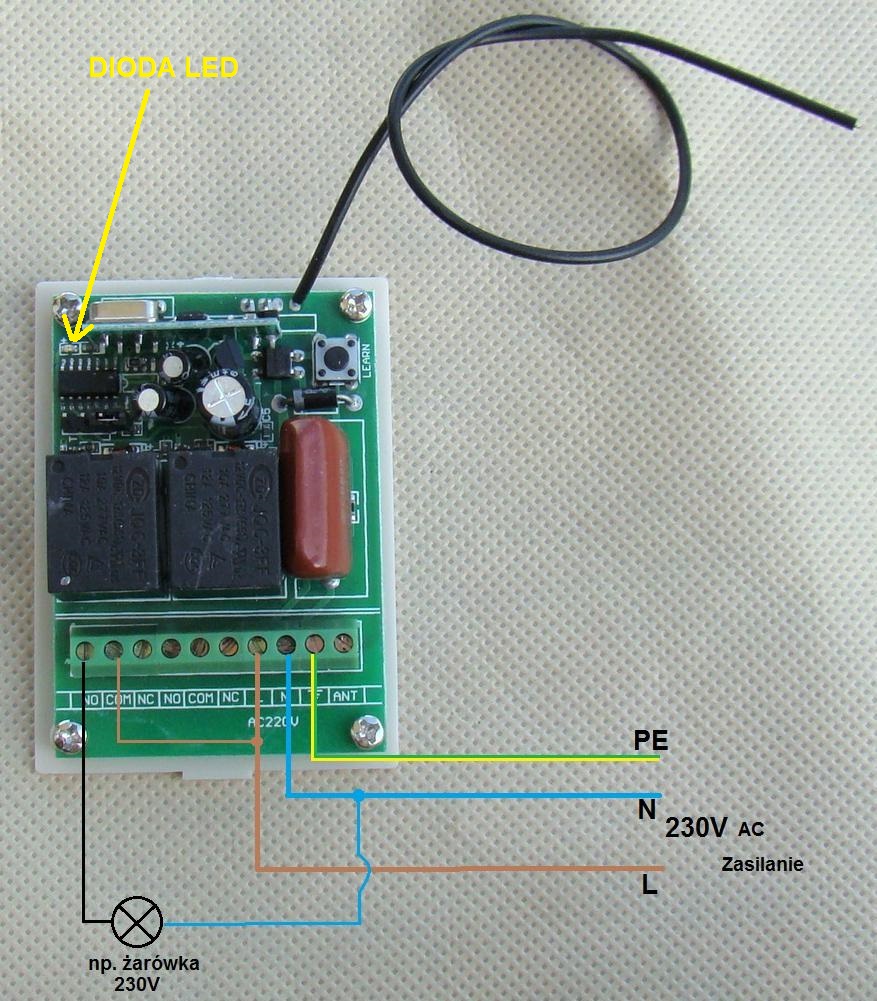

Poniżej też schemat podłączenia żarówki 230V (sterowanie żarówką za pomocą pilota).

.

Przykład 1 : sterowanie żarówką 230V za pomocą 1 kanału (jednego przycisku w pilocie). Wykorzystujemy styki COM  oraz NO  przekaźnika nr 1 podłączając wg poniższego schematu. W tym trybie żarówkę możemy włączać i wyłączać jednym przyciskiem w pilocie

Koszt dodatkowego pilota to tylko 25 zl.

Zestaw wysokiej jakości, częściowo wykonany w technice smd.

.

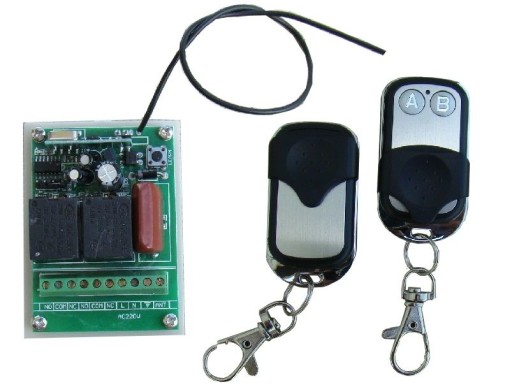

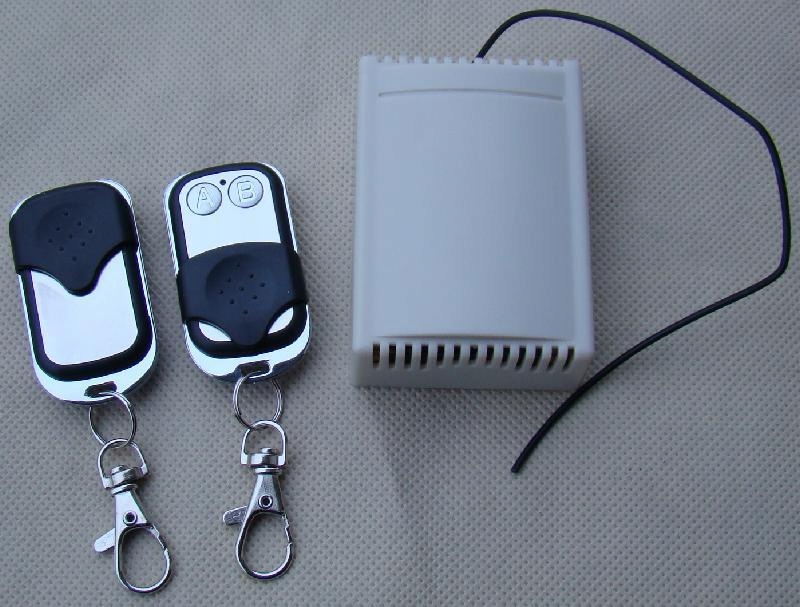

W zestawie znajduje się: odbiornik w obudowie, 2 piloty i instrukcja wysyłana emailem (PDF).

.

Zestaw jest fabrycznie nowy.
