OLED-дисплей 1,5 дюйма RGB, 16-битный SPI с высоким уровнем цветопередачи

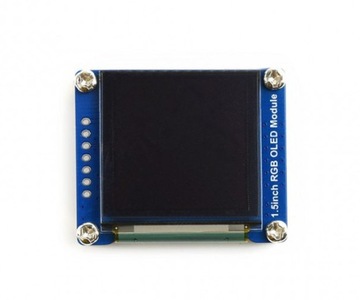

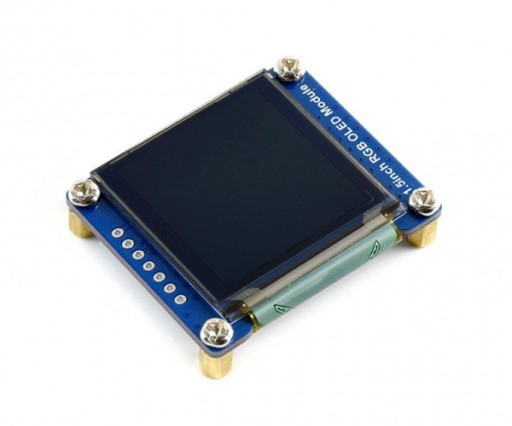

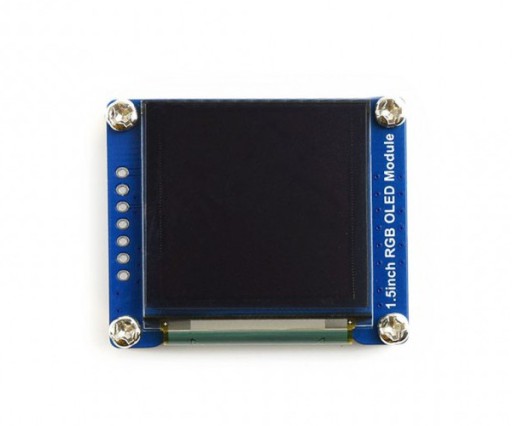

OLED 1.5" RGB

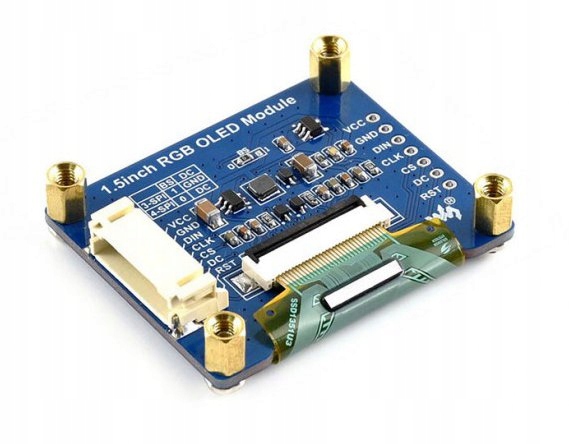

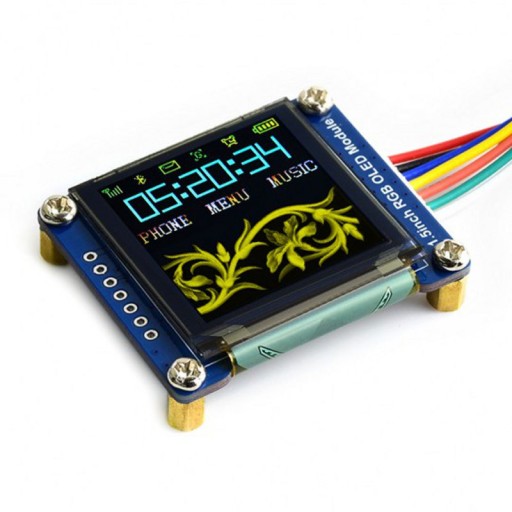

Wyświetlacz OLED o przekątnej1,5" i rozdzielczości 128 x 128 px. kolor wyświetlanych znaków - RGB z 16-bitową paleta kolorów, co umożliwia uzyskiwanie odcieni, dających lepszy efekt wyświetlanych obrazów. Ekran oparty na sterowniku SSD1351 pracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez SPI. Posiada wlutowane 7 pinowe złącze PH2.0 oraz miejsce na wlutowanie złącz goldpin raster 2.54mm

Producent udostępnia przykłady oprogramowania dla: ARDUINO, STM32, Raspberry Pi.

Development resources: demo codes, schematic, datasheets, etc.

Wiki: www.waveshare.com/wiki/1.5inch_RGB_OLED_Module

• Napięcie pracy: od 3,3 V do 5,0 V
• Sterownik: SSD1351
• Komunikacja: SPI
• Typ wyświetlacza: OLED
• Przekątna: 1,5"
• Rozdzielczość: 128 x 128 px
• Kolory: RGB z 16 bitową paletą
• Kąt widzenia: powyżej 160 °

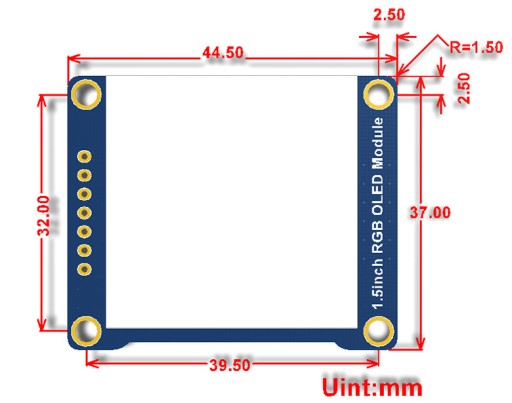

• Wymiary: 44,5 x 37 mm

W zestawie:

• Moduł z wyświetlaczem OLED 1.5" RGB
• Przewody połączeniowe

Interface

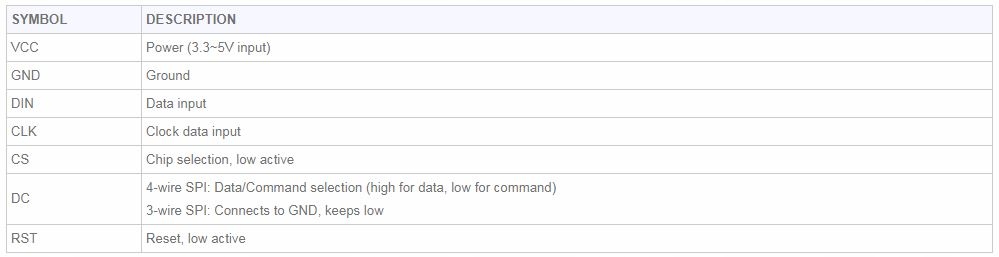

Komunikacja z wyświetlaczem odbywa się poprzez interfejs SPI. Opis poszczególnych wyprowadzeń znajduje się w poniższej tabeli.

Konfiguracja interfejsu

Wybór magistrali komunikacyjnej SPI, odbywa się przy pomocy zworki BS0, które znajdują się na odwrocie płytki. Domyślnie wyświetlacz pracuje w trybie 4-przewodowe SPI. Szczegółowe informacje są zamieszczone w tabeli poniżej.
