Преобразователь RS-232 в RS-485/RS-422 версия ADA-1040

Konwerter RS-232 na RS-485 / RS-422 ADA-1040 wersja 1-1-23-3 CEL-MAR. Instrukcja obsługi dostarczana jest razem z produktem.

RS-232 to RS-485 / RS-422 Converter ADA-1040

Charakterystyka

Wiele urządzeń takich jak sterowniki PLC, przetworniki pomiarowe, czujniki , kasy fiskalne czy wagi elektroniczne wyposażone są standardowo w port komunikacyjny RS232. Standard RS232 posiada jednak ograniczenia dotyczące długości kabla (odległość przy której transmisja działa poprawnie wynosi 15m). Rozwiązaniem tego problemu jest zastosowanie do transmisji danych standardu RS485/422. Standard RS485/RS422 pozwala na łączenie ze sobą urządzeń oddalonych o 1200m.

Konwerter ADA-1040 jest urządzeniem służącym do zamiany standardu RS232 na RS485/RS422 bez ingerencji w format przesyłanych danych. Nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485/RS422.

ADA-1040 wyposażony jest w żeńskie gniazdo DB-9F do podłączenia interfejsu RS232 oraz w listwę nierozłącznych lub rozłącznych zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter ADA-1040 wykorzystuje sygnały Rx, Tx i masę GND a w wersji rozszerzonej dodatkowo sygnały DTR, DSR wprowadzone przez gniazdo DB-9F. Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA-1040 należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC.

Information

Many devices such as PLCs, measuring transducer, sensors, cash registers and electronic scales are equipped with RS232 communication port. However, the standard 232 has limitations on cable length (the distance at which transmission functioning properly is 15m). Solution to this problem is to use the RS485/422 data transmission standard. It lets connect together distant devices at 1200m.

ADA-1040 converts RS232 standard to RS485/RS422 without interfering with format of transmitted data. Converter does not require power supply from RS232 port and support the asynchronous transmission data with baud rate 230,4 kbps.

ADA-1040 has DB-9F connector (DCE type) to connecting RS232 interface in use of RS232 extension cable (a typical modem cable) without interleaving of Tx with Rx, RTS with CTS and DTR with DSR. Converter has also screw terminal block for connection of RS485/422 network and power supply. This device use Rx, Tx and GND signals for operating and additionally DTR, DSR in extended version. Galvanic isolation and optoisolation (in signal channel) separates RS232 interface from RS485/422 interface and protect a device connected to RS232 port from overvoltage on RS485/422 network and power supply. Overvoltage protection was made on base safety diodes and fuses on each RS485/RS422 lines.

ADA-1040 should be powered from stabilised power pack with minimum power output 2W and voltage form the scope 10 – 30VDC.

Właściwości

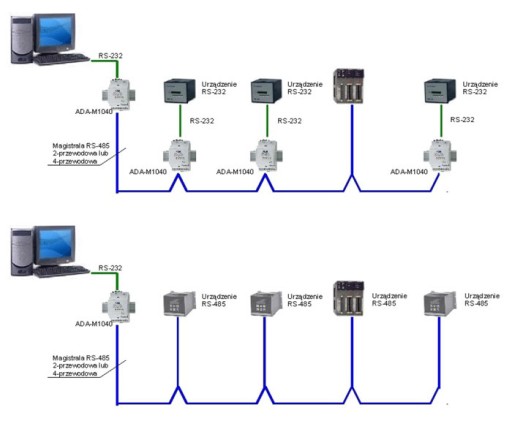

• Praca na magistrali 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
• Konwersja sygnałów TX, RX na standard RS485 / RS422,
• Konwersja sygnałów dodatkowych DTR i DSR na standard RS422,
• Praca do 32 urządzeń na magistrali RS485, Szybkość transmisji danych do 230,4 kbps,
• Automatyczne sterowanie przepływem danych na magistrali RS485,
• Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
• Dowolny format bajtu określony specyfikacją interfejsu RS232,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
• Optoizolacja miedzy interfejsem RS232 a RS485 / RS422 w torze sygnałowym 5kV=,
• Izolacja galwaniczna miedzy interfejsem RS232 a zasilaniem 1kV= lub 3kV=,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS485 / RS422,

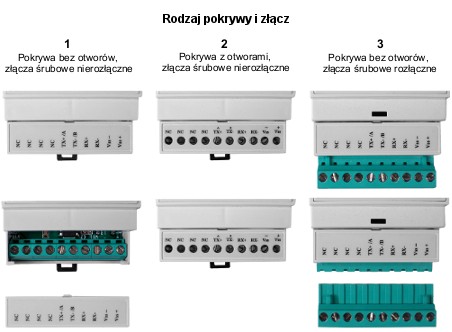

• Połączenie skrętką o przekroju do 2.5 mm2 przez złącza śrubowe,
• Złącze DB-9F do połączenie kablem interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,

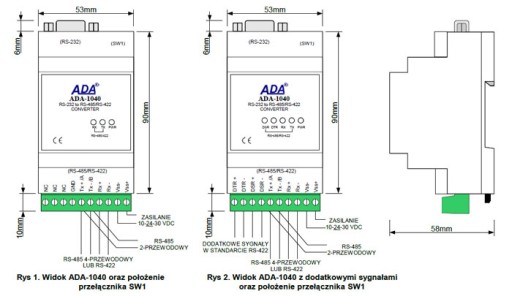

• Wymiary obudowy (Sz x Wy x Gł) 53mm x 90mm x 58mm.

Properties

• Operating on 2 or 4-wire network in Point-to-Point and Multi-Point mode,
• Conversion TX, RX signals to RS485/RS422 standard,
• Conversion DTR an DSR additional signals to RS422 standard,
• Operating of up to 32 devices on RS485 network,
• Baud rate up to 230,4 kbps,
• Automatic data flow control on RS485 network,
• Transparent for all protocols: MODBUS, DNP, PROFIBUS and other,
• Any format of bit defined with the specification of RS232 interface,
• Power supply 10 - 30 VDC stable, 2W,
• 5000V= optoisolation in signal channel between RS232 and RS485/RS422 interface,
• 1000V= or 3000V= galvanic isolation between RS232 interface and power supply,
• Implemented short circuit protection and over-voltage protection on RS485/422 network,
• Connection RS485/422 network and power supply via screw terminal block,
• DIN 43880 standard– mounting in typical electro-installation unit,
• Rail mounting according to DIN35 / TS35 standard,
• Dimensions (W x D x H) 53mm x 58mm x 90mm.

Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej.

Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami.

Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych, itp.

W trosce o naszych klientów zapewniamy dostawę urządzeń firmy CEL-MAR o wysokiej jakości po konkurencyjnych cenach.

Mamy nadzieję, że stale rozszerzająca się oferta produktów ułatwi realizację Państwa aplikacji.

Zakład Informatyki i Elektroniki - CEL-MAR sp.j. company specialize in the designing and production of comprehensive solutions of the series data transmission devices (converters, separators, HUBs and other). We produce reliable and unusual solutions which take the liberty of integrate devices with different interfaces of one industrial network.

Interface converters of RS232, RS485, RS422, current Loop (CL), fibre-optic (FO), ETHERNET build equipment layer of the network integration. However addressable converters, baud rate and protocols take the liberty of integration of devices working with different speeds for transmission or protocols.

Our devices found application:

• In systems of railway automation,
• In systems of industrial automation,
• In systems of telemechanics,
• In systems of access control,
• At linking cash registers, electronic scales and other,
• Of drivers service, measuring converters, cash registers, electronic scales and other
