ZAGINARKA GIĘTARKA 1400x0,8mm, NOŻYCE I DOGNIATAK

ZAGINARKA DO BLACH ZG-1400/0.8 MAAD

Z NOŻYCAMI KRĄŻKOWYMI NK-0.8 I DOGNIATAKIEM ROLKOWYM DF-0.1

.          Szybkie terminy realizacji. Zadzwoń !

Zaginarka ZG-1400/0.8 jest maszyną o zwartej konstrukcji, prostą w obsłudze, stworzoną głównie dla dekarzy. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Wąska belka gnąca umożliwia wykonywanie złożonych obróbek blacharskich. W wyposażeniu zaginarki znajdują się nożyce krążkowe NK-0.8 służące do cięcia blach wzdłuż linii prostej oraz dogniatak rolkowy DF-1.0 umożliwiający dokładne dociśnięcie zagiętego wcześniej falcu blachy.

Parametry techniczne/wyposażenie zaginarki:

• szerokość robocza - 1400 mm
• grubość zaginanej blachy - 0,8 mm ( dla Rm<400MPa )
• prześwit miedzy belkami - 85-100 mm
• szerokość belki zaginającej – 15 mm
• maksymalny kąt gięcia – 155 stopni
• masa maszyny - 130 kg
• wysokość – 980 mm
• szerokość – 1.610 mm
• głębokość – 990 mm
• odkręcane nogi - znacznie ułatwiają transport i załadunek
• stelaż zakładany zakładany z tyłu maszyny do podtrzymania blachy
• przymiary do cięcia blachy
• kątomierz w wyposażeniu standardowym
• siłownik gazowy belki dociskowej

Parametry techniczne nożyc:

• grubość ciętej blachy - 0,8 mm ( dla Rm<400MPa)
• masa nożyc – 7 kg

Parametry techniczne dogniataka:

• liczba par rolek – 4
• max grubość dogniatanej blachy – 1,0 mm (dla Rm<400MPa)
• wysokość docisku – od 0 do 4 mm
• masa dogniataka - 3,0 kg

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej. Belka dociskowa posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

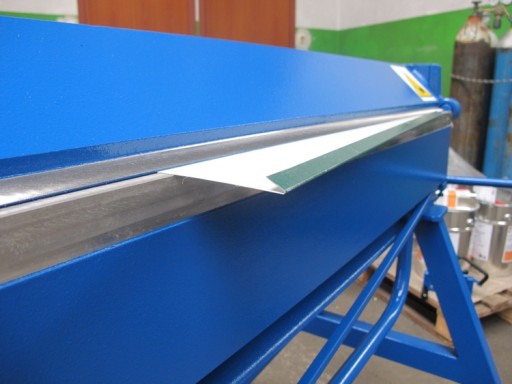

Zaginarka dekarska ZG-1400/0.8 posiada specjalnie frezowany KAPINOS w korpusie belki dociskowej umożliwiający zaginanie blachy do kąta 155 stopni.

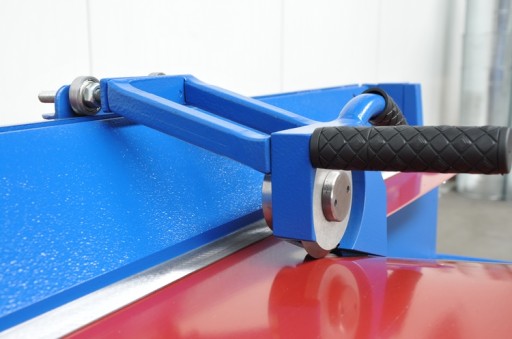

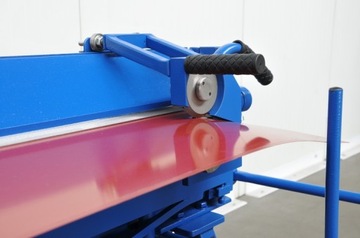

Belka dociskowa jest tak skonstruowana, że jej górna część stanowi jedną z prowadnic dla nożyc krążkowych. Drugą prowadnicą jest belka gnąca zaginarki. Blachę tniemy, po uprzednim jej zamocowaniu na zaginarce.

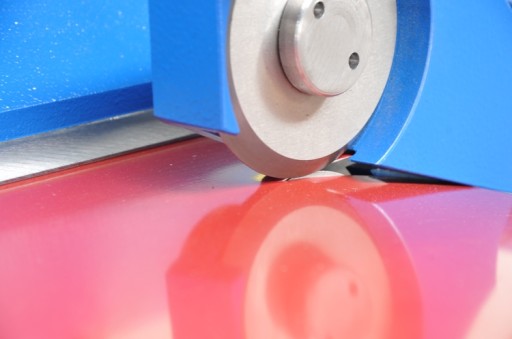

Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe zamocowane w korpusie za pomocą piast.Noże wykonane ze stali narzędziowej i hartowane, są ułożyskowane w piastach za pomocą łożysk kulkowych.

Mocowanie nożyc jest odkręcane. Po jego zamianie, można nożyce używać do innych typów zaginarek oraz urządzeń.

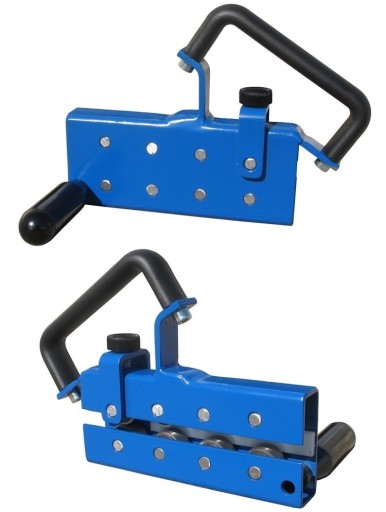

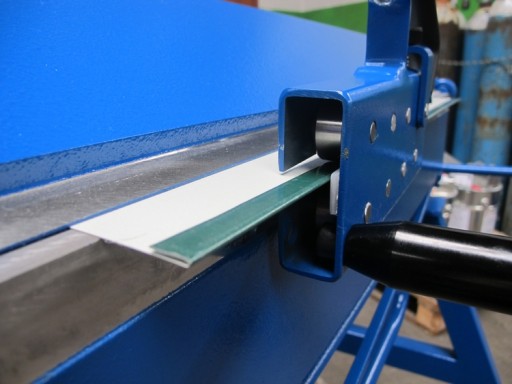

Dogniatak rolkowy służy do dokładnego dociśnięcia zagiętego wcześniej falcu blachy w jednym cyklu roboczym. Idealny do estetycznego wykończenia okapów i kapinosów. Domyka falc pozostawiając łezkę, nie łamie blachy, nie uszkadza powierzchni. Elementem roboczym jest zestaw 4 układów rolek kształtujących o kaskadowym ułożeniu, zwiększającym stopniowo docisk blachy. Ostatni układ z regulowaną szerokością szczeliny umożliwia stosowanie narzędzia do różnych grubości blach z uzyskaniem wymaganej dokładności. Specjalnie zaprojektowane ułożenie uchwytu, zwiększa ergonomię pracy oraz precyzję. Dzięki temu nie powoduje bólu nadgarstka, jak to występuje w przypadku prosto zamocowanego uchwytu.

Elementy maszyn  wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka, nożyce i dogniatak pokryte są podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
