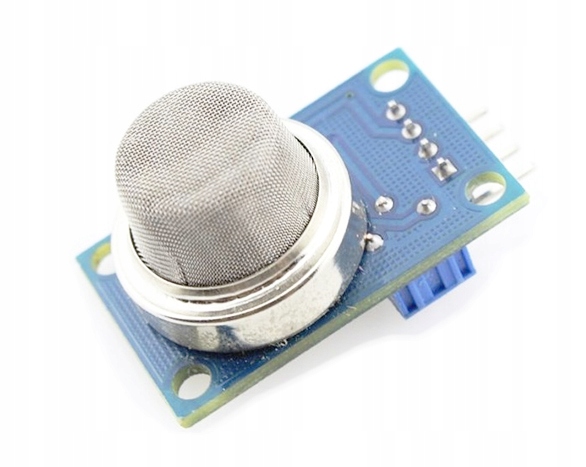

Czujnik dymu i gazów łatwopalnych MQ-2

Moduł czujnika dymu i gazów łatwopalnych z komparatorem. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Arduino.

Opis i dane techniczne

Czujnik wykrywa stężenie palnych gazów w powietrzu, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym.

Moduł czujnika posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.

Dzięki zastosowaniu komparatora LM393, moduł ma wyjście binarne (D0) na którym jest poziom niski lub wysoki.

Moduł posiada potencjometr do regulacji czułości oraz diody LED sygnalizujące zasilanie i stan czujnika.

Moduł posiada wyjście: analogowe oraz cyfrowe.

Zasilanie: 5V

Pobór prądu max 150 mA

Zakres pomiarowy do 10 000 ppm

Temperatura pracy: od -20 do 50 °C

Złącze: goldpin, rozstaw 2.54 mm

Wymiary: 35 × 22 mm

Wyjście cyfrowe D0

Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski.

Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziomie niepożądanych gazów w powietrzu.

Wyjście analogowe A0

Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino).

Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.

Kod produktu: ARD48
