QFP32 Печатная плитка на DP32 _____________ PCB-115

Płytka drukowana QFP32 na DIP32

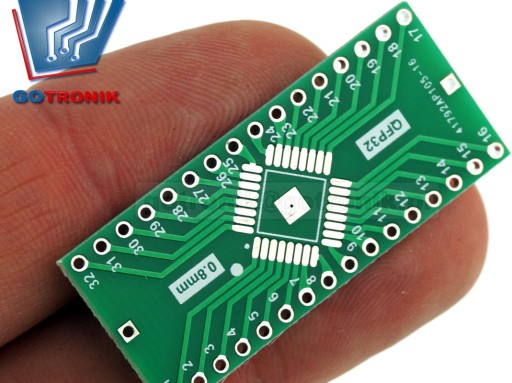

Uniwersalna płytka drukowana pcb do obudów smd QFP32 raster 0,8mm na DIP32. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package).Pasuje do układów w obudowach typu QFP32 TQFP32 FQFP32 PQFP32 z rastrem wyprowadzeń 0,8mm. Idealnie nadaje się do programowania popularnego układu np. Atmega8, Atmega328, w obudowie QPF32.

Dane techniczne:

• płytka drukowana adaptera przejściówki z QFP32 lub DIP32

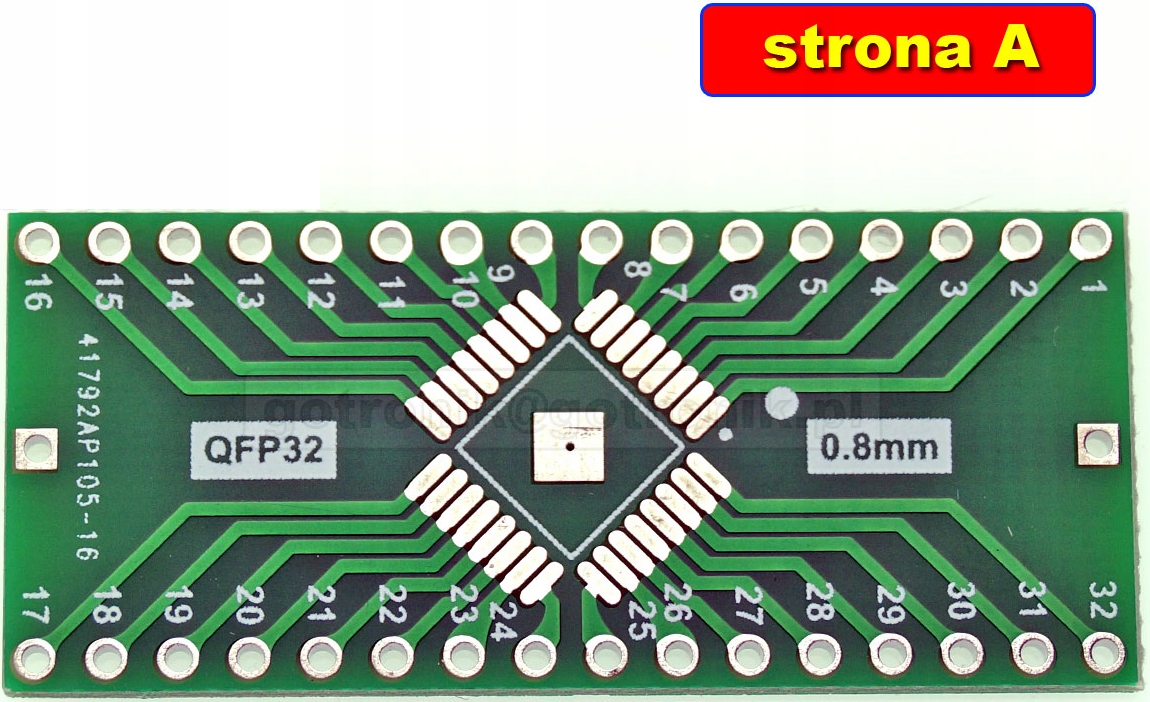

• strona "A": adapter QFP32pin raster 0,8mm na DIP32 raster 2,54mm
• strona "B":miejsce na rezystory, kondensatory SMD w rozmiarze 0805
• wyprowadzenia na standardowe złącze DIP32
• połączenie pinów 1:1
• wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
• rozstaw otworów 2,54mm = 100mils
• --> pasuje do listw kołkowych GOLD-PIN
• płytka drukowana PCB dwustronna z metalizacją otworów
• soldermaska
• pocynowane pola kontaktowe
• wymiary: 17,78mm x 60,96mm
