TSSOP24/SOP24 для печатной платы DIP24____PCB-122

Płytka drukowana TSSOP24/SOP24 na DIP24

Uniwersalna płytka drukowana pcb do obudów smd SOP24 na DIP lub TSSOP24 na DIP24. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 24pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO24, SOP24, SOIC24 itd.

Dane techniczne:

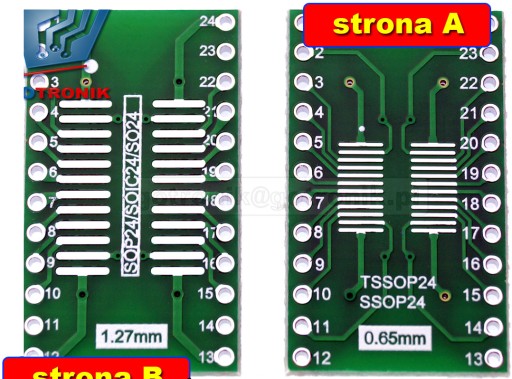

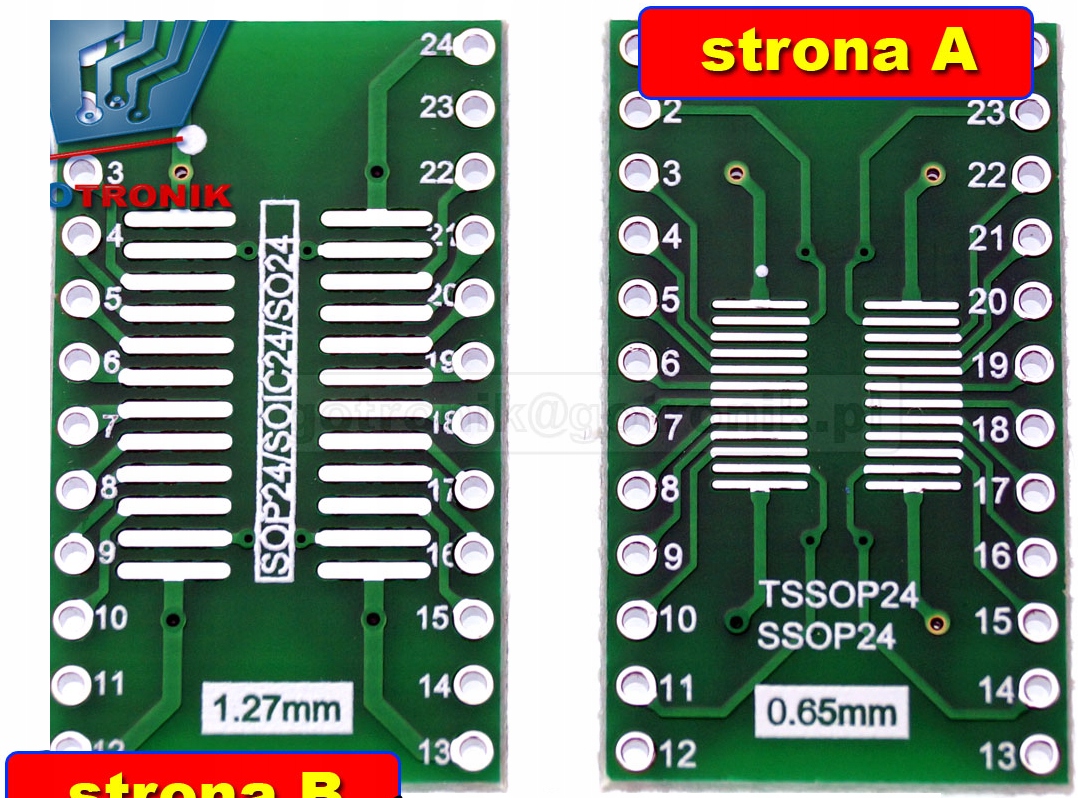

• płytka drukowana adaptera przejściówki z TSSOP24 lub DIP24 lub z SOP24 lub DIP24

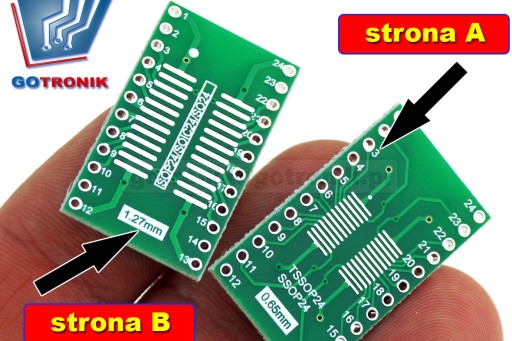

• strona "A": adapter SOP24pin raster 1,27mm=50mils na DIP24 raster 2,54mm szerokość 15,24mm
• strona "B": adapter TSSOP24pin raster 0,65mm na DIP24 raster 2,54mm szerokość 15,24mm
• wyprowadzenia na standardowe złącze DIP24
• połączenie pinów 1:1
• wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
• rozstaw otworów 2,54mm = 100mils
• --> pasuje do listw kołkowych GOLD-PIN
• płytka drukowana PCB dwustronna z metalizacją otworów
• soldermaska
• pocynowane pola kontaktowe
• wymiary: 17,78 x 35,56mm
