Płytka drukowana QFN28 na DIP28____________PCB-127

Płytka drukowana QFN28 na DIP28

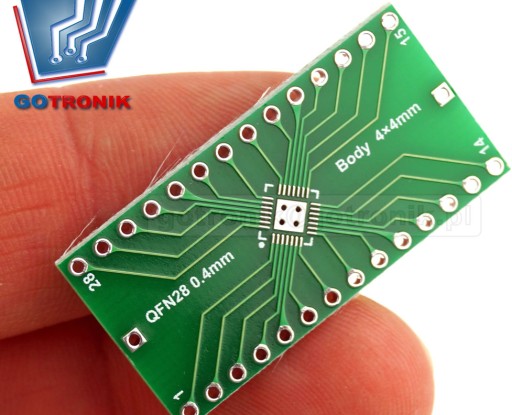

Uniwersalna płytka drukowana pcb do obudów smd QFN28 raster 0,4mm na DIP28 (strona A) lub QFN28 raster 0,5mm na DIP28 (strona B). Wyprowadzenia sygnałów pod standardowe złącze DIP28 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package).

Dane techniczne:

• płytka drukowana adaptera przejściówki z QFN28 lub DIP28
• strona "A": adapter QFN28pin raster 0,4mm na DIP28 raster 2,54mm
• strona "B": adapter QFN28pin raster 0,5mm na DIP28 raster 2,54mm
• rozmiar obudowy QFN28pin 4x4mm
• wyprowadzenia na standardowe złącze DIP28
• połączenie pinów 1:1
• wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
• rozstaw otworów 2,54mm = 100mils
• --> pasuje do listw kołkowych GOLD-PIN
• płytka drukowana PCB dwustronna z metalizacją otworów
• soldermaska
• pocynowane pola kontaktowe
• wymiary: 17,78mm x 35,56mm
