WOJSKOWY WZMACNIACZ NISKOSZUMNY 33dB F 2,8dB 1,3GH

Oferuję Państwu uniwersalny wzmacniacz przeznaczony do obwodów wejściowych wojskowej aparatury radiokomunikacyjnej i radiolokacyjnej.

Podzespół został zaprojektowany tak aby można go było wykorzystywać w aparaturze różnego rodzaju, także narażonej na silne pola wysokiej częstotliwości na wejściu.

Układ zbudowany jest na trzech tranzystorach bipolarnych.

Jest to przemyślane rozwiązanie, gdyż stosowanie tranzystorów GAsFET powoduje, że układy tego typu mają bardzo niską odporność na wszelkiego rodzaju przepięcia i praktycznie przy pojawieniu się silnych pól w.cz. na wejściu następuje uszkodzenie tych tranzystorów. Natomiast wszelkiego rodzaju limitery zabezpieczające wejścia obwodów tranzystorów z arsenku galu powodują również zwiększenie współczynnika szumów.

Całkowite wzmocnienie wzmacniacza na częstotliwości 1,3GHz wynosi 33dB a współczynnik szumów na tej częstotliwości wynosi 2,9dB.

Jednak w związku z tym, że wzmacniacz jest szerokopasmowy, układy transformatorów wejściowych są zoptymalizowane ze względu na szerokopasmowość.

Jeżeli chcemy uzyskać lepszy współczynnik szumów np. na paśmie amatorskim 23 cm wystarczy zoptymalizować, tzn. dostroić dla danej częstotliwości transformatory wejściowe układów.

W związku z tym spadnie ich tłumienie, a jednocześnie zmniejszy się współczynnik szumów całego układu.

Również prąd dwóch stopni wejściowych wzmacniacza został dobrany tak aby był kompromisem między wzmocnieniem a współczynnikiem szumów.

Przy zmniejszeniu prądu obu tranzystorów stopnia wyjściowego możliwe jest dalsze poprawienie współczynnika szumów wzmacniacza.

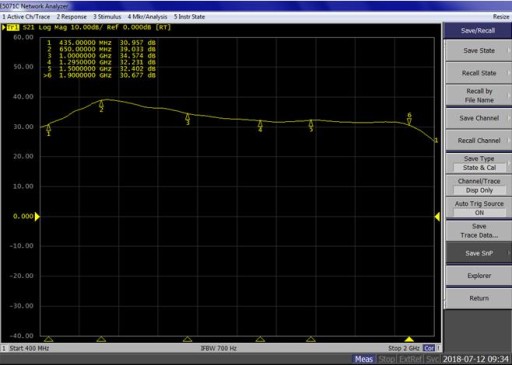

Jak wynika z wykresu, możliwa jest również praca wzmacniacza na częstotliwości 435MHz. Jedynie wymagane jest przestrojenie układu dopasowania wejściowego, gdyż układ ma na tej częstotliwości dosyć wysokie tłumienie, co pogarsza współczynnik szumowy.

Oferowany wzmacniacz został zaprojektowany tak aby był bardzo uniwersalny, tzn. może być stosowany również jako driver, końcowy tranzystor wzmacniacza jest typu NEC NE 021.

Tranzystor ten może dostarczać ok. 50mW na częstotliwości 1,3GHz.

Na wyjściu wzmacniacza znajduje się detektor na diodzie schottkiego.

Jest to detektor, który może mieć dwojakie zastosowanie. W wypadku pracy jako wzmacniacz wyjściowy sygnał z detektora informuje o tym że została przekroczona maksymalna moc na wejściu wzmacniacza i dalsza praca wzmacniacza może być niebezpieczna dla stopni wejściowych. Przy wykorzystaniu wzmacniacza jako układu drivera detektor diodowy na wejściu służy do układu ALC.

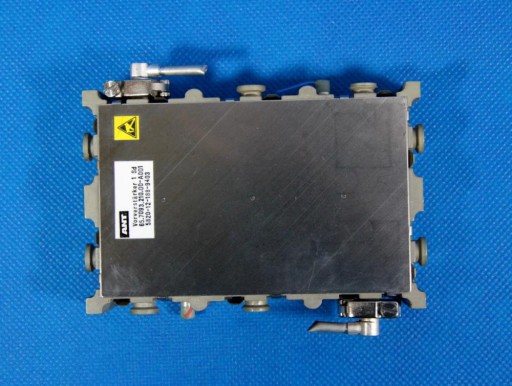

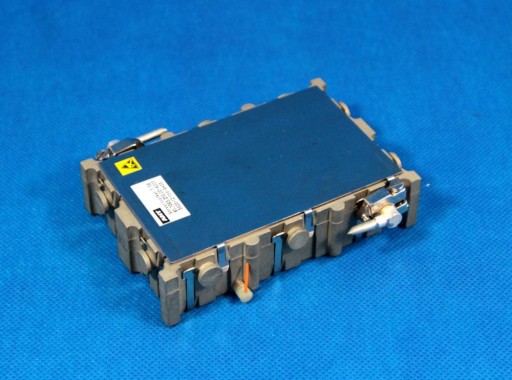

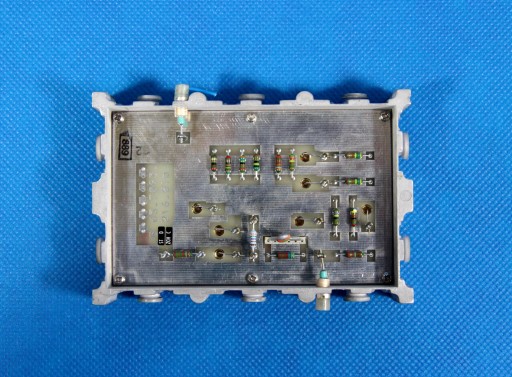

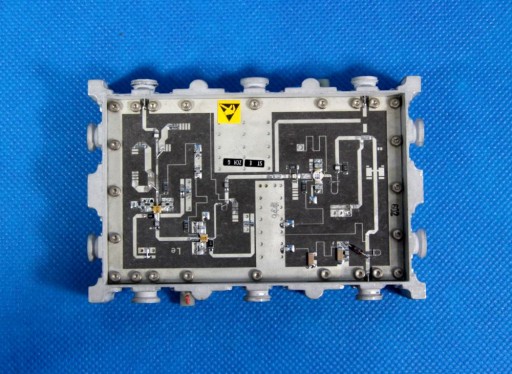

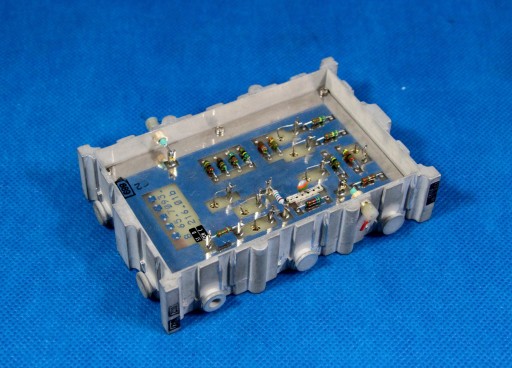

Płytka drukowana wzmacniacza zaprojektowana jest w ten sposób, że można pominąć ostatni stopień z tranzystorem NE 021 i przełączyć wyjście wzmacniacza na drugie złącze. Można jednocześnie pominąć oba wzmacniacze wejściowe i moduł będzie pracował z tylko jednym stopniem wzmocnienia na tranzystorze NE 021. Wymaga to jedynie przelutowania dwóch zwor na płytkach drukowanych. Również obwody transformatorów, obwody wejściowe skonstruowane są w ten sposób, że można przelutowywać zwory na ścieżkach. Jako że cały moduł został wyprodukowany dla sprzętu wojskowego, skonstruowany jest niezwykle solidnie. Płytka drukowana wykonana jest z laminatu teflonowego. Cały moduł zmontowany jest w ciśnieniowym odlewie aluminiowym. Wszystkie napięcia i sygnały doprowadzone są przez kondensatory przepustowe.

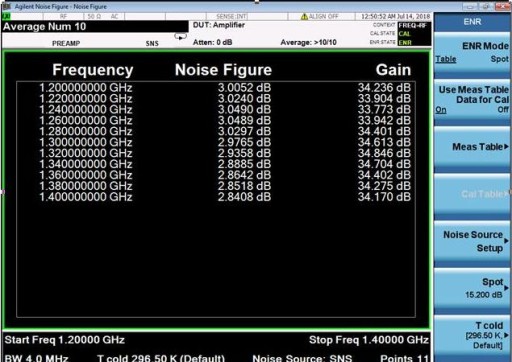

Wykresy wzmacniacza oraz charakterystyki szumowe na załączonych skanach.

Dane techniczne:

• zasilanie wzmacniacza -12V (na obudowie znajduje się biegun dodatni zasilania)
• wzmocnienie wzmacniacza dla częstotliwości 435MHz 33dB, dla częstotliwości 1,3GHZ 33dB
• parametry szumowe wzmacniacza dla częstotliwości 1,3GHz 2,9dB

Wymiary wzmacniacza: 115x75x28 mm

W raz ze wzmacniaczem licytujesz dwa oryginalne złącza przystosowane do podłączenia wzmacniacza.

Złącza są zakończone standardowym kablem półsztywnym 3,5 mm, bez problemu można zalutować na nim złącze SMA.

UWAGA: Dla kupujących wzmacniacz jest możliwość nabycia przejściówki ze złącza stosowanego we wzmacniaczu na złącze męskie typu SMA. Prosimy o informację po licytacji.

Oferowany wzmacniacz jest fabrycznie nowy.

Pochodzi z części zamiennych.

Udzielamy gwarancji rozruchowej.
