Цанговый держатель ISO30 ДЛЯ ВТУЛОК ER40 DM076

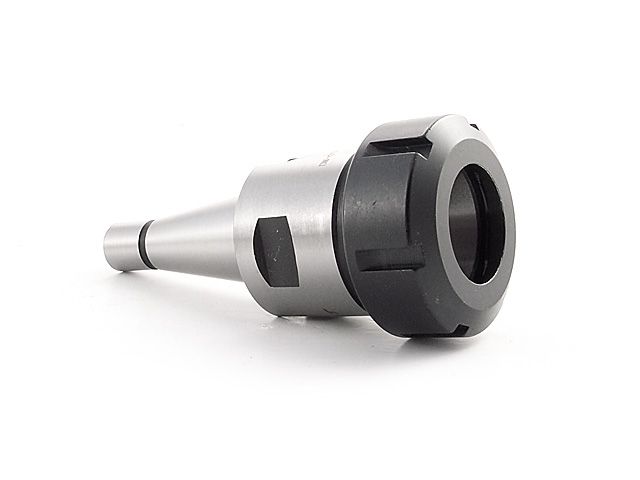

Oprawka zaciskowa do tulejek ER40 - ISO30 - 70MM (DM-076)

Producent: DARMET

Właściwości i zastosowanie:

• Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym
• Uchwyt stożkowy ISO wg DIN2080 z wewnętrznym gwintem mocującym
• Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC

Dane techniczne:

• K (DIN2080): 30
• Tulejka zaciskowa: ER40
• Gwint: M12
• L: 70 mm
• D: 63 mm
• Waga: 1,0 kg

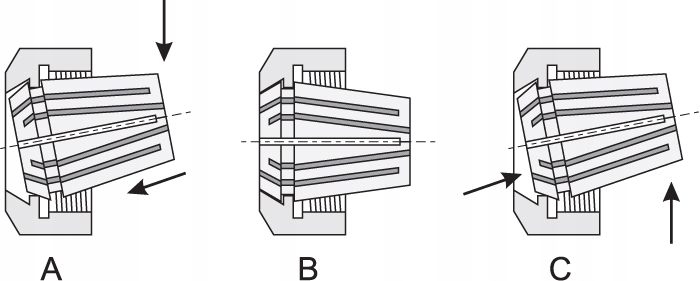

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

A) Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki

B) Czując delikatny opór wcisnąć do charakterystycznego "klik"

C) Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce

Bezpieczeństwo:

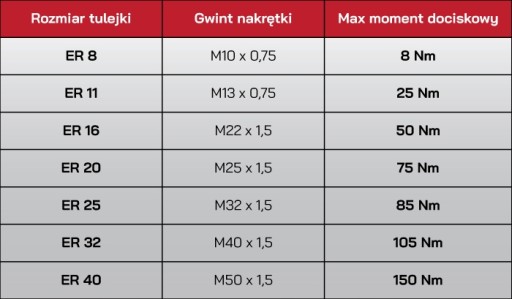

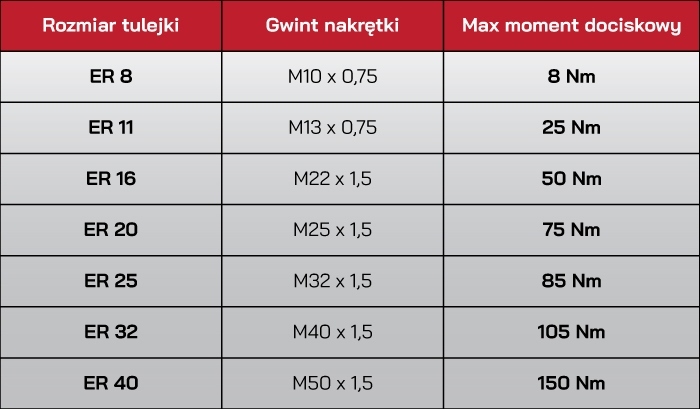

Aby prawidłowo zacisnąć narzędzie za pomocą tulejki zaciskowej ER należy dokręcić nakrętkę ER z odpowiednim momentem obrotowym. W tabeli przedstawiono wartości momentów do różnych typów nakrętek ER.
