INTELIGENTNY STEROWNIK SCHODOWY 11-17k DIN z sondą zmierzchu i czujnikami optycznymi Sharp z adapterem mikroprocesorowym - Wyprzedaż.

Hit sezonu! Inteligentny sterownik schodowy ze zintegrowaną funkcją zmierzchową - w komplecie sonda zmierzchu. Dodatkowo najwyższej klasy czujniki optyczne Sharp z adapterem mikroprocesorowym oraz estetyczne maskownice czujników do przykręcenia na podtynkową puszkę montażową!

Kupując na tej aukcji otrzymasz:

1. sterownik schodowy 11-17k DIN w obudowie na szynę DIN - 1szt.
2. sonda zmierzchu - 1 szt.
3. czujniki optyczne Sharp z adapterem mikroprocesorowym - 2 szt.
4. maskownice czujników (surowa sklejka brzozowa) - 2 szt.

Dostępne maskownice stalowe w okleinie (kolory, szczotki, błyszczące, drewnopodobne i specjalne).

Opis sterownika

Kontroler może obsłużyć od 11 do 17 stopni schodowych (punktów świetlnych, itp.). Obciążalność do 2A na kanał (stopień) odpowiada mocy do 24W na stopień dla napięcia zasilania taśm LED 12V.

Dane techniczne (wersja 11-17k DIN)

• Napięcie zasilania:  8-15V DC (typowo 12V DC)
• Moc sterownika: 0,35W (12V, 30mA)
• Wymiary: 107x88x65 mm
• Liczba obsługiwanych stopni schodowych/ punktów świetlnych: od 11 do 17
• Obciążenie wyjść: do 2A na kanał

Współpracujące czujniki schodowe

Wejścia PD i PG sterownika przystosowane są do podłączania:

• przycisków chwilowych zwiernych (typu dzwonkowego)
• schodowych czujników mini PIR (typ HC-SR510 lub zamiennik) z adapterem
• czujników zbliżeniowych optycznych standard 0,8m
• czujników optycznych Sharp z adapterem mikroprocesorowym

Zasada działania z czujnikami schodowymi

Sterownik zaprojektowany dla taśm i żarówek LED 8-15V (typowo 12V). Sterowanie uzyskuje się przez dwie czujki schodowe. Każda czujka odpowiada za zapalanie i gaszenie w górę lub w dół. Sterownik realizuje oświetlenie stopni schodowych według poniższego schematu (standardowy algorytm):

1. zadziałanie czujki PD (założenie: czujka zamontowana u dołu schodów)
2. zapalanie po kolei kanałów w górę z szybkością zapalania ustawioną potencjometrem
3. świecenie wszystkich kanałów przez czas ustawiony potencjometrem lub do zadziałania czujki PG.
4. wygaszanie kanałów (stopni schodowych) w tej samej kolejności, w jakiej się zapalały, z szybkością wygaszania ustawioną w menu

W przypadku ruchu na schodach w odwrotnym kierunku, sekwencja działania rozpocznie się od wzbudzenia czujki górnej PG i zapalania kolejno kanałów ku dołowi z prędkością ustawioną potencjometrem. Następnie zadziałanie czujki PD (lub upływ czasu ustawionego potencjometrem) spowoduje gaszenie kanałów ku dołowi.

Dla czujek - podczas przemieszczania się jednej osoby po schodach, zawsze zadziałają dwie czujki: na dole i na górze. Dlatego też w przypadku czujek ważny jest taki algorytm działania, aby pogodzić zapalanie i gaszenie dla jednej osoby oraz zapalanie z dwóch stron dla dwóch osób idących naprzeciw siebie. Oferowany sterownik posiada możliwość wyboru algorytmu podświetlania. Np. algorytm 5 przewiduje właśnie taką sytuację, że jeżeli efekt zapalających się stopni schodowych nie dojdzie do ostatniego stopnia i zadziała czujka na drugim krańcu schodów, to sterownik uzna, iż z naprzeciwka wchodzi kolejna osoba i rozpocznie dla niej cykl oświetlania schodów. W przypadku, gdy efekt dojdzie do końca i zadziała druga czujka to sterownik uznaje, że osoba opuszcza schody i następuje wygaszanie oświetlenia w tym samym kierunku, co zapalanie.

Wybór algorytmu innego niż nr 5 pozwala wyłączyć opcję osoby z naprzeciwka oraz podświetlić schody wg innego schematu. Oprócz klasycznego załączania po kolei można ustawić również efekt wodospadu, wagonika/ windy oraz bardzo efektownie wyglądające wygaszanie poszczególnych stopni schodowych w sposób losowy (szczegółowe informacje w instrukcji obsługi).

Czujniki dostarczane w zestawie

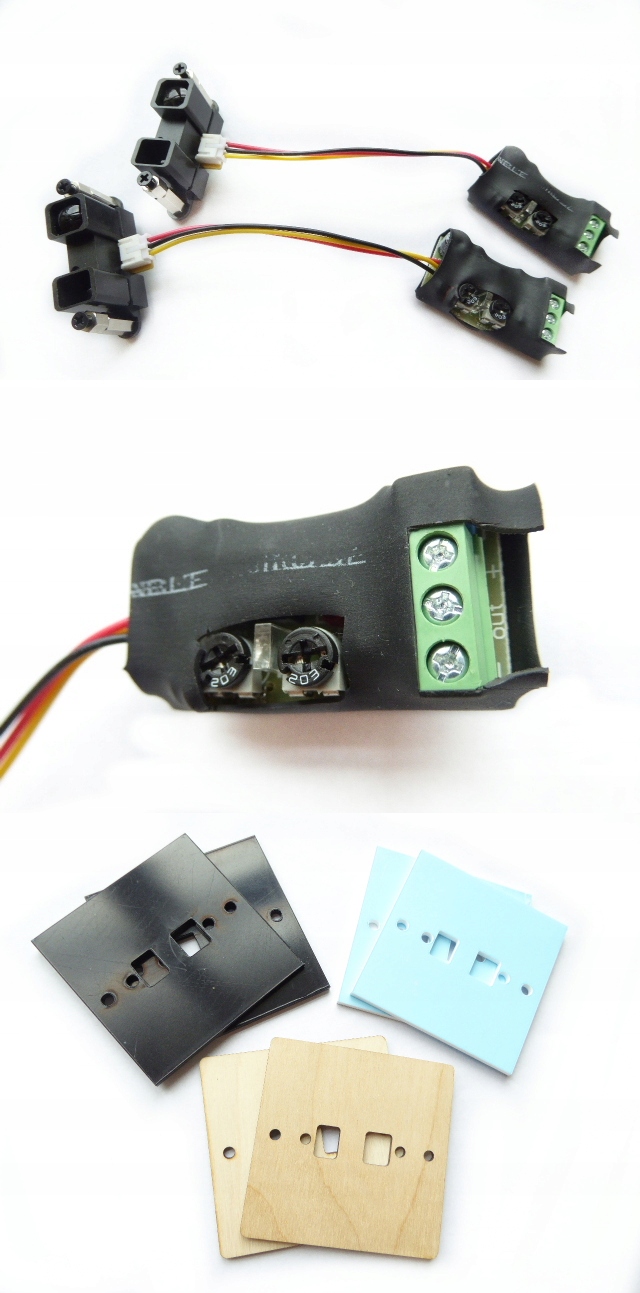

Wraz ze sterownikiem otrzymają Państwo dwa czujniki optyczne Sharp z adapterem mikroprocesorowym, które bardzo dobrze współpracują ze sterownikiem. Są to analogowe czujniki optyczne, działające na zasadzie odbicia wiązki od przeszkody (tu osoby wchodzącej na schody). Montaż czujników jest jednostronny (nie ma odbiornika lub zwierciadła po przeciwnej stronie jak w barierach podczerwieni), klasycznie realizowany w głębokiej puszce podtynkowej. Katalogowy zasięg czujników wynosi 150cm, realnie na wysokości nóg (łydek) człowieka czujnik bezbłędnie działa do około 120cm.

Czujniki do sterownika podłącza się zgodnie z poniższym schematem:

Powyższy schemat pokazuje również sposób podłączania pozostałych komponentów inteligentnego systemu oświetlenia schodów takich jak: sterownik schodowy, źródła światła LED, zasilacz oraz sonda zmierzchu. W przykładzie jako źródła światła zastosowane zostały taśmy LED 12V DC. Czujniki schodowe to optyczne czujki Sharp z adapterem mikroprocesorowym.

Gdzie stosować czujniki schodowe Sharp?

Czujniki optyczne Sharp są bardzo wszechstronne. Dzięki regulacji zasięgu czujników oraz wąskiemu kątowi widzenia można z nich skorzystać w różnych wariantach usytuowania schodów:

• schody, które tylko jedną powierzchnią stykają się ze ścianą
• schody usytuowane między dwiema ścianami
• schody nie związane z żadną ścianą
• schody, których pierwsze stopnie wystają przed ścianę/ ściany

W zależności od układu schodów, pobliskich ścian i ciągów komunikacyjnych czujniki Sharp można montować:

• na bocznej ścianie, jeśli to możliwe to minimum krok przed schodami
• w słupku balustrady,
• we froncie trepa,
• w podstopnicy 2-3 stopnia licząc od dołu schodów

WSKAZÓWKA: Optymalna wg nas wysokość montażu czujnika wynosi około 20-30cm nad podłogą. Nie oznacza to jednak, iż czujki Sharp nie można umieścić na innej wysokości. Zalecamy jednak, aby w przypadku montażu niżej/ wyżej sprawdzić działanie czujnika przed ostatecznym wykonaniem otworów montażowych i poprowadzeniem przewodów do czujek.

Zasięg czujnika Sharp do sterowników schodowych

Katalogowy zasięg czujników Sharp to od 20 do 150 cm. Realnie bez problemu można wyregulować czujnik do około 120cm, powyżej tego zasięgu, w zależności od warunków wokół, czujnik może czasem "szaleć". Zasięg czujki reguluje się potencjometrem montażowym umieszczonym na adapterze czujnika.

Kąt działania ("widzenia")

Czujniki Sharp mają bardzo wąski kąt działania. Jest to duża zaleta w przypadku systemu oświetlenia schodowego, gdyż ułatwia unikanie sytuacji, kiedy oświetlenia aktywowane jest przez osoby jedynie przechodzące obok schodów.

Sposób montażu

Oferowane czujniki optyczne Sharp do sterowników schodowych można montować w standardowej puszce podtynkowej lub innym przygotowanym otworze.

Aby ułatwić naszym Klientom osadzenie czujników schodowych oraz zagwarantować ich elegancki, nowoczesny wygląd, przygotowaliśmy dopasowane maskownice do czujników Sharp.

W zestawie standardowo maskownice drewniane (surowa sklejka brzozowa). Dostępne też pleksi w kolorze białym lub czarnym. Maskownice drewniane, z surowej sklejki brzozowej można wybarwiać we własnym zakresie (lakierować, bejcować, malować).

Dzięki maskownicom montaż czujki w standardowej puszce podtynkowej fi 60mm zajmuje tylko chwilę. Czujnik mocowany jest do wewnętrznej strony maskownicy przy pomocy dołączonych śrubek. Maskownicę z zamocowanym czujnikiem przykręca się do puszki montażowej (wkręty nie są elementem zestawu, można wykorzystać wkręty dostarczane z puszką montażową lub dowolne inne pasujące rozmiarem). Podczas osadzania puszki montażowej prosimy zwrócić szczególną uwagę na jej wypoziomowanie względem wkrętów montażowych. Jeśli otwory na wkręty nie będą ustawione równo względem podłogi, również maskownica nie będzie wizualnie równo po jej przykręceniu wraz z czujnikiem na puszkę montażową!

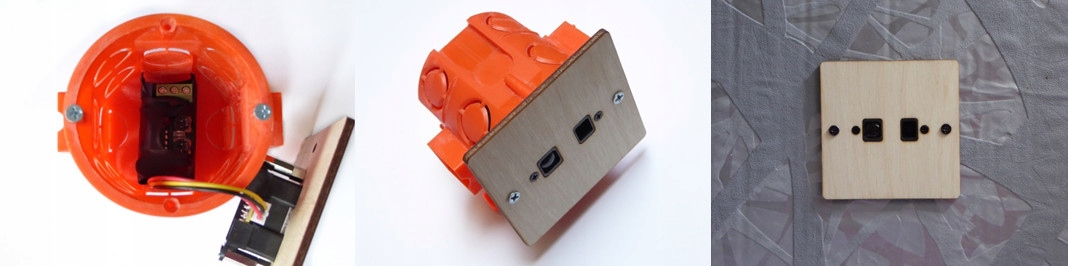

Poniżej zdjęcia obrazujące sposób montażu czujnika Sharp z adapterem mikroprocesorowym z dedykowaną maskownicą. Można je również znaleźć  w instrukcji montażu czujnika Sharp (patrz załączniki do aukcji).

Cechy sterownika

Obudowa na szynę DIN

Sterownik schodowy sprzedawany jest w dopasowanej obudowie na szynę DIN (TS15). Można go łatwo (bez użycia dodatkowych narzędzi) zamontować na szynie - czy to wolno wiszącej, czy też będącej częścią standardowej szafki montażowej (rozdzielnicy pod- lub natynkowej).

Funkcje sterownika

Sterownik schodowy 11-17k DIN to atrakcyjna oferta w tym przedziale cenowym. W kompaktowej obudowie klient otrzymuje produkt z wieloma przydatnymi funkcjami, ze zintegrowaną funkcją zmierzchową (na tej aukcji sonda zmierzchu w komplecie).

Funkcje sterownika:

• regulacje szybkości zapalania
• regulacja szybkości gaszenia
• regulacja nierównomierności tempa efektu świetlnego (akceleracji efektu)
• regulacja rozmycia (rozproszenia) trybu zapalania płynnego
• regulacja trybu (dwa skrajne lub wszystkie stopnie schodowe) i jasności świecenia spoczynkowego (stand-by)
• regulacja jasności maksymalnej w efekcie i trybie stałego świecenia
• możliwość wyboru zapalania i gaszenia w trybie skokowym lub płynnym
• wejście stałego świecenia PS wszystkich kanałów
• świecenie stałe w opcji ciągłej lub funkcji timer (załączanie na określony czas, który można regulować)
• wejście blokujące PB
• możliwość wyboru jednego spośród 9 zaimplementowanych algorytmów (efektów podświetlania)
• wybór liczby stopni schodowych (punktów świetlnych) z zakresu od 11 do 17
• funkcja zmierzchowa (blokowanie działania w zależności od natężenia światła)
• działanie sondy zmierzchu niezależne od oświetlenia schodowego załączanego przez sterownik
• jeden kanał niezależny (dostępny przy wyborze 16 lub mniej stopni schodowych)
• dioda informująca o stanie pracy sterownika
• diody informujące o załączeniu czujników
• dioda informacyjna działania sondy zmierzchu

Sterownik posiada wyraźnie opisane zaciski. Szczególną uwagę zwrócono na wyróżnienie opisu zacisków zasilania 12V DC (niebieski i czerwony kolor). Prosimy zachować szczególna ostrożność podczas podłączania zasilania, gdyż odwrotne podłączenie zasilania spowoduje uszkodzenie sterownika.

Do zacisków sterownika PD i PG (wejścia czujników) podłączone są mikroprzyciski, pozwalające na testowanie sterownika przed podłączeniem czujników lub przycisków.

Również do złącz PS i PB przykręcone są mikroprzyciski. Dzięki nim można testować funkcję stałego świecenia PS oraz funkcję blokady PB.

Ustawienia i regulacje

Na płytce sterownika znajdują się dwa mikroprzyciski oraz siedem potencjometrów montażowych:

• P1/spocz. – przycisk konfiguracyjny oraz wyboru trybu i jasności świecenia spoczynkowego
• P2 – przycisk konfiguracyjnya
• P3 szyb. zap. – potencjometr regulacji szybkości zapalania oświetlenia schodowego
• P4 szyb. gas. – potencjometr regulacji szybkości gaszenia oświetlenia schodowego
• P5 nielin. – potencjometr regulacji nieliniowości
• P6 rozmycie – potencjometr regulacji rozmycia
• P7 czas. max. – potencjometr regulacji czasu świecenia maksymalnego
• P8 timer/PS – potencjometr regulacji czasu świecenia w funkcji Timer PS
• P9 zmierzch – potencjometr regulacji progu natężenia światła (w Lux) w funkcji zmierzchowej

Aby uzyskać dostęp do przycisków i potencjometrów konfiguracyjnych, należy zdjąć górną pokrywę obudowy DIN: odkręcić cztery wkręty znajdujące się w rogach obudowy i delikatnie podnieść pokrywę.

Zmiany położenia potencjometrów należy dokonywać przy użyciu dopasowanego, płaskiego śrubokrętu, nie stosując nadmiernej siły, aby nie uszkodzić elementu. Potencjometry można przekręcać od lewej skrajnej do prawej skrajnej pozycji i z powrotem. Nie są to potencjometry wieloobrotowe (nie da się zrobić pełnego obrotu 360st lub więcej).

UWAGA: Po każdej zmianie położenia potencjometrów należy zresetować sterownik naciskając dwukrotnie przycisk PS. Nowe ustawienia zostaną wtedy zapisane w pamięci. Reset można także wykonać odłączając i ponownie podłączając zasilanie sterownika.

Sonda zmierzchu i funkcja zmierzchowa

Po podłączeniu sondy zmierzchu w sterowniku aktywowana jest funkcja zmierzchowa. Polega ona na tym, iż sterownik działa w trybie normalnym jedynie, kiedy natężenie światła jest mniejsze od ustawionego progu (jest zmrok, ciemno). Natomiast kiedy natężenie światła odbierane przez sondę jest większe niż wartość progowa ustawiona w sterowniku (jest jasno), sterownik jest w trybie blokady.

UWAGA 1: W trybie blokady działa funkcja stałego świecenia PS (ma wyższy priorytet). Oznacza to, że nawet, gdy jest jasno, świecenie stałe wszystkich stopni schodowych może zostać załączone przez użytkownika przyciskiem (w przypadku trybu timer) lub przełącznikiem (w przypadku trybu ciągłego) podłączonym do wejścia PS.

UWAGA 2: sterownik nie jest blokowany od oświetlenia załączanego przez sam sterownik!

Jeżeli sonda zmierzchu (fotorezystor) umiejscowiona została tak, że wpływa na nią oświetlenie schodów załączane przez sterownik to sygnał o przekroczeniu ustawionej wartości progowej natężenia światła w czasie, gdy oświetlenia schodów będzie aktywne, zostanie przez sterownik zignorowane.

Przykład:

• sonda zmierzchu zamontowana jest na klatce schodowej/ ciągu schodowym
• sonda zmierzchu wykryła zmrok – sterownik działa normalnie (nie jest w trybie blokady)
• osoba wchodzi na schody aktywując czujnik schodowy
• po otrzymaniu sygnału z czujnika sterownik załącza oświetlenie schodowe
• w wyniku załączenia oświetlenia schodowego na klatce schodowej/ ciągu schodowym robi się jasno. Zmianę natężenia światła wykrywa sonda zmierzchu.
• w czasie, gdy aktywne jest oświetlenie schodów załączone przez sterownik, urządzenie nie reaguje na sygnał z sondy zmierzchu i nie przechodzi w tryb blokady

Dzięki takiemu rozwiązaniu sonda zmierzchu może być montowana bezpośrednio na klatce schodowej/ ciągu schodowym.

Wartość progowa (w luxach) jest regulowana. Do regulacji służy potencjometr P9zmierzch.

Sonda zmierzchu dostarczana wraz ze sterownikiem posiada przewód przyłączeniowy o długości około 1 metra. W zależności od zapotrzebowania (odległość miejsca montażu sondy od sterownika) przewód ten może być przedłużany we własnym zakresie.

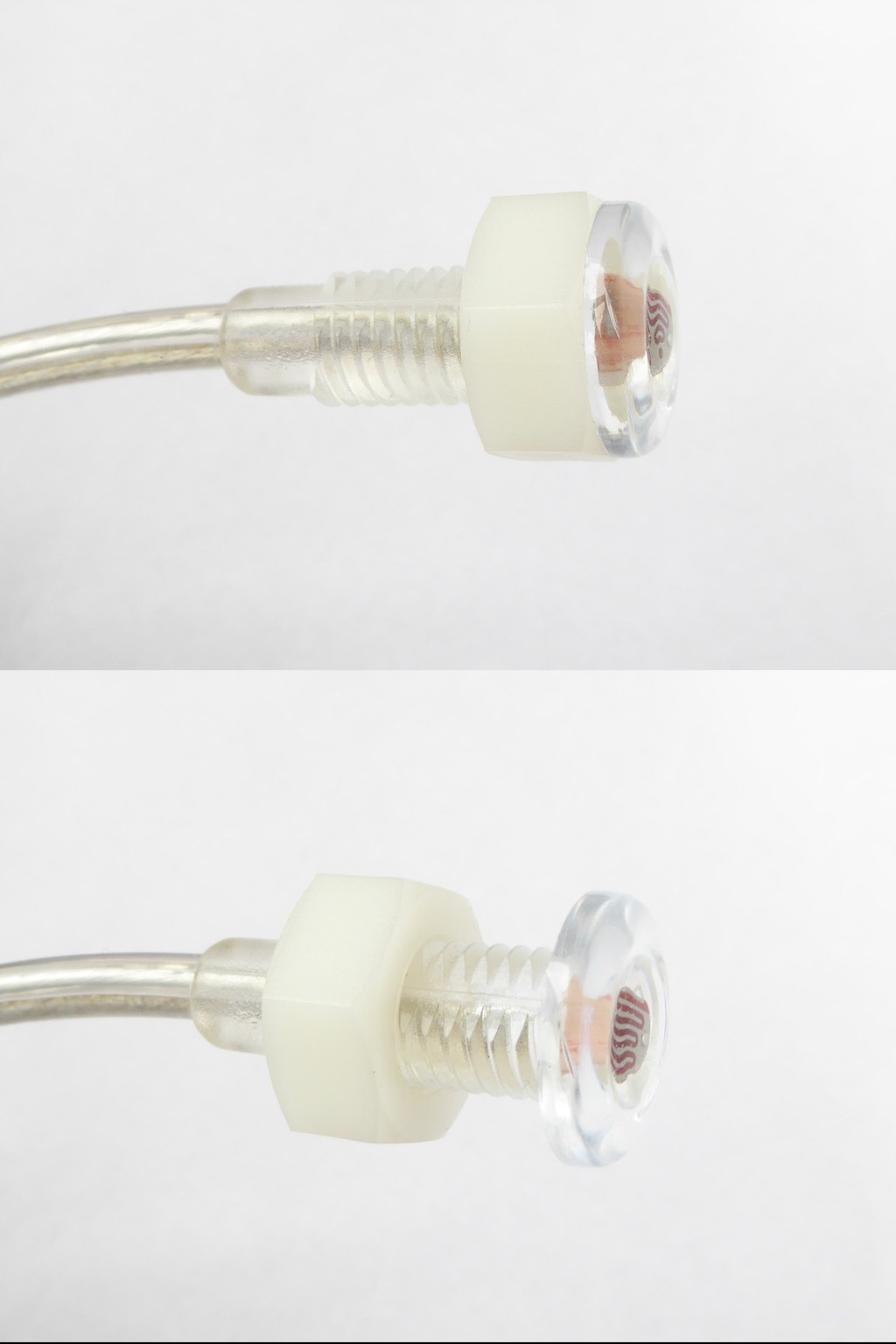

Sonda zmierzchu posiada gwintowany korpus zakończony fotorezystorem zatopionym w okrągłej głowicy o średnicy 17mm oraz sześciokątną nakrętkę mocującą o średnicy również 17mm. Długość sondy od początku korpusu do końca głowicy - około 32,5mm. Średnica gwintowanego korpusu: około 8-9mm.

Opcjonalny kanał niezależny

Jeśli do podświetlania kolejnych stopni schodowych wykorzystywanych będzie mniej niż 17 kanałów i w sterowniku ustawiona zostanie liczba stopni schodowych mniejsza od 17, to ostatni 17 kanał będzie pełnił funkcję kanału niezależnego.

 Do kanału tego można podpiąć dodatkowe oświetlenie LED, np.

• oświetlenie poręczy,
• delikatne oświetlenie sufitowe na klatce schodowej/ nad schodami/ na półpiętrze,
• subtelne oświetlenie dekoracyjne, itp.

Opcjonalny kanał niezależny może pracować pod obciążeniem do 3A. Przy typowym napięciu zasilania LED 12V DC daje to maksymalną moc oświetlenia na poziomie do 36W. Co do zasady ze sterownikiem schodowym 11-17k DIN można stosować oświetlenie LED zasilane napięciem z przedziału 8-15V DC.

Oświetlenie podłączone do opcjonalnego kanału niezależnego (kanał 17) będzie załączane skokowo, jeśli sterownik pracuje w trybie skokowym lub płynnie (rozjaśni się), jeśli został wybrany tryb pracy płynnej.

Oświetlenie to załączy się równocześnie z oświetleniem pierwszego stopnia schodowego, a wygasi wraz z wygaszeniem oświetlenia ostatniego stopnia schodowego.
