SUPER B TB-1945 ДЛЯ НАРЕЗКИ РЕЗЬБЫ ВИЛКИ 1 и 1 1/8

SUPER B TB-1945 DO GWINTOWANIA WIDELCÓW 1" i 1 1/8"

SUPER B TB-1945 TO NARZĘDZIE SPECJALNIE STWORZONE DO NACINANIA LUB POPRAWIANIA JUŻ ISTNIEJĄCEGO GWINTU NA RURACH STEROWYCH WIDELCY KTÓRE NIE SĄ CHROMOWANE.

REGULOWANE NARZYNKI SĄ WYKONANE Z NAJWYŻSZEJ JAKOŚCI STALI SZYBKOTNĄCEJ (HSS) DLA JAK NAJDOKŁADNIEJSZEGO CIĘCIA.

KONSTRUKCJA JEST ZAPROJEKTOWANA W TAKI SPOSÓB ABY METALOWE WIÓRY POWSTAŁE PODCZAS SKRAWANIA W ŁATWY SPOSÓB WYPADAŁY Z KORPUSU, ZAPOBIEGAJĄC USZKODZENIU GWINTU ORAZ SAMEGO NARZĘDZIA.

OFEROWANY ZESTAW ZAWIERA:

• KORPUS DO OSADZENIA NARZYNKI ORAZ PROWADNICY
• RAMIONA WKRĘCANE W KORPUS
• TB-945A - NARZYNKA 1"x24TPI
• TB-945B - NARZYNKA 1 1/8"x26TPI
• TB-945D - PROWADNICA 1"
• TB-945E - PROWADNICA 1 1/8"

PARAMETRY TECHNICZNE/SZCZEGÓŁY

• PRODUCENT: SUPER B
• LINIA PRODUKTÓW: PREMIUM
• MODEL: TB-1945
• KOLOR: CZARNY/SREBRNY

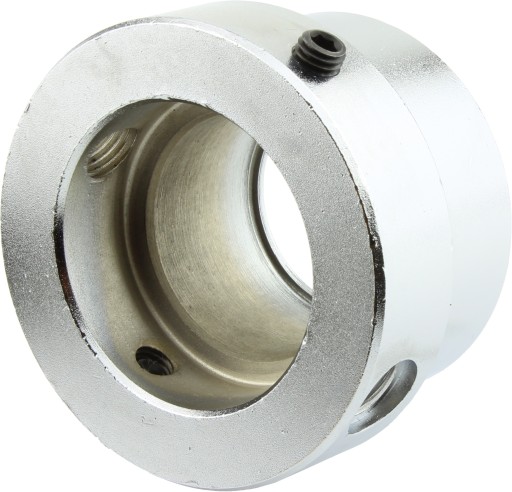

• STALOWY KORPUS DO OSADZENIA NARZYNKI ORAZ PROWADNICY (ŚREDNICA ZEWNĘTRZNA 77/66mm, SZEROKOŚĆ 47mm)
• STALOWE RAMIONA WKRĘCANE W KORPUS POKRYTE TWORZYWEM DLA POPRAWY CHWYTU (DŁUGOŚĆ 115mm, ŚREDNICA max 25mm)

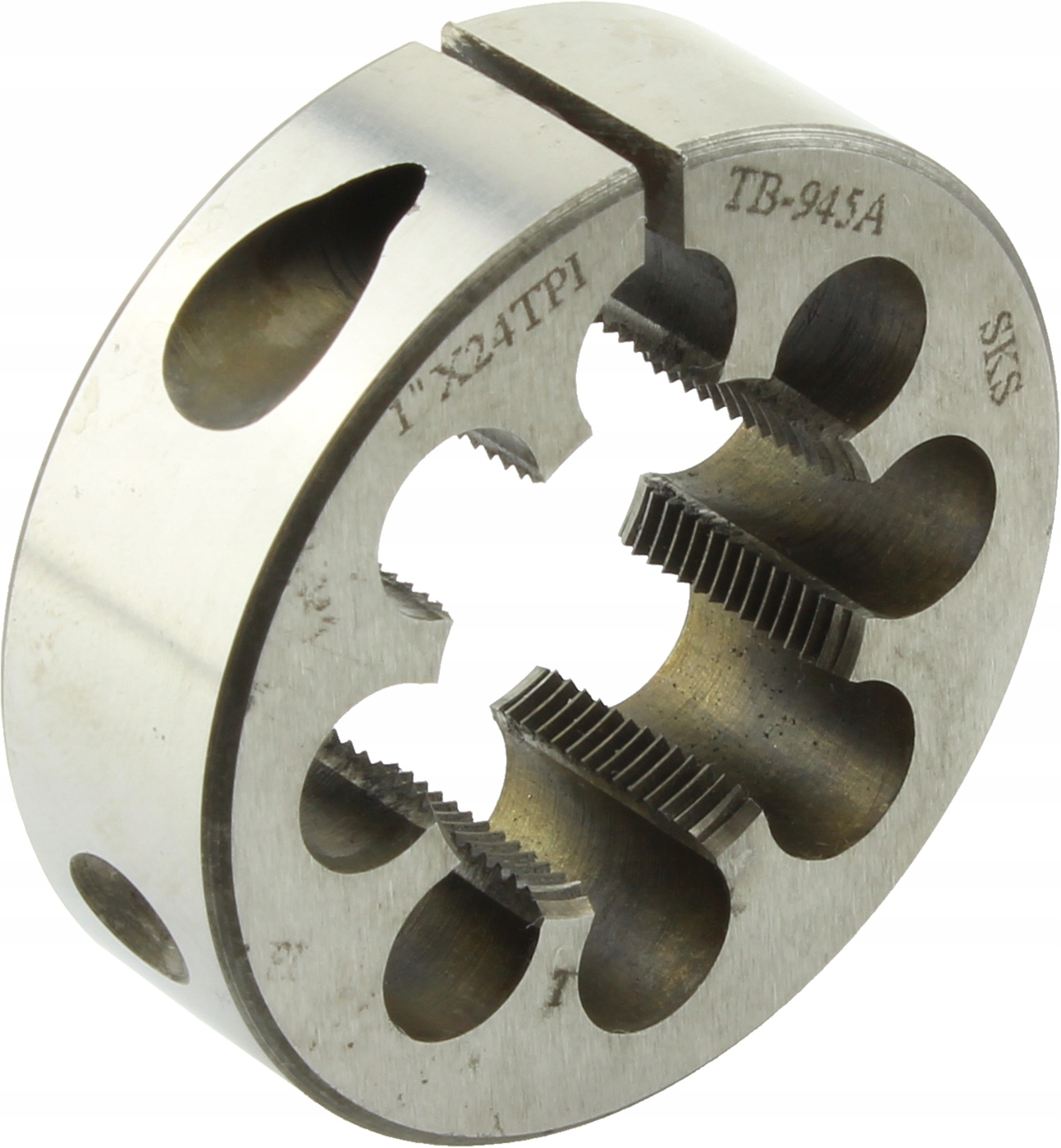

• TB-945A - NARZYNKA 1"x24TPI WYKONANA ZE STALI HSS, REGULOWANA (ŚREDNICA ZEWNĘTRZNA 50mm, SZEROKOŚĆ 16mm)

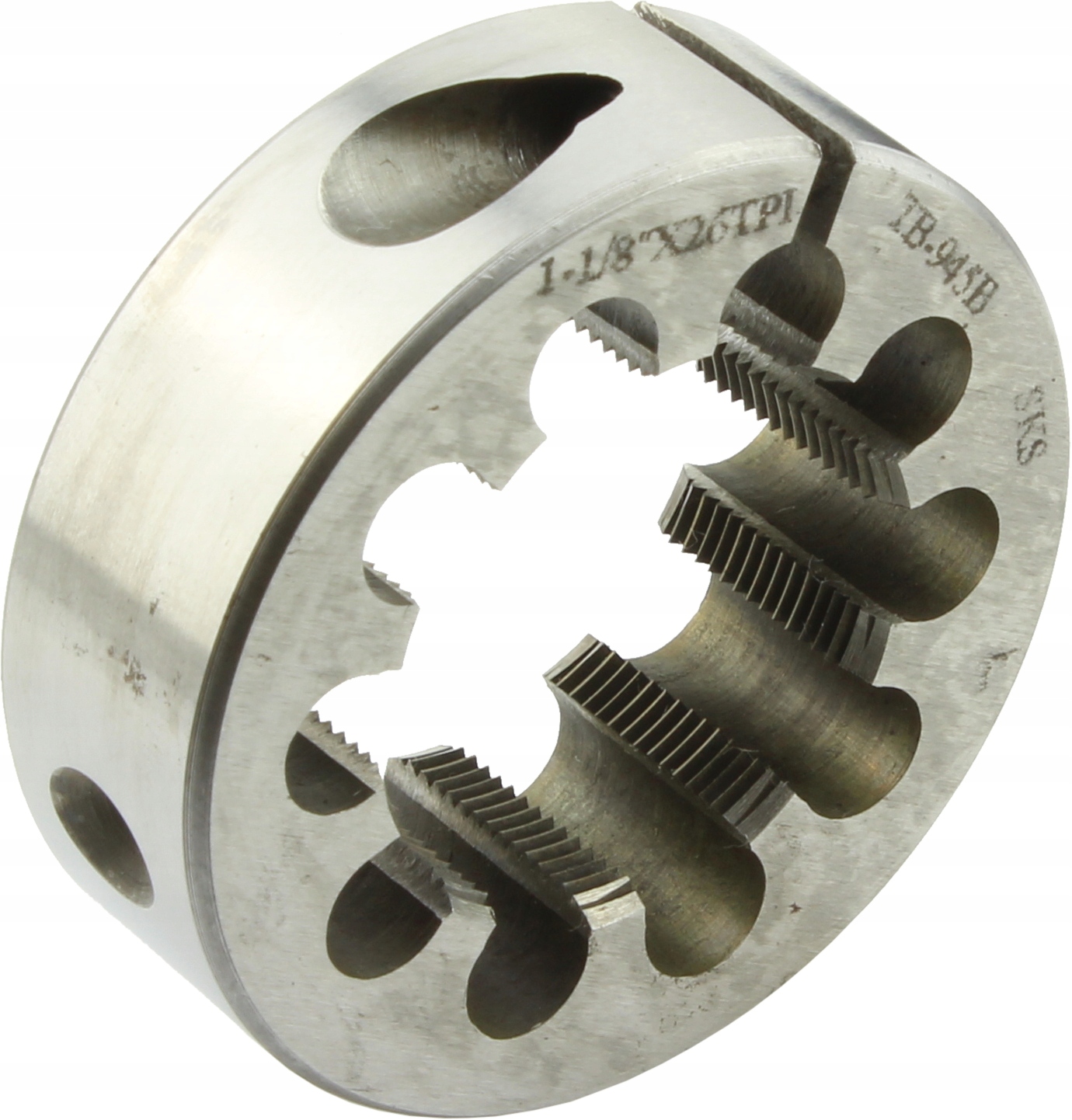

• TB-945B - NARZYNKA 1 1/8"x26TPI WYKONANA ZE STALI HSS, REGULOWANA (ŚREDNICA ZEWNĘTRZNA 50mm, SZEROKOŚĆ 16mm)

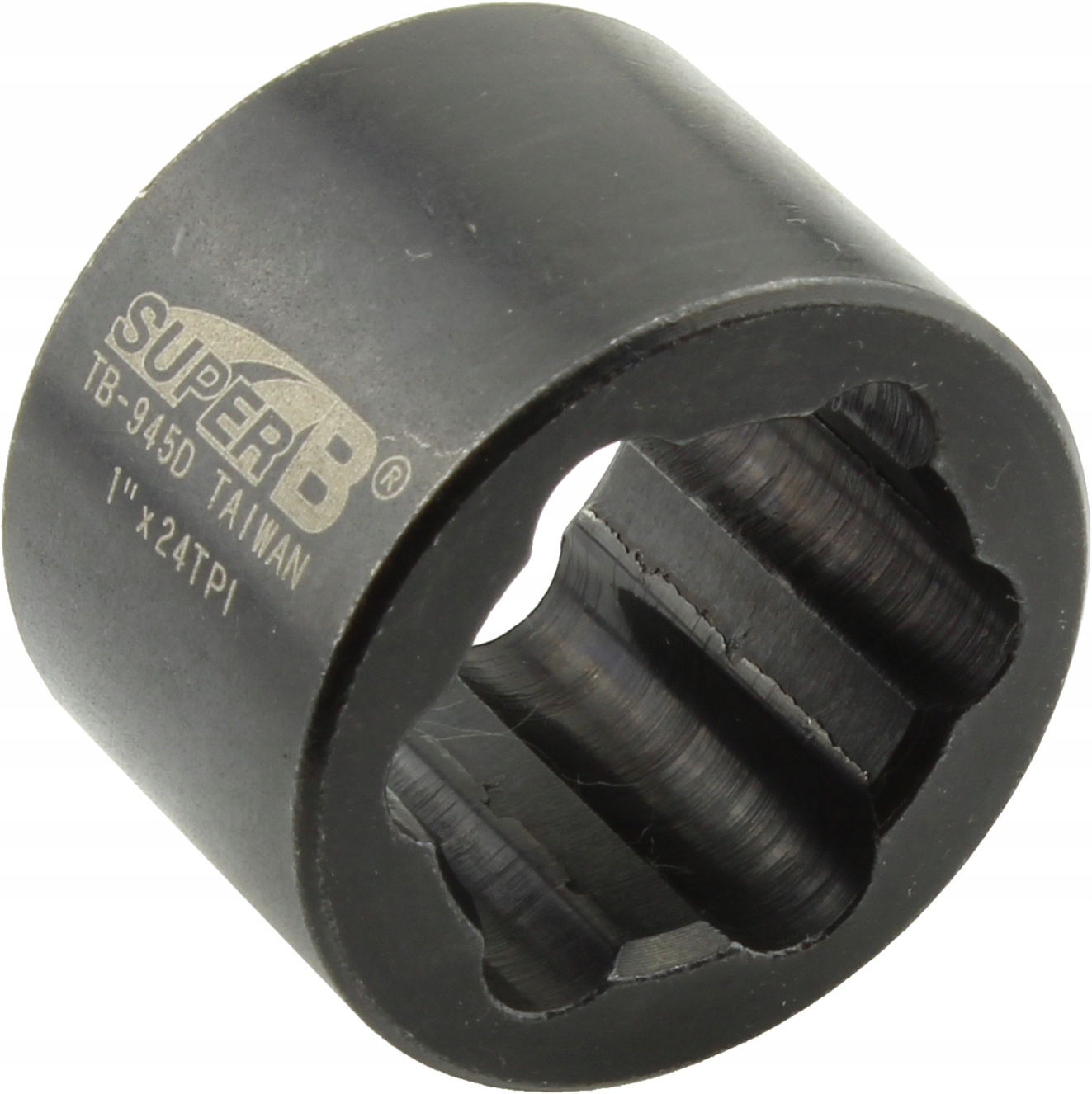

• TB-945D - PROWADNICA 1" WYKONANA ZE STALI Z ROWKAMI UMOŻLIWIAJĄCYMI OCZYSZCZANIE NARZĘDZIA Z WIÓR STALOWYCH (ŚREDNICA ZEWNĘTRZNA 40mm, SZEROKOŚĆ 27mm)

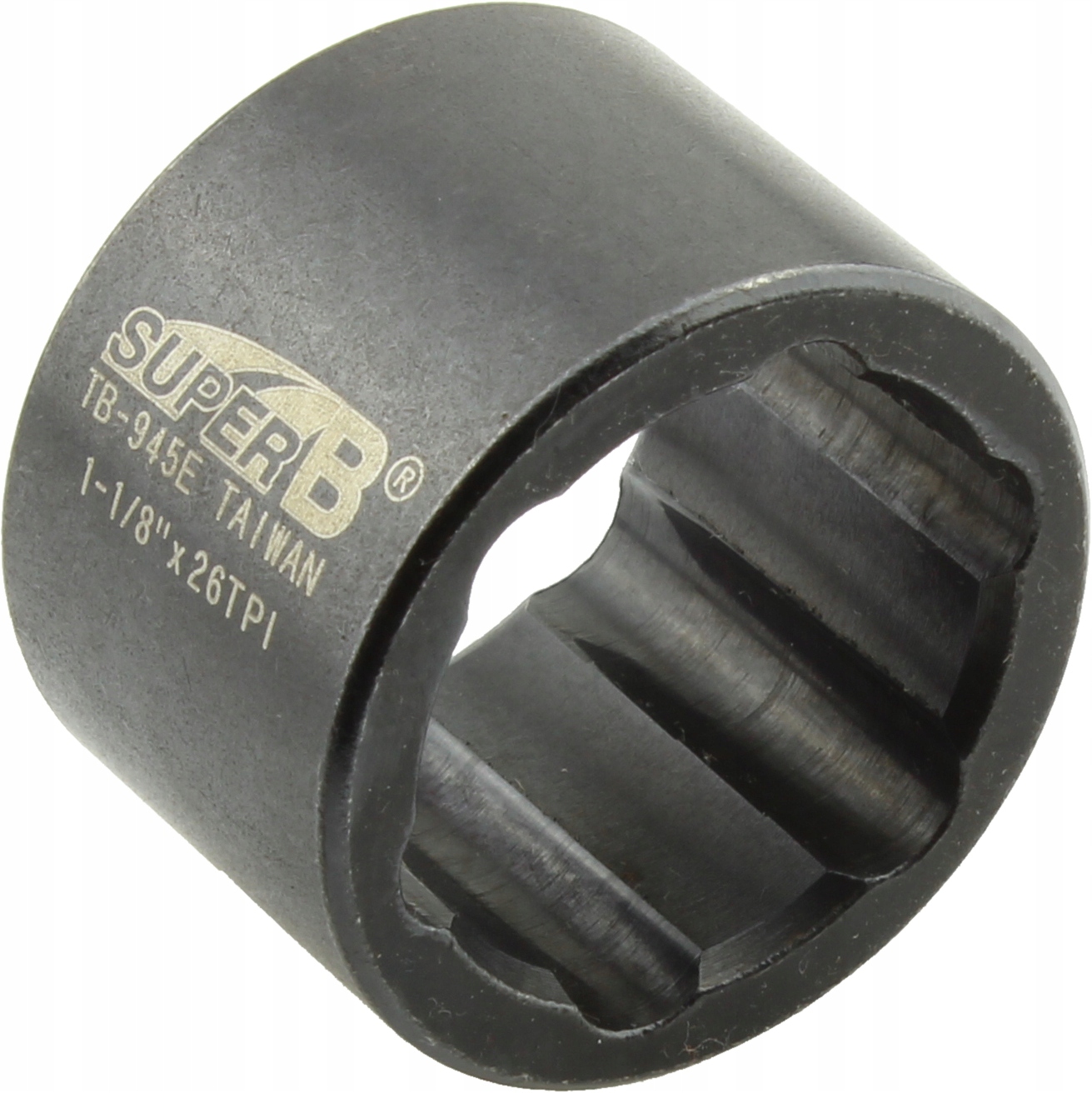

• TB-945E - PROWADNICA 1 1/8" WYKONANA ZE STALI Z ROWKAMI UMOŻLIWIAJĄCYMI OCZYSZCZANIE NARZĘDZIA Z WIÓR STALOWYCH (ŚREDNICA ZEWNĘTRZNA 40mm, SZEROKOŚĆ 27mm)
• MOŻLIWOŚĆ ODKRĘCANIA UCHWYTÓW W CELU ŁATWIEJSZEGO PRZECHOWYWANIA
• MASA: ok. 1720g
• PRZEZNACZENIE: NACINANIE LUB POPRAWIANIE JUŻ ISTNIEJĄCEGO GWINTU NA RURACH STEROWYCH WIDELCY KTÓRE NIE SĄ CHROMOWANE
• ZAPOZNAJ SIĘ Z INSTRUKCJĄ PRZED PIERWSZYM UŻYCIEM - UNIKNIESZ BŁĘDÓW I USZKODZENIA RAMY LUB WIDELCA.
• KRÓTKI FILM INSTRUKTAŻOWY: http://www.superbiketool.com/prod4.asp?menu=3&cid=17&pid=353

WAŻNE:

1. Używaj okularów ochronnych podczas pracy
2. Używaj płynu do gwintowania podczas pracy
3. Moment obrotowy śrub regulacyjnych na korpusie nie może być wyższy niż 1Nm
4. Sprawdź specyfikację przedniego widelca dostarczoną przez producenta zanim przystąpisz do pracy - czy rura sterowa może być nacinana. (Szczególną uwagę należy zwrócić na rury sterowe ze stopu aluminium lub lekkich stopów stali)

KRÓTKA INSTRUKCJA OBSŁUGI

1. Połącz ramiona z korpusem narzędzia
2. Dobierz narzynkę i prowadnicę dostosowaną do rozmiaru rury widelca którą zamierzasz nacinać (UWAGA! Narzynka i prowadnica muszą być zgodnych rozmiarów!)
3. Umieść prowadnicę w korpusie narzędzia jako pierwszą
4. Umieść narzynkę w korpusie narzędzia napisami na zewnątrz (Narzynka ma na swojej powierzchni zewnętrznej dwa zagłębienia - ustaw je w miejscu śrub regulacyjnych korpusu)
5. Lekko zablokuj śruby regulacyjne (pamiętaj że należy to zrobić naprawdę delikatnie - moment obrotowy nie powinien przekraczać 1Nm)
6. Umieść widelec w mocnym uchwycie
7. Nanieś płyn do gwintowania na rurę sterową
8. Umieść narzędzie na rurze sterowej (prowadnica jako pierwsza)
9. Powoli spasuj gwint narzynki z już istniejącym gwintem na rurze sterowej - unikniesz zniszczenia gwintu.
10. Dodaj płynu do gwintowania również na narzynkę narzędzia.

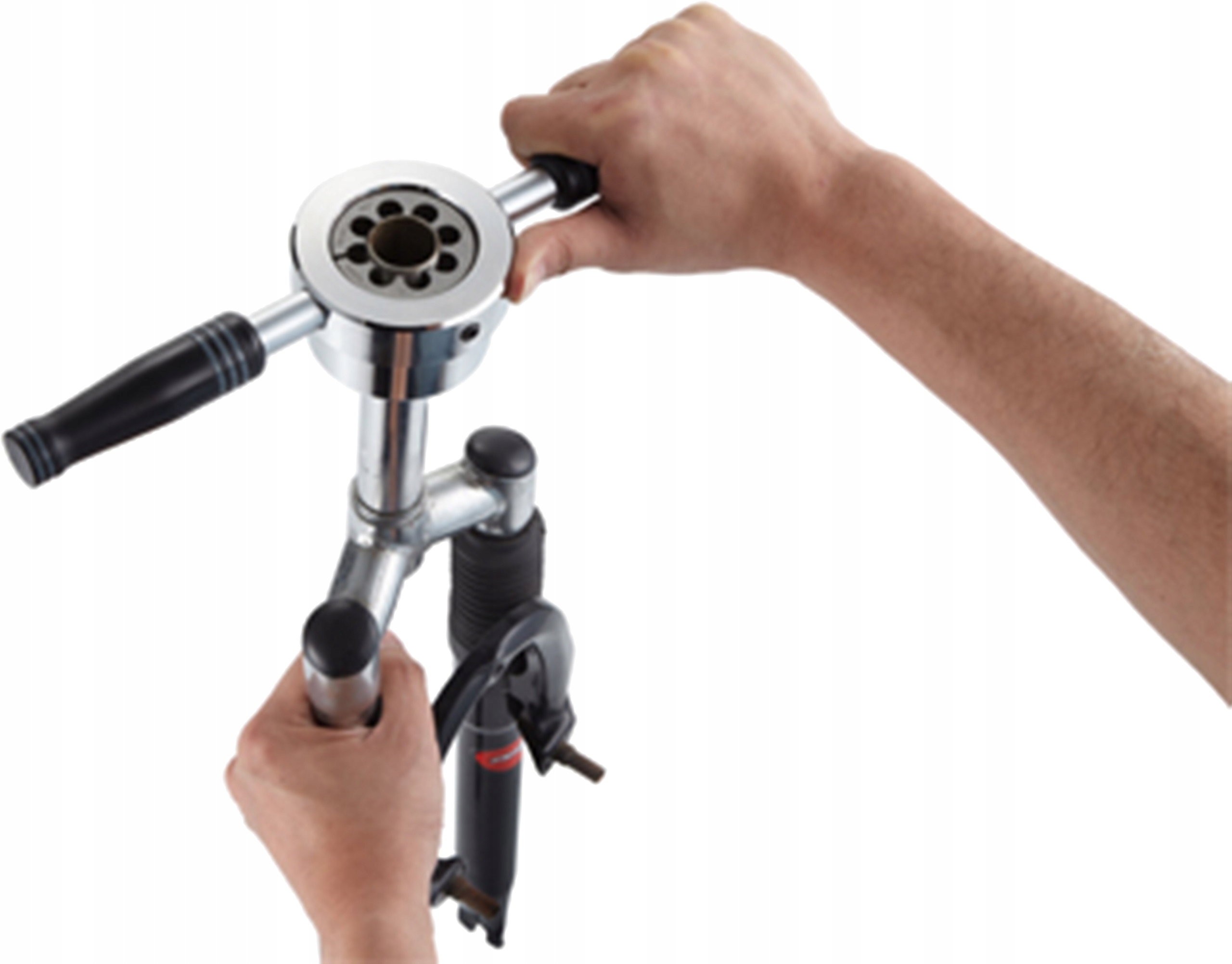

11. Trzymając za uchwyty narzędzia oburącz obracaj nim zgodnie z ruchem wskazówek zegara.
12. Nacinając gwint co dwa obroty narzędzia cofaj je o jeden (pomoże to w oczyszczaniu narzędzia ze skrawanych wiór)
13. Dodawaj co chwilę płynu do gwintowania aby uniknąć uszkodzenia narzynki.
14. Sprawdzaj co jakiś czas jak dużo gwintu już naciąłeś i czy jest to wystarczająco (nie ma potrzeby nacinać go w nadmiarze)
15. Po skończeniu nacinania zdemontuj narzędzie z rury sterowej obracając je przeciwnie do ruchu wskazówek zegara.
