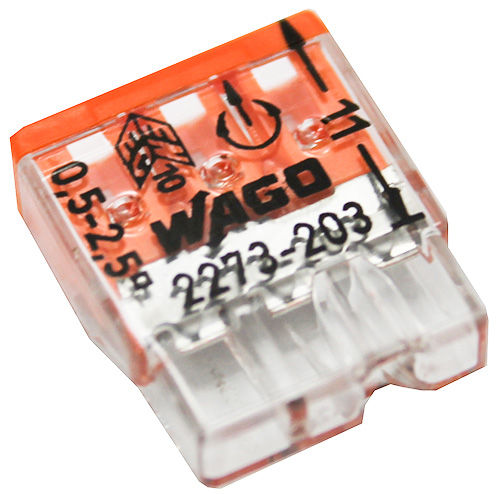

WAGO 2273-203 БЫСТРОРАЗЪЕМНЫЙ РАЗЪЕМ 3x2,5 ПРОВОДА 10 ШТ.

SZYBKOZŁĄCZKI 3X 0,5-2,5MM² (10 SZTUK) TRANSPARENTNA/POMARAŃCZOWA

2273-203 WAGO

DANE TECHNICZNE:

Wskazówka dotyczące bezpieczeństwa 1 - w instalacjach uziemionych

Parametry znamionowe - IEC/EN 60664-1

Napięcie znamionowe - 450V

Napięcie znamionowe udarowe - 4kV

Prąd znamionowy - 24A

Technika podłączania czujnika - PUSH WIRE

Rodzaj montażu - Push-in

Materiał podłączanego przewodu - miedź

Przewód jednodrutowy - 0,5 - 2,5 mm² / 18 - 14 AWG

Długość odizolowania przewodu - 11 mm

Łączna liczba zacisków - 3

Łączna liczba potencjałów - 1

Rodzaj oprzewodowania - oprzewodowanie z boku

Kolor - pomarańczowa

Klasa palności zgodna z UL 9V - V2

Obciążenie ogniowe - 0.03MJ

Ciężar - 1.017g

Temperatura otoczenia - 60 °C

Temperatura dopuszczalna długotrwale do - 105°C

Główna funkcja produktu - złączka wtykowa

Typ produktu - złączki instalacyjne

Ilość - 10 sztuk

Wymiary:

szerokość - 14 mm

wysokość - 5,8 mm

głębokość - 16,7 mm

-Do łączenia przewodów miedzianych

-Należy usunąć izolację z przewodu na długości 11 mm

-Testowa tulejka stykowa do sprawdzania obecności napięcia

-Dla przewodów od 0,5 do 2,5 mm²

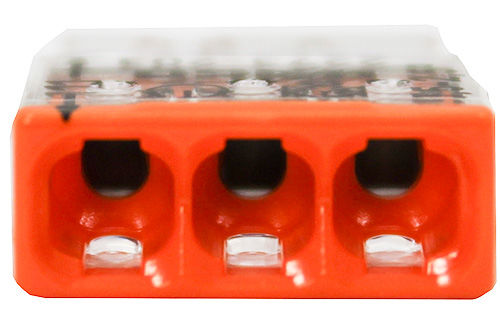

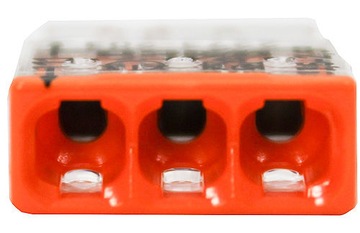

Przezroczysta obudowa złączki do puszek instalacyjnych gwarantuje bezpieczne i bezbłędne podłączanie przewodów jednodrutowych.Złączki do puszek instalacyjnych COMPACT z serii 2273 są o ponad 50% mniejsze niż złączki "WAGO" z serii 273. Istnieje możliwość tworzenia dowolnych kombinacji przewodów o przekrojach od 0,5 do 2,5 mm², prąd nominalny do 24 A i wyraźne rozróżnienie kolorystyczne ułatwiające szybką identyfikację – wszystko to stwarza doskonałe warunki do tworzenia instalacji. Przezroczysta obudowa umożliwia kontrolę wzrokową prawidłowego ułożenia przewodów. Wizjer do kontroli ochrony przed dotykiem pozwala sprawdzić, czy z przewody zostały prawidłowo odizolowane. Otwory pomiarowe są przystosowane do wszystkich dostępnych w handlu końcówek pomiarowych.
