РАСПРЕДЕЛИТЕЛЬ 8 КОНТУР С НАСОСНОЙ ГРУППОЙ ДЛЯ НАПОЛЬНОГО БЛОКА

Przedmiotem aukcji jest:

ROZDZIELACZ 8 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM

Kompletacja:

Rozdzielacz do podłogówki KF UGP 008 H-210 - ( KF-UGP-M.008 H-210 )

Zestaw mieszający rozdzielacza KF-GM1-60 ATM561 HISZP. - ( KF-GM1-60 ATM561 )

Złączka PEX 3/4 x 16 GW - adapter D16 - ( ART.8616 ZŁĄCZKA ) x 16 szt.

NOWOŚĆ

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

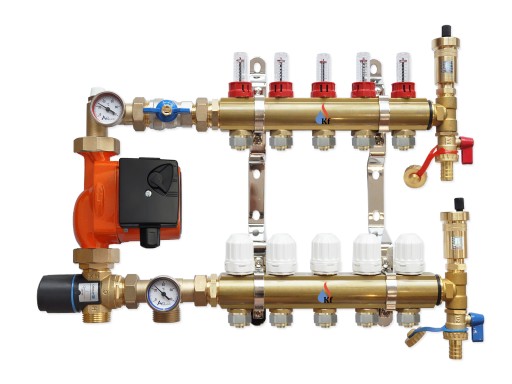

Zdjęcie podglądowe przedstawiające rozdzielacz o pięciu obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

- zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h

- termometr tarczowy - 2 szt.

- zawór kulowy

- odpowietrznik manualny

- nypel mosiężny 1" - 2 szt.

- pompa obiegowa OHI IBO 25-60/130

2) Belka górna ( MOSIĄDZ )

- przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )

- zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

- wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych

- nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )

- zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) komplet uchwytów montażowych polerowanych

- gumki tłumiące

- śruby montażowe

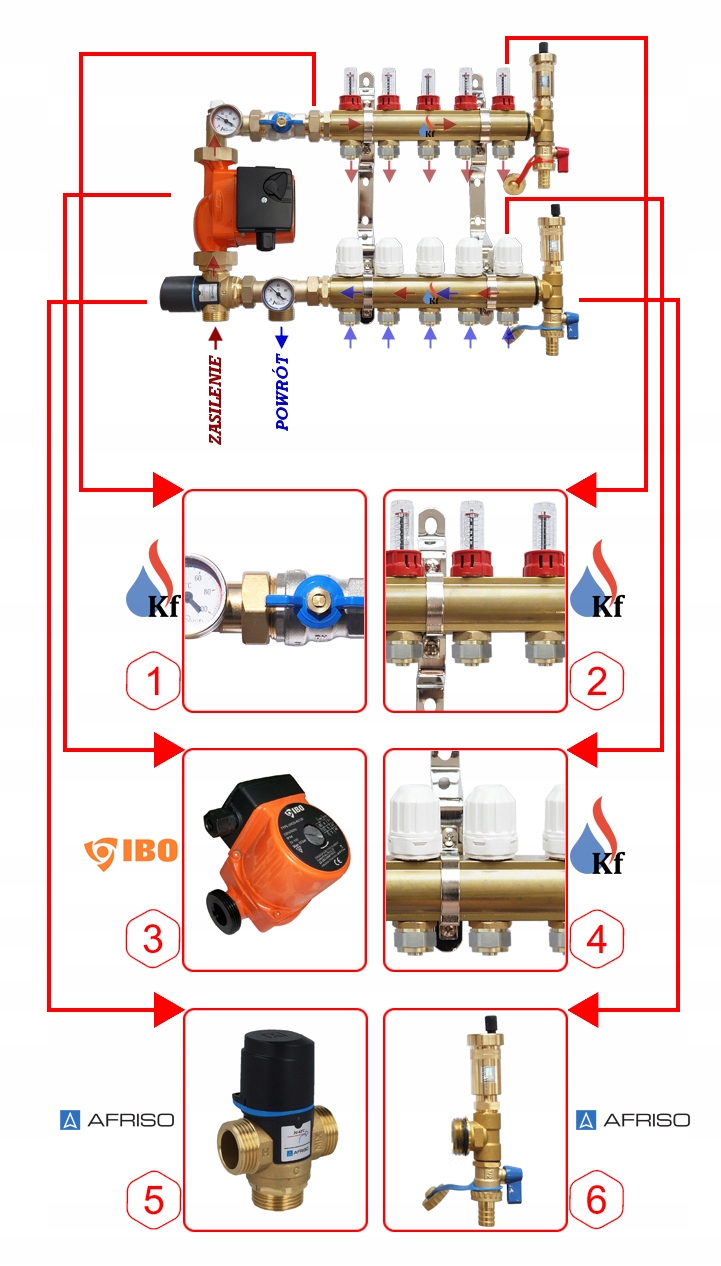

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Gniazdo GW 1/2" z odpowietrznikiem manualnym. Zawór kulowy.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa firmy OHI IBO typ 25-60/130.

Dane techniczne pompy:

Silnik: jednofazowy, 3 prędkości obrotowe

Napięcie zasilania: 230 V ~ 50 Hz

Max ciśnienie robocze: 10 bar

Temperatura medium: - 10oC do max 110oC

Rodzaj ochrony: IP 44

Długość przyłącza: 130 mm

1 bieg - 46 W

2 bieg - 63 W

3 bieg - 93 W

Wysokość podnoszenia: do 6m

Zalety:

• Pompa posiada znormalizowane rozmiary,
• Cicha praca,
• Łatwa w obsłudze i montażu,
• Zastosowane dobre łożyska ceramiczne.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 1".

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Na życzenie klienta istnieje możliwość modyfikacji rozdzielacza, co może mieć wpływ na jego końcową cenę.
