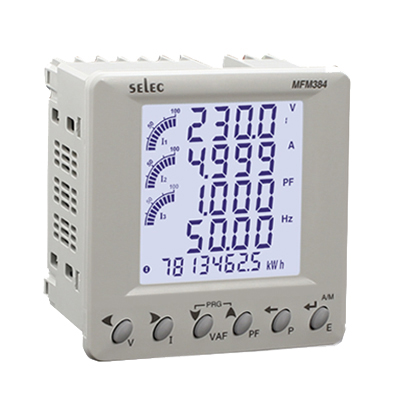

Измеритель сетевых параметров MFM384-C (RS485)

Miernik parametrów sieci MFM 384-C z komunikacją Modbus

Kod produktu: MFM384-C-CU-G

Producent: Selec

Funkcje:

• 3Ø (rzeczywisty RMS) napięcie
• 3Ø (rzeczywisty RMS) prąd
• 3Ø moc
• 3Ø współczynnik mocy
• częstotliwość
• energia
• programowalny CT/PT
• wyjście impulsowe

LCD / wskazanie parametru:

• wyświetlanie numeryczne dla wszystkich mierzonych parametrów
• procent prądu na barografie / wykresie

Napięcie zasilania: 85 do 270V AC

Montaż: tablicowy, 96x96mm

Rodzaj wejścia: 3Ø – 3/4 przewody, 2Ø – 3 przewody, 1Ø – 2przewody

Nominalny prąd wejściowy: 10mA – 5A (6A max) / (zewnętrzny CT musi być podłączony przy prądzie większym niż 5A)

Częstotliwość: 45 do 65 Hz

CT podstawowy: 1A/5A do 10.000A Uwaga: 1A lub 5A zależy od CT drugorzędnego

CT drugorzędny: 1A lub 5A

PT podstawowy: 100V do 5000 kV

PT drugorzędny: 100 do 500V AC (fazowo)

Klasa dokładności:

• klasa 0.5 dla energii aktywnej/reaktywnej/widocznej
• klasa 0.5 dla mocy aktywnej/reaktywnej/widocznej
• 0.5% z FS dla VL-L, VL-N, Avg.VL-N, Avg.VL-L, I, Avg.I
• 0.1% z FS dla częstotliwości
• ±0.01 dla współczynnika mocy i średniego współczynnika mocy

Wejściowe napięcie znamionowe:

• 11 do 300V AC max faza na neutral, 50/60Hz
• 19 do 519V AC max faza na faza, 50/60Hz

Wyjście:

• wyjście impulsowe: zakres napięcia – 24V DC
• prądowa – 100 mA max
• szerokość impulsu: 100 ms ± 50ms.

Komunikacja: Modbus RS485
