Миниатюрный ползунковый переключатель SS-12D00G3 SPDT

Dane techniczne:

• Przełącznik suwakowy SPDT miniaturowy
• Oznaczenie modelu: SS-12D00G3
• Ilość wyprowadzeń: trzy
• Max. prąd przełączania 0.5A / 50V DC
• Wytrzymałość napięciowa 500V / 1min

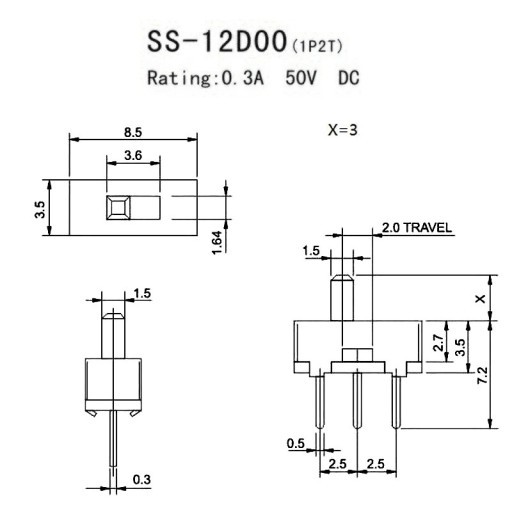

• Wymiary: 8.45 x 3.7 x 3.5
• Długość suwaka: 4mm
• Długość pinów 4.5mm
• Typ: 1 biegun 2 styki
• Rezystancja styku: 30 mΩ maksymalnie
• Rezystancja izolacji: 100 mΩ minimalnie przy 500 V DC
• Napięcie znamionowe: AC 500 V przez 1 min.
• Długość terminalu: 3 mm / 0,12 cala
• Odstęp pinów: 2,54 mm / 1 cala
• Rozmiar głównego ciała (bez pinów i gałki): 8 x 4 x 3,8 mm / 0,31 x 0,16 x 0,15 (dł. x szer. x wys.)
• Rozmiar całkowity przełącznika: 8 x 4 x 10 mm / 0,31 x 0,16 x 0,39 (dł. x szer. x wys.)
• Rozmiar gałki: 1,5 x 1,5 x 3 mm / 0,06 x 0,06 x 0,12 (dł. x szer. x wys.)
• Materiał (zewnętrzny): tworzywo sztuczne, metal
• Główny kolor: srebrny, czarny.

MINIATUROWY PRZEŁĄCZNIK SUWAKOWY SS-12D00G3 SPDT jest często używany w elektronice do włączania i wyłączania obwodów elektrycznych. Może być stosowany w urządzeniach elektronicznych, takich jak wzmacniacze, zasilacze, urządzenia testowe, itp. Z powodu swojej małej wielkości, jest również często używany w aplikacjach, w których jest potrzebna minimalna ingerencja mechaniczna, takich jak przełączanie źródeł sygnału, wybieranie trybów pracy urządzenia, itp.

MINIPRZEŁĄCZNIK SS-12D00G3 SPDT posiada wiele zalet, w tym:

• Małe rozmiary: Dzięki swojej niewielkiej wielkości, jest łatwy do zainstalowania w miejscach o ograniczonej powierzchni.
• Niska rezystancja styku: Przełącznik ma rezystancję styku na poziomie 30mΩ maksymalnie, co oznacza, że jest on skuteczny w przesyłaniu małych prądów elektrycznych.
• Wysoka rezystancja izolacji: Przełącznik posiada rezystancję izolacji na poziomie 100mΩ minimalnie, co oznacza, że jest on dobrze izolowany od innych części układu.
• Wysokie napięcie znamionowe: Przełącznik jest w stanie wytrzymać napięcie znamionowe wynoszące AC 500V przez 1 minutę, co oznacza, że jest on odpowiedni do wielu aplikacji wysokiego napięcia.
• Prosty montaż: Przełącznik jest dostępny w wersji z otworami montażowymi o odstępie 2,54 mm, co umożliwia łatwy montaż na płytkach drukowanych.
