Электронная нагрузка 200В 20А 150Вт____BTE-551

Elektroniczne obciążenie 200V 20A 150W

Dane techniczne:

• sztuczne obciążenie o regulowanym prądzie
• regulacja prądu obciążenia od 0 do 20A
• 2 potencjometry do regulacji prąd obciążenia
• --> potencjometr do regulacji zgrubnej
• --> potencjometr do regulacji precyzyjnej
• zakres dopuszczalnego napięcia do 200V
• maksymalny prąd obciążenia 20A
• maksymalna moc obciążenia: 150W
• wyposażony w wielofunkcyjny miernik parametrów elektrycznych
• wyświetlacz LCD z podświetlaniem
• --> woltomierz - pomiar napięcia
• --> amperomierz - pomiar prądu
• --> watomierz - pomiar mocy obciążenia
• --> termometr - pomiar temperatury
• --> timer - pomiar czasu pracy urządzenia
• --> pomiar pojemności ładowanego / rozładowywanego akumulatora baterii
• złącza wejściowe:
• ==> terminal block do przykręcenia przewodów
• ==> DC-Jack
• ==> gniazdo miniUSB
• ==> gniazdo microUSB
• ==> gniazdo USB typ C
• wyposażony w duży radiator
• radiator z coolerem czyli wentylatorem
• inteligentne sterowanie wiatrakiem
• (załączany w razie potrzeby)
• napięcie zasilania złącze DC-JACK: 6 - 20Vdc
• złącze zasilania micro USB (można wykorzystać powerbank lub ładowarkę telefonu lub komputer)

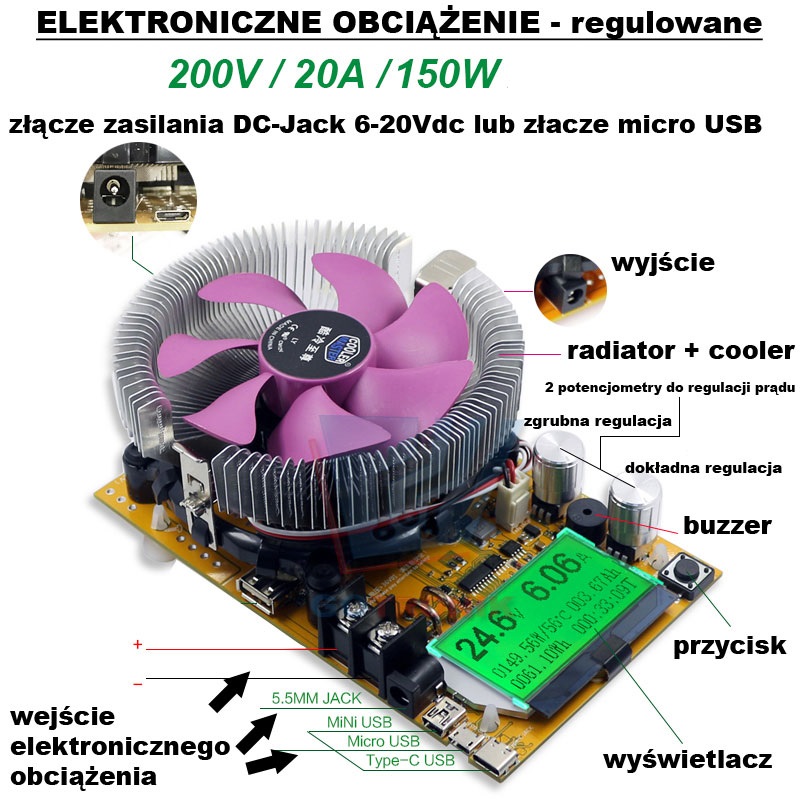

Moduł aktywnego regulowanego sztucznego obciążenia prądowego o maksymalnym prądzie wejściowym 20A i mocy maksymalnej 150W. Elektronicznym elementem na który jest obciążeniem jest tranzystor MOSFET dużej mocy. Do regulacji prądu obciążenia mamy do dyspozycji 2 potencjometry regulacyjne: do nastawy zgrubnej i precyzyjnej prądu obciążenia. Wielofunkcyjny wyświetlacz LCD z podświetleniem bardzo znacząco zwiększa funkcjonalność i komfort pracy z elektronicznym obciążeniem. Nie ma potrzeby dołączania dodatkowych zewnętrznych przyrządów pomiarowych. Na wyświetlaczu LCD urządzenia prezentowane są zmierzone parametry: napięcie, prąd, moc, temperatura, pobór energii elektrycznej, pomiar pojemności ładowanego lub rozładowywanego akumulatora, ogniwa, oraz czas trwania procesu. Przy obciążeniu elektrycznym badanego zasilacza lub akumulatora na tranzystorze moc wytracana jest głównie w postacji ciepła. Dlatego elektroniczne obciążenie jest wyposażone w duży radiator i wentylator chłodzący, który załączany jest w razie potrzeby. W przypadku małych obciążeń prądowych nie załącza się praca wentylatora i chłodzenie jest pasywne.

Aktywne obciążenie prądowe może zostać wykorzystane do badania i testowania zasilaczy napięcia stałego, źródeł prądowych. Dzięki płynnej regulacji prądu obciążenia możemy precyzyjnie ustawić prąd rozładowania badanego ogniwa lub akumulatora i zmierzyć jego faktyczną pojemność. Do dyspozycji mamy 5 różnego rodzaju zacisków wejściowych: podstawowe wysokoprądowe zacisko do przykręcenia przewodów, standardowe gniazdo DC-Jack, oraz 3 typy gniazd USB mini/micro/typ-c USB.

W zestawie:

• elektroniczne obciążenie DC 150W
• przewody zakończone krokodylkami
• przewód wtyk USB - krokodyl
• zasilacz sieciowy
