КЛАПАН термостат ограничитель RTL НАПОЛЬНЫЙ - ограничительный клапан ESCO 3/4

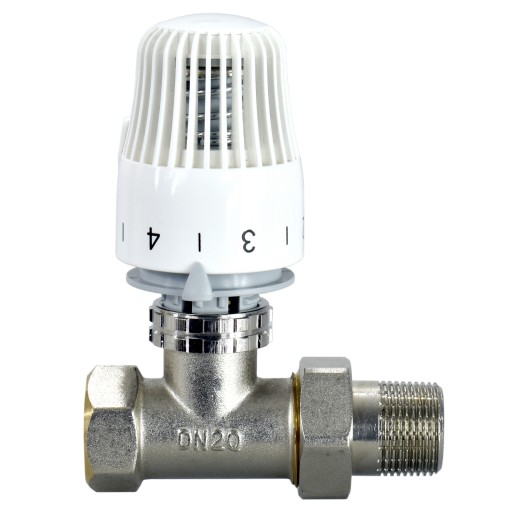

Głowica RTL + zawór 3/4" z wkładką UBG, Zawór RTL do ogrzewania podłogowego, NO: RTL-1

Zestaw do regulacji temperatury powrotu RTL jest regulatorem który utrzymuje zadaną temperaturę wody w instalacji ogrzewania podłogowego. Zestaw stosuję się do utrzymywania temperatury podłogi w mieszanych systemach grzewczych, ogrzewanie podłogowe/grzejnikowe.

Opis działania:

Ogranicznik temperatury na powrocie RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika lub pętli ogrzewania podłogowego. Temperatura wody przenoszona jest z korpusu zaworu na czujnik. Jeśli nastawiona na głowicy wartość temperatury jest niższa od temperatury wody, regulator się zamyka, a jeśli wyższa regulator się otwiera.

Dane techniczne:

• Przyłącze głowicy: M30x1,5
• Zakres nastawy: 20...50°C
• Ciśnienie statyczne: PN10
• Medium: woda, woda/glikol
• Wymiar zamknięcia: 11,5mm
• Średnica przyłącza: 3/4"

W zestawie:

• głowica RTL, ogranicznik temperatury powrotu,
• zawór grzejnikowy z wkładką zaworowa typu UBG

Rozwiązania do ogrzewania podłogowego ESCO RTL

W naszej ofercie znajdą Państwo szeroki zakres zaworów, termostatów oraz siłowników do ogrzewania podłogowego

1. Rozwiązania termostatyczne sterowane manualnie

A.RTL-1 zawór ograniczający temperaturę powrotu

B.RTL-BOX3 kasetowy ogranicznik temperatury z zaworem termostatycznym sterującym dodatkowo temperaturą powietrza

C.RTL-BOX4 kasetowy ogranicznik temperatury z zaworem M30x1,5 umożliwiającej montaż np: siłownika (głowica RTL za drzwiczkami)

D.RTL-BOX5 kasetowy ogranicznik temperatury z zaworem M30x1,5 umożliwiającej montaż np: siłownika (głowica RTL wystaje przez otwór - łatwy dostęp do zmiany temperatury podłogi)

2. Rozwiązania rozbudowane o sterowanie automatyczne za pomocą termostatów ESCO

E. Zawór termostatyczny 3/4  + siłownik DF110E

F.RTL-BOX5 + siłownik DF110E

G.RTL-BOX4 + siłownik ST-30

Zawory E, F oraz G ze sterownikiem ESCO pozwalają automatycznie sterować temperaturą dostosowując ją do odpowiedniej pory dnia.

Regulatory temperatury ESCO 2,3,4,5 mogą zostać doposażone o zewnętrzny czujnik temperatury, pozwalającej dodatkowo ograniczyć temperaturę podłogi lub czynnika w instalacji lub sterować temperaturą podłogi.

1. TC-320* (termostat tygodniowy)
2. TC-410 (termostat tygodniowy)
3. TC-510 / TC-520 (termostat tygodniowy)
4. TC-910 / TC-920 (termostat tygodniowy)
5. TC-210* / TC210e**

* - BRAK MOŻLIWOŚCI PODPIĘCIA DODATKOWEGO CZUJNIKA REGULACJA NA PODSTAWIE WBUDOWANEGO CZUJNIKA TEMPERATURY

** - CZUJNIK TEMPERATURY ZEWNĘTRZNEJ NA PRZEWODZIE W ZESTAWIE
