Голосовое управление Домофонная трубка URMET 1132 1133

FABRYCZNIE NOWA ORYGINALNA REGULACJA GŁOŚNOŚCI WYWOŁANIA / WYŁĄCZENIE 1132/53P

DO UNIFONÓW MARKI MIWI URMET MODELE:

1132, 1132/1, 1133, 1133/1

Symbol: 74588

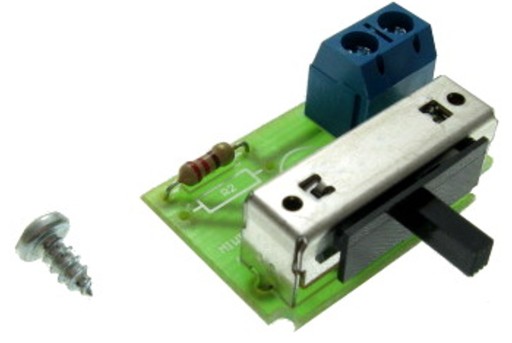

Regulator i Wyłącznik głośności sygnału wywołania 1132/53P do unifonów 1132 Scaitel i 1133 Atlantico.

Urządzenie służy do wyłączenia oraz regulacji głośności sygnału wywołania w unifonach mod. 1132 oraz 1133 Atlantico. Urządzenie instalowane jest wewnątrz unifonu w dolnej części jego podstawy, z której wystaje trójpozycyjna dźwignia.

• Położenie (min) - brak sygnału wywołania
• Położenie (med) - Średni poziom głośności sygnału wywołania;
• Położenie (max) - maksymalny poziom głośności sygnału wywołania

Opis zacisków pod przewody:

Na płytce znajdują się dwa zaciski z których jeden należy połączyć z zaciskiem (CA) unifonu, drugi zacisk podłączamy do przycisku wywołania panela domofonowego (kolejność zacisków nie ma znaczenia).

Montaż regulatora w unifonie.

Aby zamontować regulator w unifonie 1132 należy:

• 1) Zdjąć płytę czołową unifonu.
• 2) Przykręcić płytkę regulatora w dolnej części podstawy unifonu wykorzystując wkręt dostarczony wraz z regulatorem.
• 3) Podłączyć przewody pod zaciski.
• 4) Założyć powtórnie płytę czołową unifonu.

Aby zamontować regulator w unifonie 1133 należy:

• 1) Zdjąć płytę czołową unifonu.
• 2) Usunąć zaślepkę z otworu przeznaczonego na dźwignię regulatora.
• 2) Przykręcić płytkę regulatora w dolnej części podstawy unifonu wykorzystując wkręt dostarczony wraz z regulatorem.
• 3) Podłączyć przewody pod zaciski.
• 4) Założyć powtórnie płytę czołową unifonu.

Dane Techniczne:

• Wymiary: 30x21x12 mm

Cena dotyczy 1 szt.
