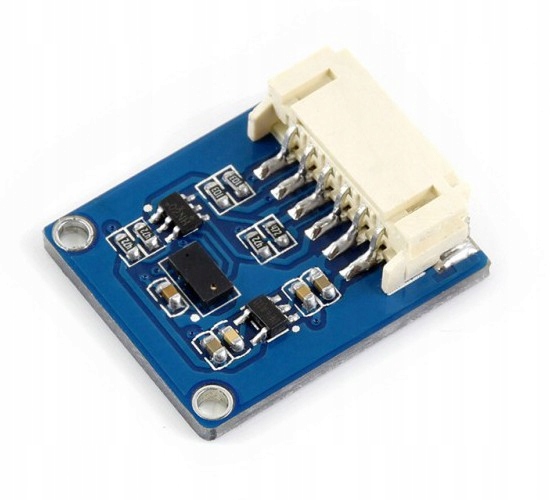

VL53L0X ToF датчик дальности, дальность действия до 2 м

Czujnik odległości VL53L0X

to moduł oparty na VL53L0X od ST, wykorzystujący technologię Time-of-Flight (ToF). Moduł posiada  zasieg do 2 m, Komunikacja z układem odbywa się przez interfejs I2C. Układ charakteryzuje się niskim poborem mocy.

Firma ST wprowadziła nową generację wysoko wydajnych czujników zbliżeniowych i zakresowych , opartych na technologii FlightSense ™ Time-of-Flight (ToF).

W przeciwieństwie do innych czujników zbliżeniowych wykorzystujących prostą technologię podczerwieni (IR) , która jedynie mierzy siłę sygnału i może być zależna od współczynnika odbicia obiektu, czujniki FlightSense ™ bezpośrednio mierzą odległość do obiektu w oparciu o czas, w którym emitowane fotony mają zostać odbite, umożliwiając dokładny zakres odległości niezależnie od charakterystyki powierzchni obiektu.

• Interfejs komunikacyjny I2C, sterowanie włączaniem / wyłączaniem modułu odbywa sie poprzez piny IO
• Wbudowany konwenter stanów logicznych, umożliwia pracę a mikrokontrolerami o logice 3.3V oraz 5V
• Producent udostępnia przykłady oprogramowania dla Raspberry Pi / Arduino / STM32

Specyfikacja:

• Operating voltage: 3.3V/5V
• Dimension: 20mm × 24mm
• Mounting holes size: 2.0mm
• Ranging distance: 30 ~ 2000mm
• Ranging accuracy: ±5% (high speed mode), ±3% (high accuracy mode)
• Ranging time (min): 20ms (high speed mode), 200ms (high accuracy mode)
• Field of view: 25°
• Laser wavelength: 940nm
• Operating temperature: -20 ~ 70°C

Pin Out

• VCC: zasilanie 3,3 V / 5 V.
• GND: masa
• SDA: dane I2C
• SCL: zegar I2C
• SHUT: shutdown control, connects to IO pin
• INT: interrupt output, connects to IO pin

Dodatkowe informacje Wiki www.waveshare.com/wiki/VL53L0X_Distance_Sensor

W zestawie:

1. VL53L0X Distance Sensor x1
2. PH2.0 6PIN wire 20cm x1
