ГИБОЧНАЯ МАШИНА 2500х0,7мм MAAD С НОЖНИЦАМИ

ZAGINARKA DO BLACHY ZG-2500/0.7 MAAD Z NOŻYCAMI KRĄŻKOWYMI

.          Szybkie terminy realizacji. Zadzwoń !

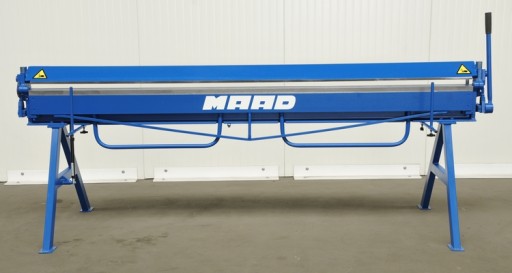

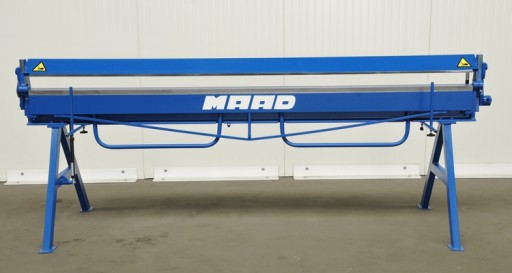

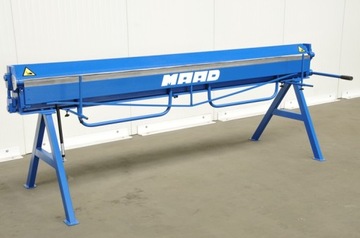

ZG-2500/0.7 to model zaginarki produkowany z myślą o dekarzach, wymagających większej niż typowe maszyny długości roboczej. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Wąska belka gnąca umożliwia wykonywanie złożonych obróbek blacharskich. Szczególnie przydatna przy gięciu parapetów okiennych. W wyposażeniu zaginarki znajdują się nożyce krążkowe NK-0.8 służące do cięcia blach wzdłuż linii prostej.

Parametry techniczne/wyposażenie zaginarki:

• szerokość robocza - 2640 mm
• max. grubość zaginanej blachy – 0,7 mm ( dla Rm<400MPa )
• prześwit miedzy belkami - 85-100 mm
• szerokość belki zaginającej – 20 mm
• maksymalny kąt gięcia – 135 stopni
• masa maszyny - 300 kg
• odkręcane nogi - znacznie ułatwiają transport i załadunek

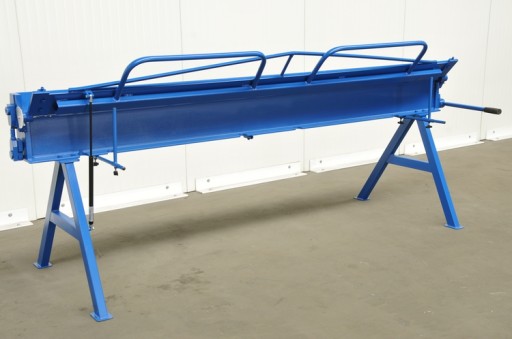

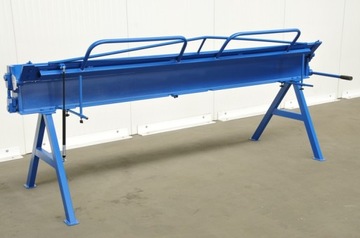

• stelaż zakładany z tyłu maszyny do podtrzymania blachy
• przymiary do cięcia blachy
• kątomierz w wyposażeniu standardowym
• siłownik gazowy wspomagający podnoszenie belki gnącej
• siłownik gazowy wspomagający podnoszenie belki dociskowej

Parametry techniczne nożyc:

• max. grubość ciętej blachy - 0,8 mm ( dla Rm<400MPa)
• masa nożyc – 7 kg

Gabaryty maszyny:

• wysokość – 1.005 mm
• szerokość – 2.850 mm
• głębokość – 930 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

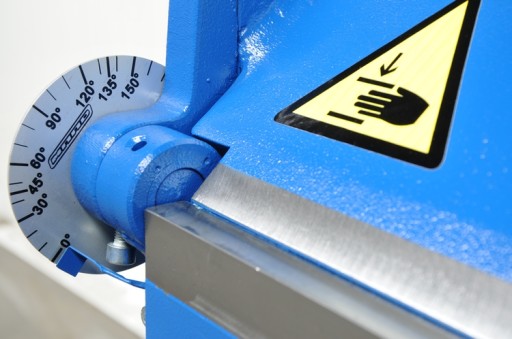

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Siłownik gazowy wspomaga podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

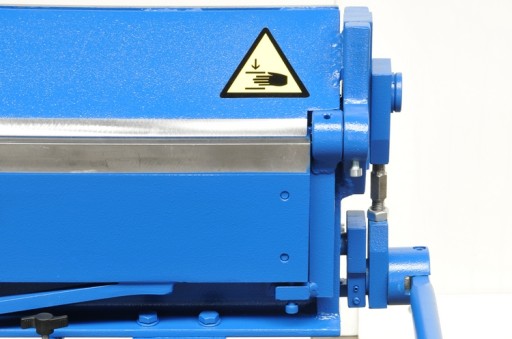

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

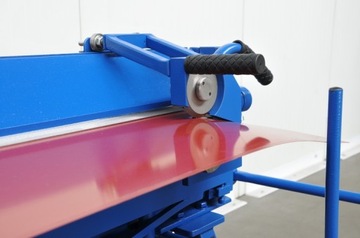

Belka dociskowa jest tak skonstruowana, że jej górna część stanowi jedną z prowadnic dla nożyc krążkowych. Drugą prowadnicą jest belka gnąca zaginarki. Blachę tniemy, po uprzednim jej zamocowaniu na zaginarce.

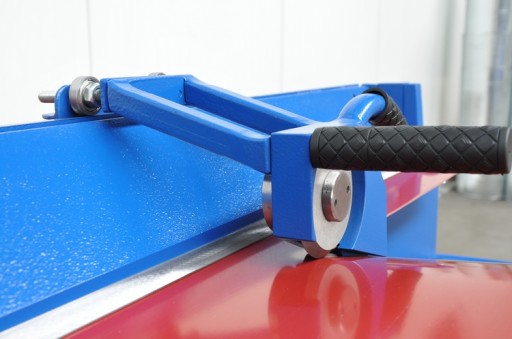

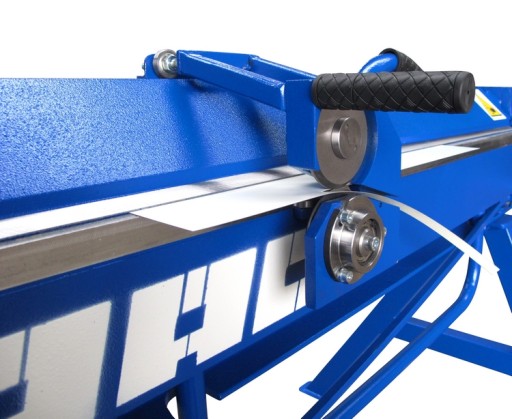

Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe zamocowane w korpusie za pomocą piast. Noże wykonane ze stali narzędziowej i hartowane, są ułożyskowane w piastach za pomocą łożysk kulkowych.

Mocowanie nożyc jest odkręcane. Po zamianie mocowania, można nożyce używać do innych typów zaginarek oraz urządzeń.

Elementy maszyn  wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka i nożyce pokryte są podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
