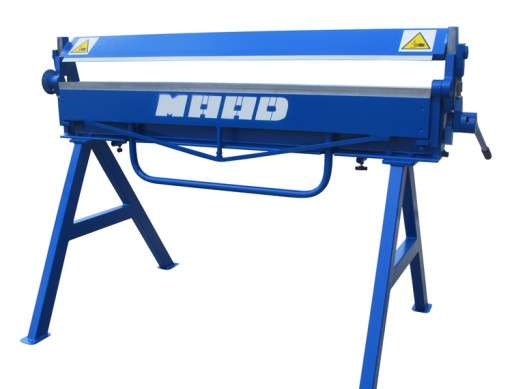

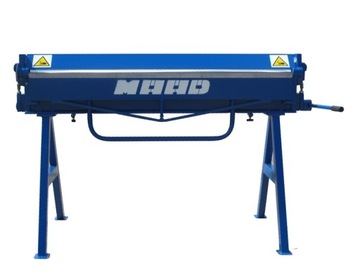

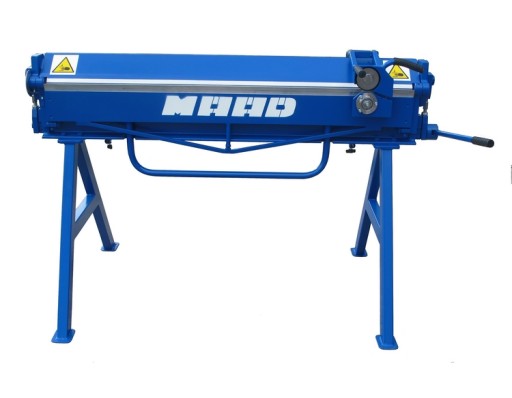

ZAGINARKA GIĘTARKA 1400 x1,5mm MAAD Z NOŻYCAMI

ZAGINARKA DO BLACHY ZG-1400/1.5 MAAD Z NOŻYCAMI KRĄŻKOWYMI

.          Szybkie terminy realizacji. Zadzwoń !

Niewielkie gabaryty, zwarta konstrukcja, mobilność, stabilność, wysoka jakość wykonania, to tylko niektóre z wielu zalet zaginarki ZG-1400/1.5. Maksymalny kąt gięcia do 135 stopni. Grubość giętej blachy do 1,5 mm przy belce zaginającej o szerokości roboczej tylko 20 mm. W wyposażeniu zaginarki znajdują się nożyce krążkowe NK-0.8 służące do cięcia blach wzdłuż linii prostej.

Parametry techniczne/wyposażenie zaginarki:

• szerokość robocza - 1400 mm
• max. grubość zaginanej blachy – 1,5 mm ( dla Rm<400MPa )
• prześwit miedzy belkami - 85-100 mm
• szerokość belki zaginającej – 20 mm
• maksymalny kąt gięcia – 135 stopni
• masa maszyny - 150 kg
• odkręcane nogi - znacznie ułatwiają transport i załadunek
• stelaż zakładany z tyłu maszyny do podtrzymania blachy
• przymiary do cięcia blachy
• kątomierz w wyposażeniu standardowym
• siłownik gazowy belki dociskowej

Parametry techniczne nożyc:

• max. grubość ciętej blachy - 0,8 mm ( dla Rm<400MPa)
• masa nożyc – 7 kg

Gabaryty maszyny:

• wysokość – 1.005 mm
• szerokość – 1.610 mm
• głębokość – 930 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

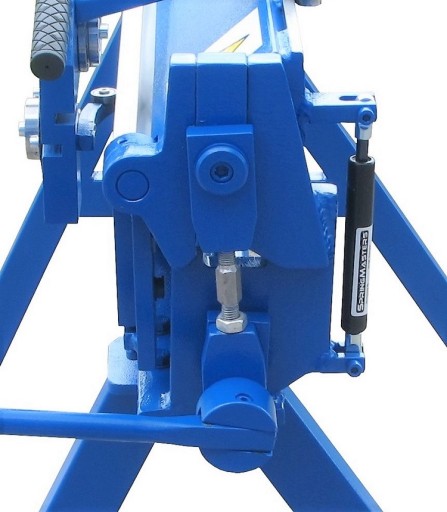

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka dociskowa posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

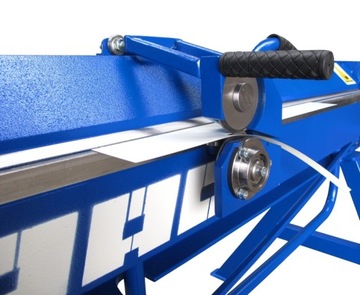

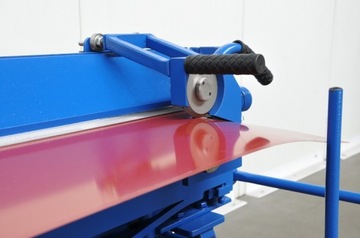

Belka dociskowa jest tak skonstruowana, że jej górna część stanowi jedną z prowadnic dla nożyc krążkowych. Drugą prowadnicą jest belka gnąca zaginarki. Blachę tniemy, po uprzednim jej zamocowaniu na zaginarce.

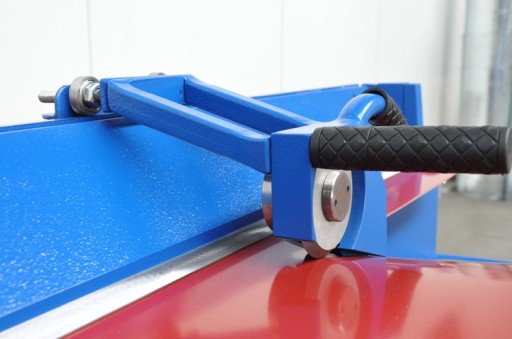

Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe zamocowane w korpusie za pomocą piast. Noże wykonane ze stali narzędziowej i hartowane, są ułożyskowane w piastach za pomocą łożysk kulkowych.

Mocowanie nożyc jest odkręcane. Po jego zamianie, można nożyce używać do innych typów zaginarek oraz urządzeń.

Elementy maszyn  wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka i nożyce pokryte są podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
