ГИБОЧНАЯ МАШИНА ГИБОЧНАЯ МАШИНА 1400х1,5 мм, НОЖНИЦЫ И ВЫЖИГАТЕЛЬНАЯ МАШИНА

.                                    ZAGINARKA DO BLACH ZG-1400/1.5 MAAD

.            Z NOŻYCAMI KRĄŻKOWYMI NK-0.8 I DOGNIATAKIEM ROLKOWYM DF-0.1

.          Szybkie terminy realizacji. Zadzwoń !

Niewielkie gabaryty, zwarta konstrukcja, mobilność, stabilność, wysoka jakość wykonania, to tylko niektóre z wielu zalet zaginarki ZG-1400/1.5. Maksymalny kąt gięcia do 135 stopni. Grubość giętej blachy do 1,5 mm przy belce zaginającej o szerokości roboczej tylko 20 mm. W wyposażeniu zaginarki znajdują się nożyce krążkowe NK-0.8 służące do cięcia blach wzdłuż linii prostej oraz dogniatak rolkowy DF-1.0 umożliwiający dokładne dociśnięcie zagiętego wcześniej falcu blachy.

Parametry techniczne/wyposażenie zaginarki:

• szerokość robocza - 1400 mm
• grubość zaginanej blachy – 1,5 mm ( dla Rm<400MPa )
• prześwit miedzy belkami - 85-100 mm
• szerokość belki zaginającej – 20 mm
• maksymalny kąt gięcia – 135 stopni
• masa maszyny - 150 kg
• wysokość – 1.005 mm
• szerokość – 1.610 mm
• głębokość – 930 mm
• odkręcane nogi - znacznie ułatwiają transport i załadunek
• stelaż zakładany z tyłu maszyny do podtrzymania blachy
• przymiary do cięcia blachy
• kątomierz w wyposażeniu standardowym
• siłownik gazowy belki dociskowej

Parametry techniczne nożyc:

• grubość ciętej blachy - 0,8 mm ( dla Rm<400MPa)
• masa nożyc – 7 kg

Parametry techniczne dogniataka:

• liczba par rolek – 4
• max grubość dogniatanej blachy – 1,0 mm (dla Rm<400MPa)
• wysokość docisku – od 0 do 4 mm
• masa dogniataka - 3,0 kg

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

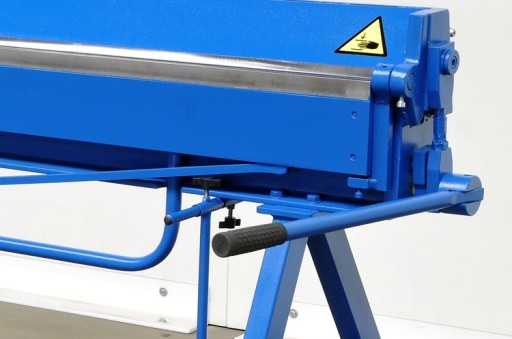

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej.

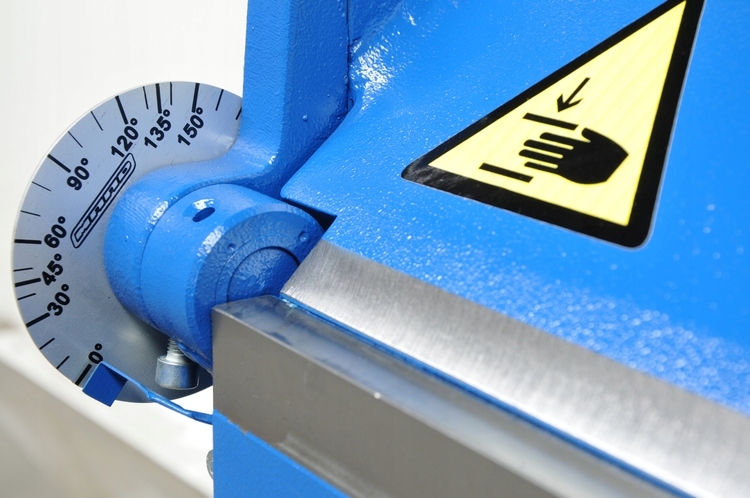

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka dociskowa posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

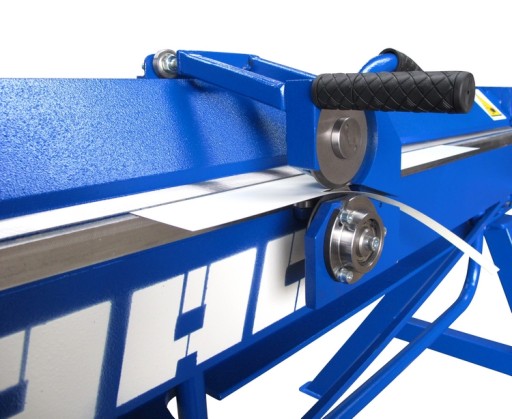

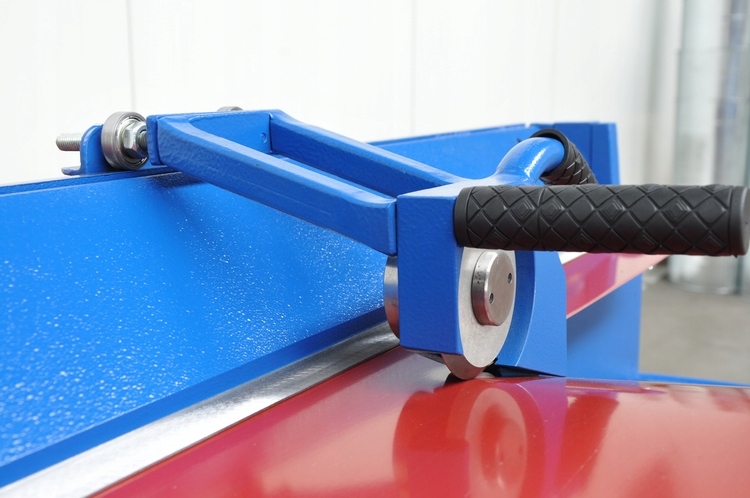

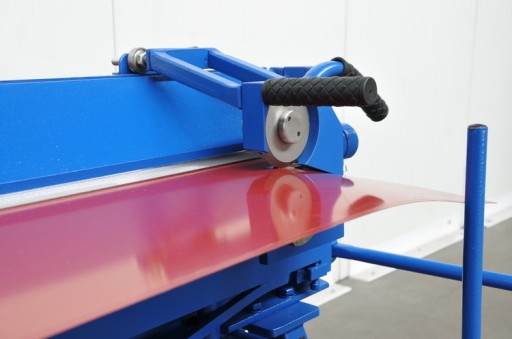

Belka dociskowa jest tak skonstruowana, że jej górna część stanowi jedną z prowadnic dla nożyc krążkowych. Drugą prowadnicą jest belka gnąca zaginarki. Blachę tniemy, po uprzednim jej zamocowaniu na zaginarce.

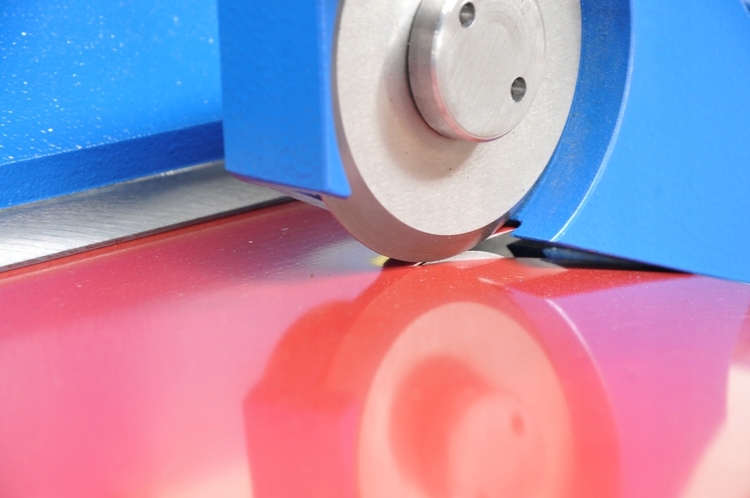

Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe zamocowane w korpusie za pomocą piast. Noże wykonane ze stali narzędziowej i hartowane, są ułożyskowane w piastach za pomocą łożysk kulkowych.

Mocowanie nożyc jest odkręcane. Po jego zamianie, można nożyce używać do innych typów zaginarek oraz urządzeń.

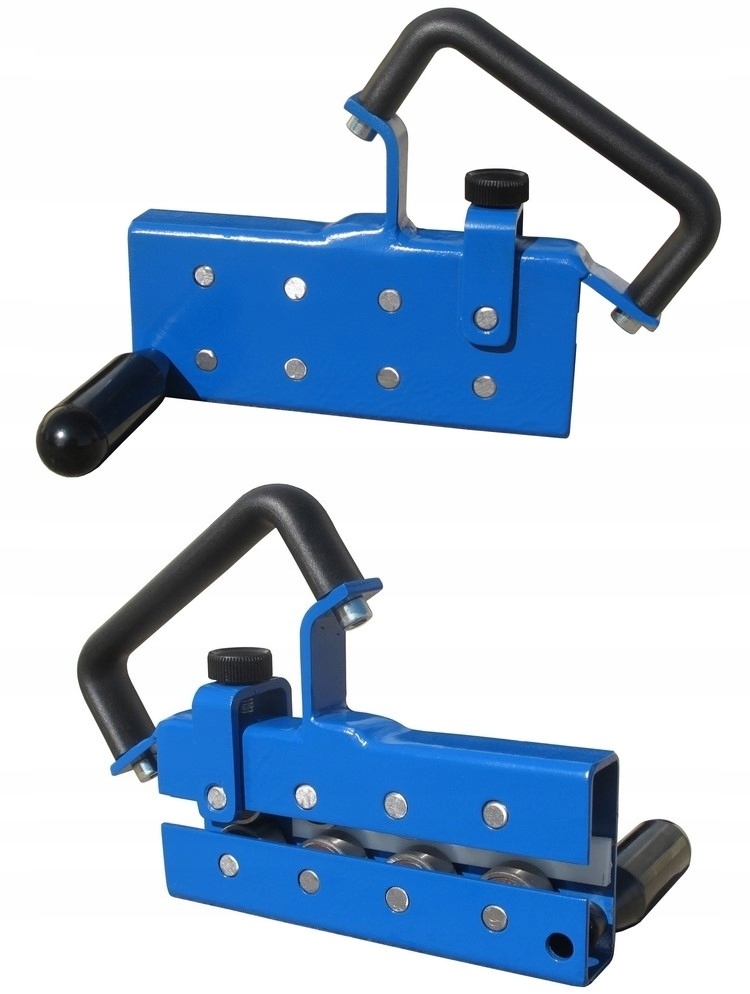

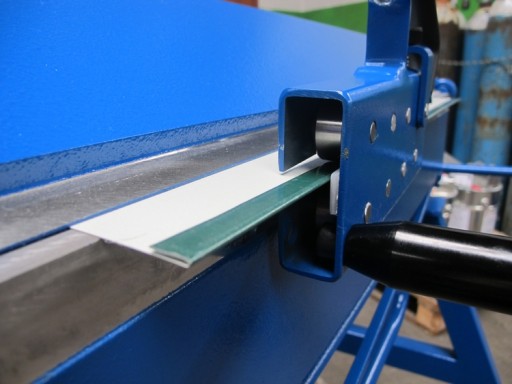

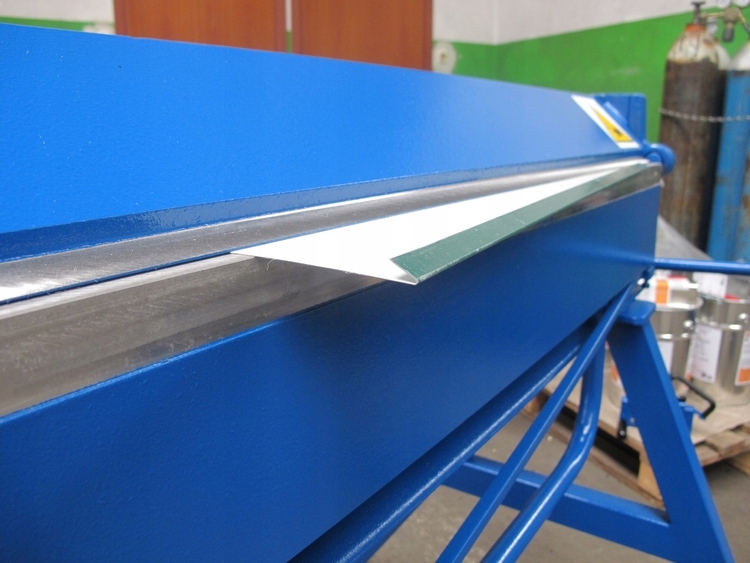

Dogniatak rolkowy służy do dokładnego dociśnięcia zagiętego wcześniej falcu blachy w jednym cyklu roboczym. Idealny do estetycznego wykończenia okapów i kapinosów. Domyka falc pozostawiając łezkę, nie łamie blachy, nie uszkadza powierzchni. Elementem roboczym jest zestaw 4 układów rolek kształtujących o kaskadowym ułożeniu, zwiększającym stopniowo docisk blachy. Ostatni układ z regulowaną szerokością szczeliny umożliwia stosowanie narzędzia do różnych grubości blach z uzyskaniem wymaganej dokładności. Specjalnie zaprojektowane ułożenie uchwytu, zwiększa ergonomię pracy oraz precyzję. Dzięki temu nie powoduje bólu nadgarstka, jak to występuje w przypadku prosto zamocowanego uchwytu.

Elementy maszyn  wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka, nożyce i dogniatak pokryte są podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
