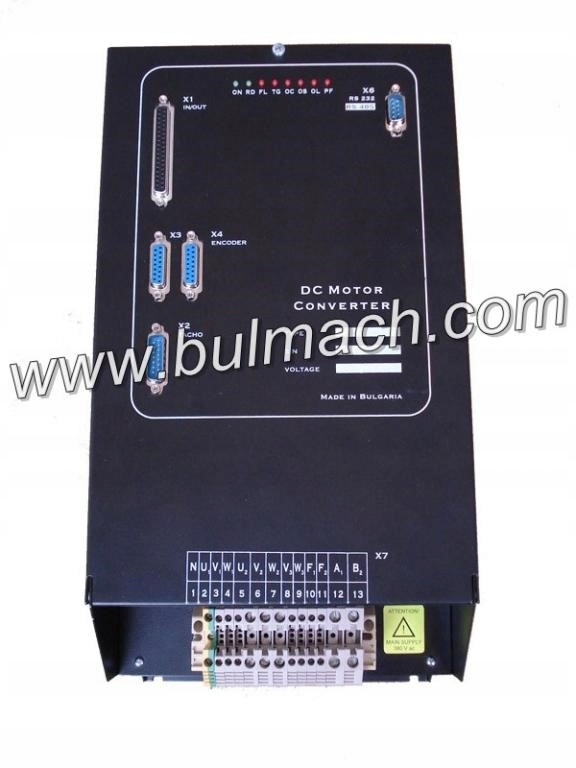

ГЛАВНЫЙ ПРИВОД ДЛЯ ШПИНДЕЛЯ/ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА 4030

Oczekiwanie na produkt do 2 miesięcy

Napęd główny

Napędy serii 4XXX to nowe pokolenie inteligentnych tyrystorowych napędów, opracowanych na bazie najnowszych technologii (DSP/CPLD) i zapewniają czterokwadratowe sterowanie prędkością silnika. Wszystkie tryby pracy napędu ustawiania się za pomocą odpowiednich parametrów.

Napędy serii 4XXX są absolutnie uniwersalne i mogą być zastosowane w każdej maszynie o bardzo wysokich wymogach elektrycznego układu napędowego a równocześnie mają wbudowane różne funkcje i interfejs specyficzny dla napędu głównego w obrabiarkach CNC do metalu. Posiadają rozbudowany interfejs zapewniający dużą wariantowość spełniającą potrzeby użytkownika.

Podstawowe dane:

• Orientacja i pozycjonowanie wrzeciona
• Współpraca z silnikami do napędu wrzeciona oraz osi z niezależnym wzbudzeniem
• Współpraca z komputerem lub dedykowanym terminalem
• Diagnostyka silnika-napędu-przetwornika
• Sterowanie cyfrowe albo analogowe w dwóch wariantach: +/- 10V lub +10V oraz komendy FWD, REV, STOP
• Przetwornica cyfrowo-analogowa
• Współpraca z kółkiem ręcznym
• Tachoprądnica albo przetwornik obrotowo impulsowy

DANE TECHNICZNE

Maksymalny prąd twornika:

• 600 A

Napięcie zasilania:

• 3 x 400 + 10 / -15% V

Częstotliwość:

• 45 ÷ 65 Hz

Maksymalne napięcie na tworniku:

• 440 A

Maksymalny prąd wzbudzenia silnika:

• 4 A / 6 A / 12 A

Ograniczenie prądu stojana:

• Programowane

Maksymalne napięcie wzbudzenia:

• 320 VDC przy UF = 380  VAC

Sygnał sprzężenia zwrotnego prędkości:

• Tachoprądnica lub przetwornik impulsowo-obrotowy

Sygnał prędkości:

• Analogowy / kod równoległy / interfejs szeregowy

Sygnał położenia:

• Kod równoległy / interfejs szeregowy

Zakres regulacji prędkości:

• 1:1000

Zatrzymanie zorientowane:

• Wstawione

Maksymalne napięcie tachoprądnicy:

• ± 193 przy NMAX

Wejście analogowe:

• ± 10 V / 0 ÷ 10 V / 0 ÷ -10 V, 10KOM / ÷ 10 FWD, REV, STOP

Wyjścia  analogowe:

• 2 wyjścia, ± 10 V, 2 mA

Wejścia  cyfrowe:

• 18 wejść, ± 24 V, 10 mA

Wyjścia  cyfrowe:

• 5 wyjść, typ przekaźnikowy, 100 VAC / 0,3 A, 24 VDC / 0,3 A

Interfejsy  szeregowe:

• RS 232 C do 9600 bps, RS 485 do 115 200 bps

Tryb pracy:

• Długotrwała S1

Dodatkowe informacje:

• Napięcie zasilania podawane jest przez transformator do regulatora
• Standardowe wejście cyfrowe posiada uruchomione tylko 2 wejścia. Pozostałe 8 wejść może być uruchomione na specjalne zamówienie;
• Interfejs szeregowy RS 485 może być zamontoway na specjalne zamówienie
