Grove - инфракрасный приемник для Arduino

⭐ Odbiornik podczerwieni stosowany do odbioru sygnałów nadawanych w podczerwieni np. z pilotów odbiorników TV.

⭐ Podłączenie odbiornika do np. Arduino umożliwia zbudowanie urządzenia sterowanego zdalnie za pomocą pilota. Odbiornik w parze z nadajnikiem może również służyć do budowy bariery optycznej.

⭐ Detektor IR zastosowany w module działa na częstotliwości 38 kHz i długości fali 940nm, posiada zasięg do 10m, zasięg głównie zależny od nadajnika.

⭐ Zakres napięć zasilania 3,3 - 5V, umożliwia bezproblemową współpracę z Arduino oraz układami zasilanymi napięciem 3.3V np. ESP8266, ESP32, moduły z STM32 itp.

▶️ Opis wyprowadzeń:

• GND - masa zasilania
• VCC - plus zasilania
• NC - pin nie podłączony\nie używany w module
• RX - wyjście danych z odbiornika

▶️ Wymiary modułu:

▶️ Dodatkowe informacje:

• strona wiki producenta: http://wiki.seeedstudio.com/Grove-Infrared_Receiver/
• https://github.com/Seeed-Studio/IRSendRev
• nota katalogowa odbiornika zastosowanego w module: tsop382.pdf

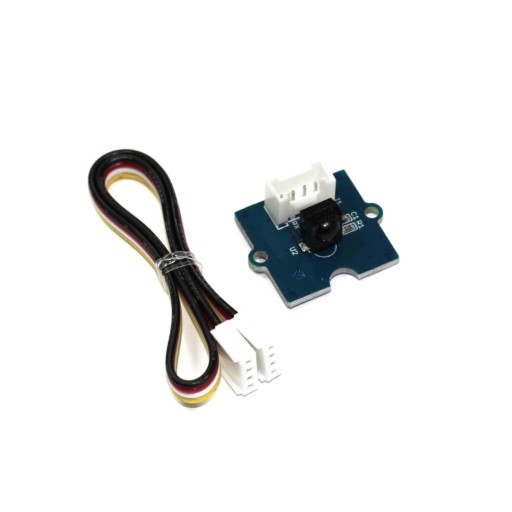

✅ Zestaw zawiera:

• moduł odbiornika
• przewody połączeniowe
