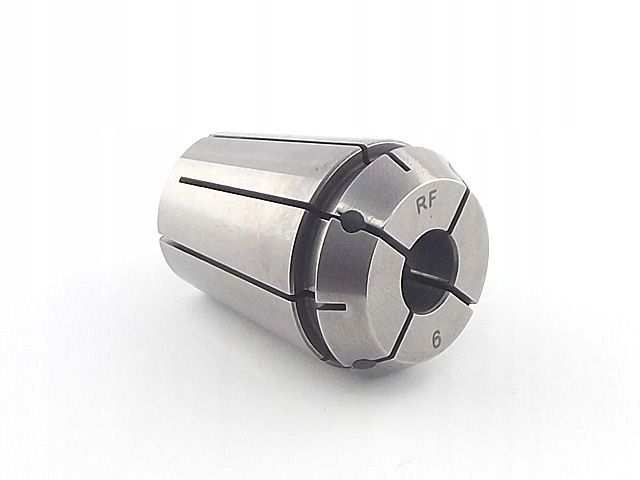

Tulejka zaciskowa uszczelniona ER25-RF - 4MM - APX (7618)

Producent: APX

Właściwości i zastosowanie:

☑️ Tulejka zaciskowa ER-RF uszczelniona do chłodzenia za pomocą narzędzi.

☑️ Dopuszczalne bicie 0,01.

☑️ Maksymalne ciśnienie przepływu chłodziwa: 21 bar.

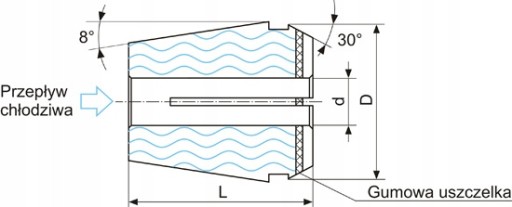

Dane techniczne:

• d: 4 mm
• D: 26 mm
• L: 34 mm

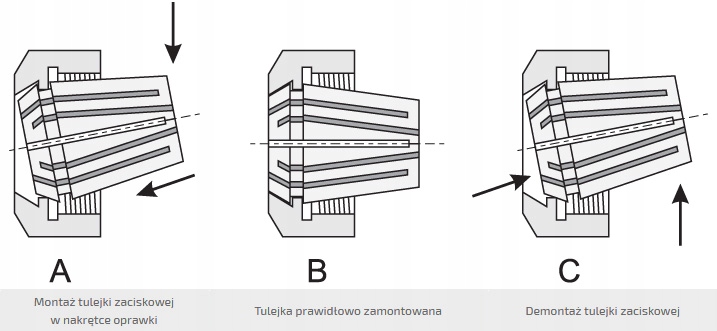

Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:

✔️ Tulejkę włożyć pod kątem do nakrętki.

✔️ Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).

✔️ Wcisnąć tulejkę do nakrętki (rys. B).

✔️ Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
