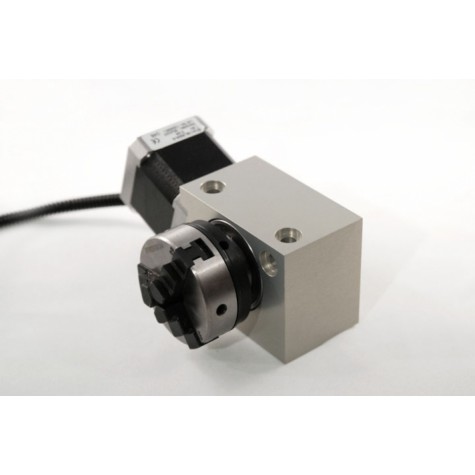

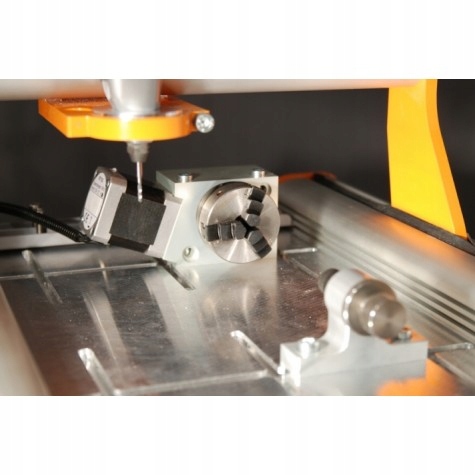

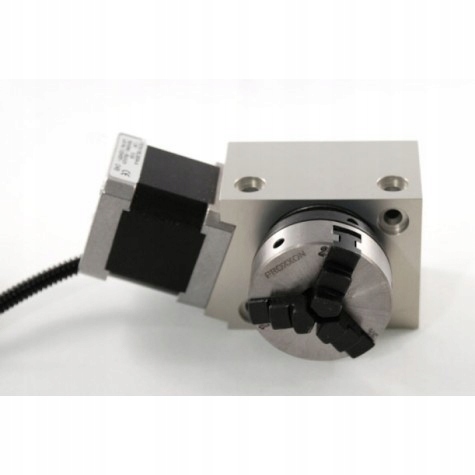

Поворотный стол для четвертой (4) оси ЧПУ

Stół obrotowy do grawerowania pierścionków, frezowania gwintów itp.

Dokładne mocowanie obrabianego detalu.

Przełącznik krańcowy do ustawiania pozycji zero.

Nadaje się do wszystkich maszyn.

Potrzebujesz moduł 4 osi (układ elektroniczny) i opcjonalnie konik służący jako przeciwległe mocowanie detalu (sprawdź produkty powiązane).

Uwaga: W przypadku stosowania stołu obrotowego konieczne jest posiadanie modułu 4 osi oraz pełnej wersji oprogramowania WinPC-NC USB, UCCNC (zalecane) lub innego kompatybilnego oprogramowania.

Dane techniczne:

• Wysokość wrzeciona: 32 mm
• Całkowita wysokość : 55 mm
• Szerokość : 42 mm (bez wału)
• Z regulacją anty-luzu przekładni ślimakowej, przełożenie przekładni 54: 1
• Z trybem półkrokowym =21.600 kroków/obrót, 60 kroków/°, 1 krok= 1´ = 60""
• Dokładność obrotowa : 0,01 mm
• Silniki krokowe Nema 17 z 1,4A 1,8°
• Obudowa : Aluminium 7075
• Wszystkie element obrotowe wykonane ze stali nierdzewnej
• Z przełącznikiem referencyjnym
• Montaż poziomy lub pionowy
• Mocowanie za pomocą śrub M6

Zakres dostawy:

• Kompletny stół obrotowy zawierający nakrętki mocujące oraz śruby do montażu poziomego
• Przewód o długości: 20 cm (na żądanie: dłuższy przewód wraz z odpowiednią wtyczką do modułu 4 osi)

Uwaga! Moduł ten może być użyty z większością maszyn CNC dostępnych na rynku.
