РУЧНОЕ ПОДЪЕМНОЕ УСТРОЙСТВО РУП 503-Б 45м

Ręczne urządzenie podnoszące

Symbol: RUP 503-B

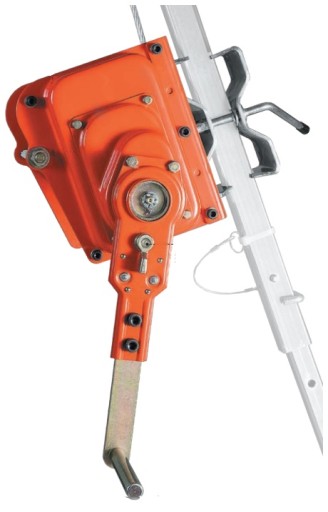

RUP 503-B to urządzenie podnosząco-opuszczające wraz z uchwytem mocującym wciągarkę do nogi statywu. Wyciągarka wyposażona jest w sześciosplotową linę stalową z rdzeniem z włókna naturalnego;

RUP 503-B jest składnikiem sprzętu ratowniczego. Przy pomocy urządzenia osoba poszkodowana może być podniesiona z niższego poziomu na wyższy lub opuszczona z wyższego na niższy. Odległość opuszczania nie może przekroczyć 2 m.

Przełożenie zastosowane w mechanizmie pozwala wykonać jeden obrót bębna na 7,2 obrotów korby wyciągarki.

Ramię korby może zostać zdemontowane, aby ułatwić transport;

Spełnia normy EN 1496/B

CECHY SZCZEGÓLNE:

ZABEZPIECZENIE DLA MAKSYMALNEJ WAGI UŻYTKOWNIKA 200 kG

DOPUSZCZONE DO PRACY W STREFACH ZAGROŻONYCH WYBUCHEM

Specyfikacja techniczna:

• MBS: 21 kN
• SF Współczynnik bezpieczeństwa: 10:1
• Długość korby - Wariant 1: 300 mm
• Siła wymagana do wyciągania ładunku w wariancie 1: 10 kg
• Przełożenie mechanizmu przekładni: 7,2:1

Zestaw zawiera:

• Amortyzator sprężynowy: SDW
• Bloczek: PL101

Konstrukcja

• Materiał: stal
• Wykończenie: ocynk galwaniczny

Obudowa

• Materiał: stal
• Wykonanie: malowanie proszkowe

Lina

• Długość: 45 m
• Materiał: stal
• Wykończenie: ocynk galwaniczny
• Średnica liny ø: 6,3 mm

Bloczek

Symbol: PL 101

Dane techniczne:

• Wymiary: 133 x 56 x 128 mm
• Waga: 450 g
• Obciążenie robocze: max. 1000 kg
• Siła zrywająca: 30 kN
• Współczynnik bezpieczeństwa: 5:1
• Średnice lin: 6 mm - 12 mm

KOMPATYBILNE ZE STATYWEM TYPU:

• TM7
