Петля эффектов LND150, модуль петли, печатная плата

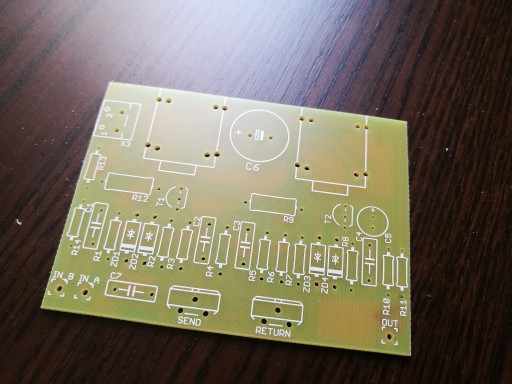

Przedmiotem aukcji jest płytka PCB modułu szeregowej pętli efektów, przeznaczonej do montażu we wzmacniaczach lampowych

Pętla oparta jest na tranzystorach MOSFET LND150. Posiada niezależną regulację poziomu sygnałów Send i Return możliwą do wyprowadzenia na tylny panel wzmacniacza

Napięcie zasilania: DC 250÷ 400 [V]

Odległość między osiami otworów: 35 [mm]

Poziom sygnału wejściowego: 10-60 [Vpp]

Wymiary płytki: 75 x 55 [mm]

W skład zestawu wchodzą:

- płytka PCB (bez elementów). Kompletny zestaw z elementami można kupić u mnie na innej aukcji

Pętla dedykowana jest konstruktorom-amatorom gitarowych wzmacniaczy lampowych jako tańsza, bezobsługowa i lepsza pod względem parametrów sygnału alternatywa stopnia lampowego sterującego pętlą, oraz posiadaczom wzmacniaczy nieposiadających fabrycznej pętli.

Sygnał send poprzedzony jest wtórnikiem emiterowym (źródłowym) który zapewnia niską impedancje wyjściową, zapobiegając podatności na obcinanie górnego pasma przez złej jakości kable sygnałowe. Zjawisko to bezlitośnie obnaża złą jakość (niedostatecznie niską pojemność) kabli przy stosowaniu pętli bez stopnia typu wtórnik napięciowy.

Dzięki montażowi pętli można w klasycznych jednokanałowych wzmacniaczach (oryginalnie bez pętli) wpinać efekty modulacyjne w sposób zgodny ze sztuką, czyli po stopniu kształtującym sygnał a przed samą końcówką mocy i jednocześnie być pewnym, że nie degradujemy parametrów samego sygnału, ani też nie przesterowujemy efektów w pętli - tak jak to bywa np w modelu Marshall Plexi i jemu podobnych, gdzie istnieje pętla pasywna.

Pętla z tej aukcji została gruntownie sprawdzona i jest stosowana we wzmacniaczach Maddog Amps i Capricorn Amps
