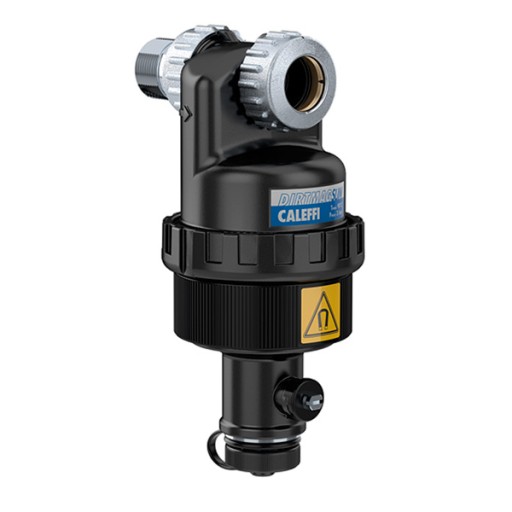

Сепаратор грязи CALEFFI Dirtmag 3/4 x 18

Separator zanieczyszczeń z magnesem do montażu pod  kotłem

DIRTMAGSLIM  3/4" x 18mm lub  3/4" x 3/4"

NR.KAT.  545101  + dodatkowe złączki  F0000401  3/4"

Filtr magnetyczny DIRTMAGSLIM firmy CALEFFI, jest rozwiązaniem, które chroni instalacje centralnego

ogrzewania podczas normalnej pracy przed osadami i wszelkiego rodzaju drobinkami żelaza.

Główne zalety filtra magnetycznego:

• małe opory hydrauliczne
• skutecznie przechwytuje wszystkie zanieczyszczenia zalegające w systemie
• eliminując zanieczyszczenia chroni elementy kotła, wydłużając jego żywotność
• aby uzyskać najlepszą wydajność zalecamy zainstalować filtr na powrocie instalacji przed kotłem
• przestrzegać strzałkę wskazującą drogę przepływu

FILM : https://www.youtube.com/watch?v=rNeDpaOcJ8E

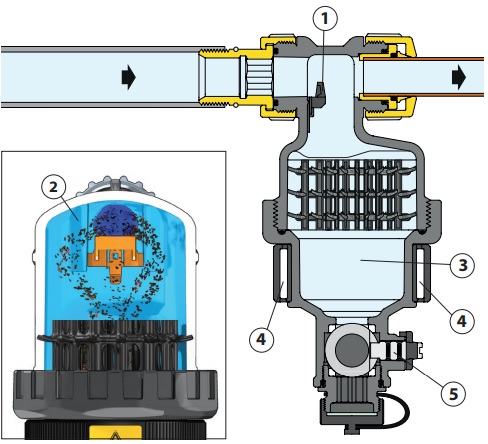

ZASADA DZIAŁANIA

Separator zanieczyszczeń z serii DIRTMAGSLIM usuwa i gromadzi zanieczyszczenia

obecne w instalacji dzięki wewnętrznemu deflektorowi (1) zamontowanemu

na zasilaniu urządzenia. Element ten powoduje turbulencje (2)

przepływającego czynnika, co wspomaga transfer zanieczyszczeń do komory

dekantacji (3), gdzie zanieczyszczenia są wychwytywane i gromadzone.

Dzięki takiej budowie urządzenie charakteryzuje się małymi oporami przepływu.

Urządzenie jest wyposażone dodatkowo w pierścień magnetyczny (4), który

pozwala na usuwanie zanieczyszczeń ferromagnetycznych.

Zanieczyszczenia zgromadzone mogą zostać usunięte nawet podczas pracy

instalacji przez zawór spustowy (5).

SEPARATOR ZANIECZYSZCZEŃ FERROMAGNETYCZNYCH

Separator zanieczyszczeń wyposażony

w magnes pozwala z wysoką sprawnością

na separację i gromadzenie zanieczyszczeń

ferromagnetycznych. Zanieczyszczenia

tego typu wychwytywane są za pomocą

silnego pola magnetycznego wytwarzanego

przez magnesy umieszczone

w  specjalnym zewnętrznym pierścieniu.

Zewnętrzny pierścień może zostać zdjęty

w celu usunięcia zgromadzonych osadów

nawet podczas normalnej pracy instalacji.

Ponieważ magnes został umieszczony na

zewnątrz urządzenia nie ma on wpływu na

jego charakterystykę hydrauliczną.

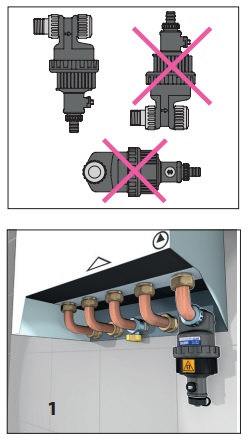

INSTALACJA

Separator zanieczyszczeń musi

być zamontowany na przewodzie

powrotnym zgodnie z  kierunkiem

przepływu oznaczonym strzałką na

korpusie zaworu. Separator nale-

ży montować w  pozycji pionowej

zaworem spustowym skierowanym

w dół.

Separator zanieczyszczeń kod 545101

i 545102 jest stosowany kiedy przewody

podłączeniowe od strony

ściany są zgodne z przewodami od

strony kotła. Do podłączenia wykorzystywane

są sztywne przewody (1).

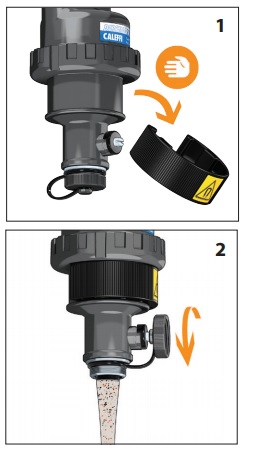

USUNIĘCIE ZANIECZYSZCZEŃ

Zanieczyszczenia mogą być usunięte

podczas normalnej pracy instalacji.

W  celu usunięcia zanieczyszczeń

należy:

ū zdjąć pierścień magnetyczny (1);

ū otworzyć zawór spustowy za pomocą

specjalnego klucza (2);

ū zamknąć zawór.

Należy upewnić się że instalacja jest

pod ciśnieniem. Obniżenie ciśnienia

podczas usuwania zanieczyszczeń

może doprowadzić do zablokowania

kotła. Dlatego też zaleca się sprawdzić

instrukcję kotła.

PRODUKT NOWY FABRYCZNIE ZAPAKOWANY

Zapraszam do obejrzenia FILMU :  https://www.youtube.com/watch?v=lPB1IUbHkx8

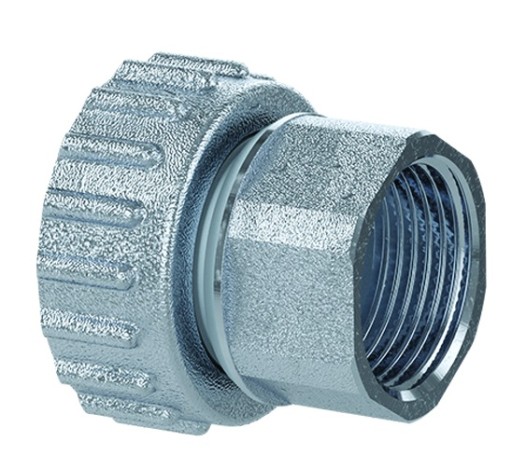

Dodatkowa złączka w komplecie powoduje że mamy do wybory przyłącza :

3/4" x 18 cu

3/4" x 3/4"
