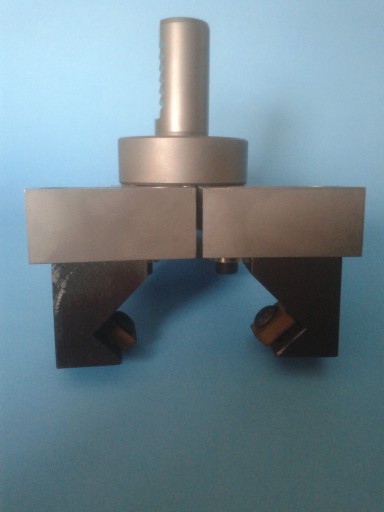

ТВЕРДОСПЛАВНЫЙ ЗАХВАТ С ЧПУ VDI 20

Chwytak umożliwia pracę tokarki CNC z automatycznym wysunięciem pręta. Zamontowanie chwytaka w gnieździe głowicy narzędziowej i dopisanie kilku linijek programu w kodzie ISO rozwiązuje problem braku kosztownego podajnika.

Elementy chwytaka wykonano ze stali konstukcyjnych (wg PN ) poddanych profesjonalnej obróbce cieplnej.

Łapki chwytające zakończone są wymiennymi wkładkami z węglika spiekanego zapewniającymi wysoką trwałość i niezawodność w pracy.

Zakres średnic wyciąganych prętów: 5-42 mm

Rozmiar trzonka chwytaka wg DIN 69880 : VDI 20 (możliwe jest wykonanie chwytaka z innym trzonkiem wg DIN)

Zalety chwytaka

- brak konieczności użycia dodatkowych mediów (chłodziwo, powietrze)

- skrócenie czasu ustawienia materiału w odpowiedniej pozycji

- łapki zakończone dostępnymi i niedrogimi płytkami węglikowymi typu CNMG 1204….

- wzrost trwałości elementów chwytających w stosunku do łapek stalowych monolitycznych

- prosta regulacja

- powtarzalność wysunięcia pręta 0,1 mm

https://www.youtube.com/watch?v=t5lW2dwXI2A

Przykładowy program :

N10 M5; stop obroty wrzeciona

N20 G97; posuw minutowy

N30 T1D1; wybór gniazda z zamontowanym chwytakiem

N40 G1 X-20 Z-25 F200

N50 G1 X+15 F50; dojazd i uchwycenie rury (pręta)

N51 M11; otwarcie uchwytu

N60 G4 F1; przerwa czasowa na rozsuniecie szczęk t=1s

N70 G1 Z0 F 50; wysuniecie rury (pręta)

N80 M10; zamknięcie uchwytu

N90 G4 F1; przerwa czasowa na zsunięcie szczęk t=1s

N100 G1 X-20 F50

N110 G1 Z+25 F200; poluzowanie chwytaka

N120 G0 X100 Z100 ; odjazd do pozycji obrotu głowicy

CZAS REALIZACJI CHWYTAKA Z TRZONKIEM VDI 20 - max.14 DNI
