OKLEINIARKA KZM ze wstęp frez zarabianie naroży

Okleiniarka STOMANA KZM 6 RTF z frezowaniem wstępnym i zarabianiem naroży

Kompaktowa maszyna przygotowana do 10 godzin pracy dziennej produkcji Europejskiej dostępna w korzystnej cenie. Dwie cykliny profilowe i płaska u nas w standardzie.

Cechy:

• Nakładanie kleju za pomocą wałka w tym samym kierunku co posuw obrabianego elementu bez konieczności regulacji grubości materiału.
• Zbiornik kleju pokryty teflonem pod wałkiem klejowym.
• Elektroniczna regulacja temperatury kleju (temperatura robocza kleju 190°).
• Automatyczne obniżanie temperatury kleju po nałożeniu.
• Mechaniczny docisk okleiny.
• 2 oddzielne piłki do obcinania początek-koniec okleiny (fi 110 x fi 32 Z=30 zębów) mocowane na prowadnicach REXROT
• Agregat obcinający na silniku HF - 200Hz, 12000 obr./min.
• Gilotyna wstępnego cięcia grubych materiałów PVC/ABS, max krawędzie 3x45.
• Jednostka tnąca krawędzi, R2 lub R3 mm (opcjonalnie).

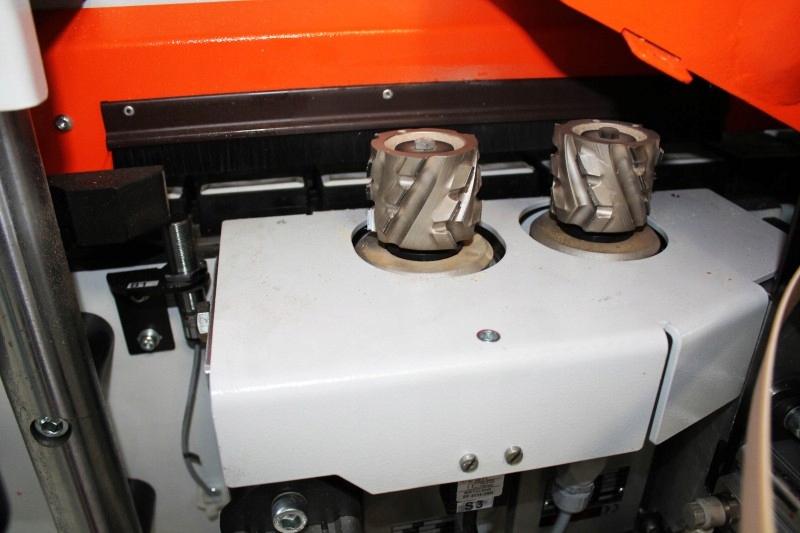

• Agregat wstępnego frezowania - 2 diamentowe frezy wstępnego frezowania (osadzone na łożyskach liniowych) w standardzie na dwóch silnikach HF 1,1kW 0,75 kW, 12 000 obr./min.
• Płynna regulacja zbierania frezów wstępnych.

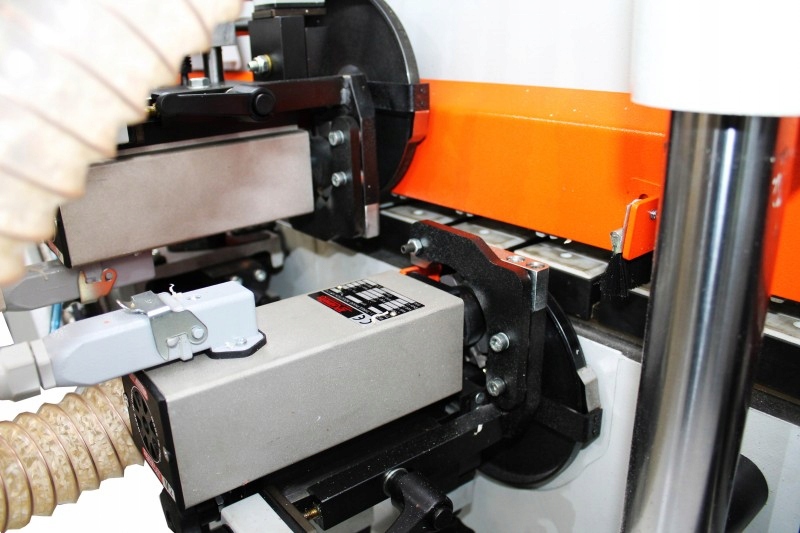

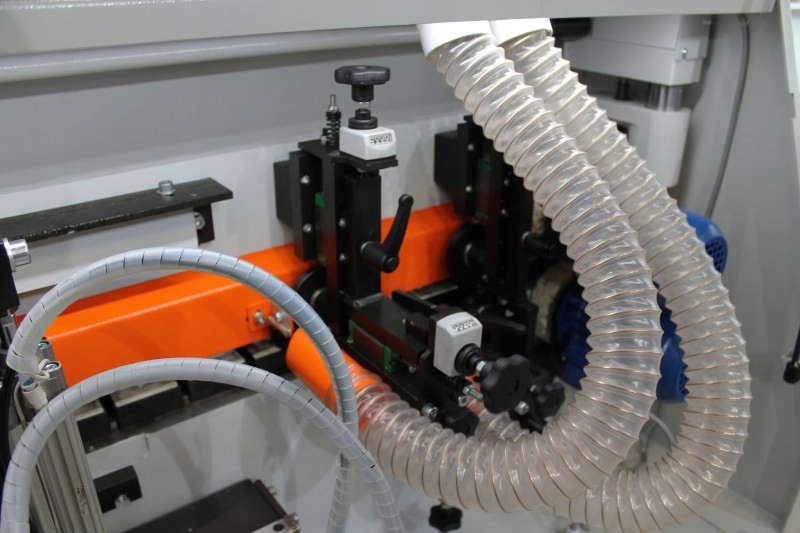

• Agregat górnego i dolnego frezowania z pionową i poziomą regulacją na dwóch silnikach (mocowane na łożyskach liniowych) HF 200 Hz, 12000 obr./min. i głowicami frezującymi 75, Z=4; 15, R2 lub R3 mm (opcjonalnie).
• Diamentowe głowice frezujące PCD CUTTER D.60 x d20 x 48 Z 3+3.
• Diamentowa głowica frezująca PCD CUTTER D68/61x d16 x 7 Z=4 R2 lub R3 (opcjonalnie).

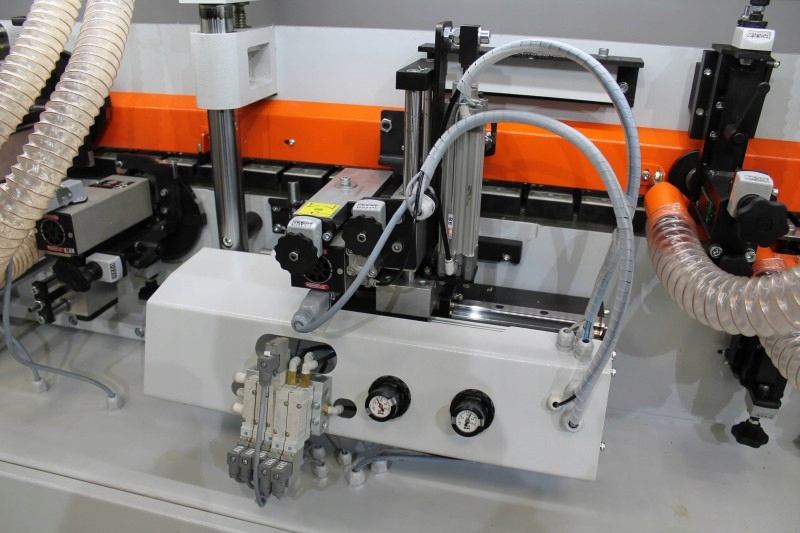

• Agregat zarabiania naroży na silniku HF 200 Hz, 12000 obr./min.

• Frez zarabiania naroży (osobne) początek-koniec mocowany na łożyskach liniowych.
• Agregat polerki - 2 silniki, 2 dyski polerujące 2x?125mm, 2x0.18kW, 2800 obr./min.
• Cykliny promieniowe, proste i polerki.
• Jednostka ściągania kleju.
• Płynnie wysuwany wspornik z rolkami do 650 mm.

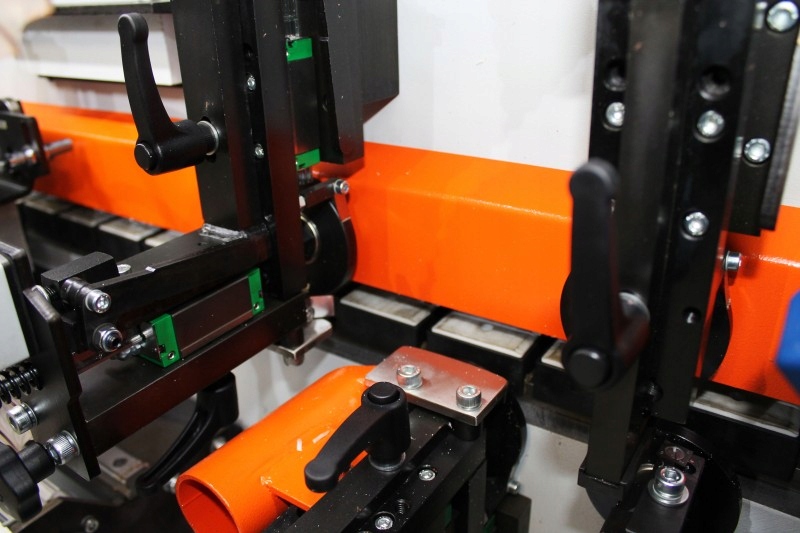

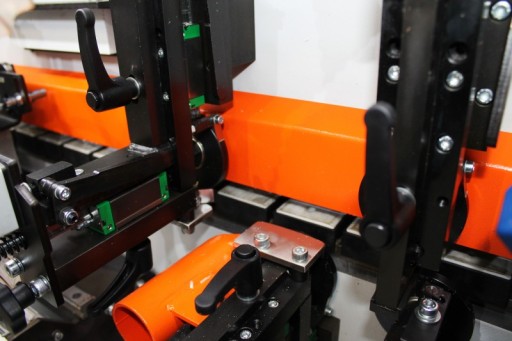

• Centralny regulowany ręcznie górny docisk.
• Docisk za pomocą dwóch rolek - duży nacisk za pomocą sprężyn.
• Rolki dociskowe na łożyskach.
• System posuwowy na łańcuchu.
• Styczniki General Electric.

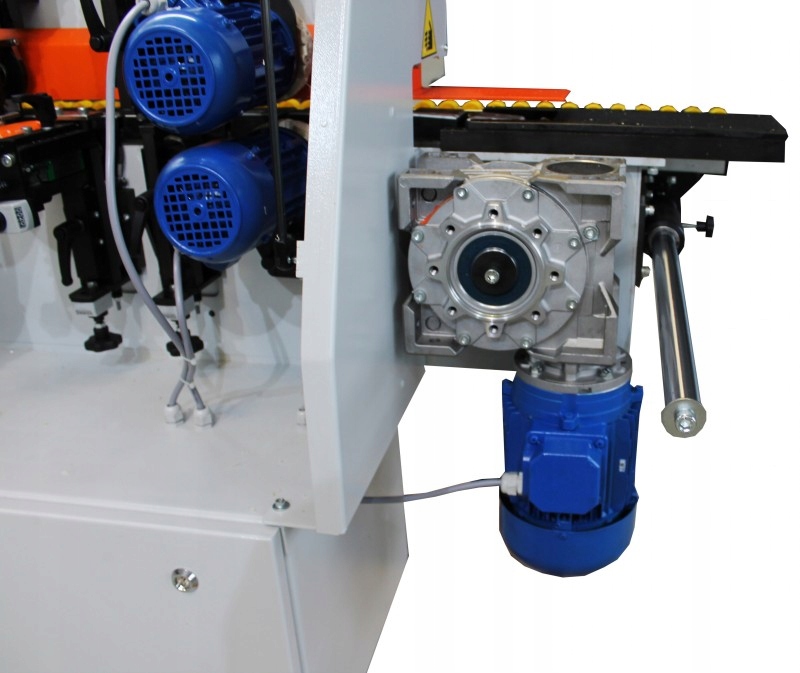

• Motoreduktor VARVEL.

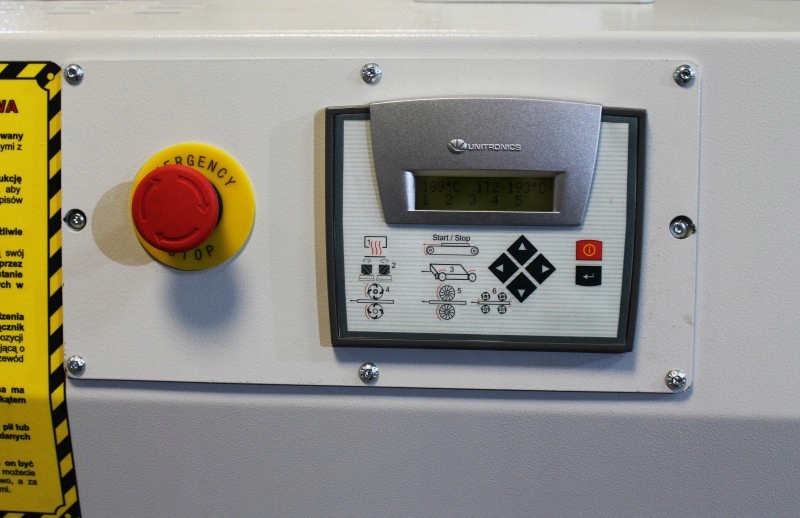

• Panel kontrolny PLC (unitronics) z przodu maszyny.
• Temperatura środowiska pracy +18° max +38° C.
• W standardzie funkcja wymiennego zbiornika kleju. Dodatkowy zbiornik opcjonalnie.

-1- grzanie kleju

-2- frezy wstępne

-3- obcinanie początek-koniec

-4- frezowanie promieniowe

-5- polerki

-6- dwie cykliny promieniowa i płaska - klejowa

-7- zarabianie naroży

Dane techniczne:

• Wysokość obrabianych elementów 8-45 mm (opcjonalnie: okleinowanie do 60 mm)
• Minimalna długość obrabianego elementu 100 mm
• Minimalna szerokość obrabianego elementu 100 mm
• Grubość krawędzi 0,4-3,0 mm
• Prędkość posuwu 9,5 m/min
• Agregat tnący - moc silnika 1 x 0,27 kW
• Agregat frezujący 2 x 0,35 kW
• Agregat frezujący 12 000 obr./min
• Agregat zarabiania naroży - minimalna długość obrabianych elementów 250 mm
• Agregat zarabiania naroży -  1 x 0,35 kW
• Agregat zarabiania naroży 12 000 obr./min
• Agregat wstępnego frezowania 1x 1,1;1 x 0,75 kW
• Agregat wstępnego frezowania 12 000 obr./min
• Jednostka tnąca krawędzi :
• Jednostka ściągania kleju :
• Agregat polerki - moc silnika 2x0,18 kW
• Agregat polerki 2800 obr./min
• Wyciągany wspornik z rolkami :

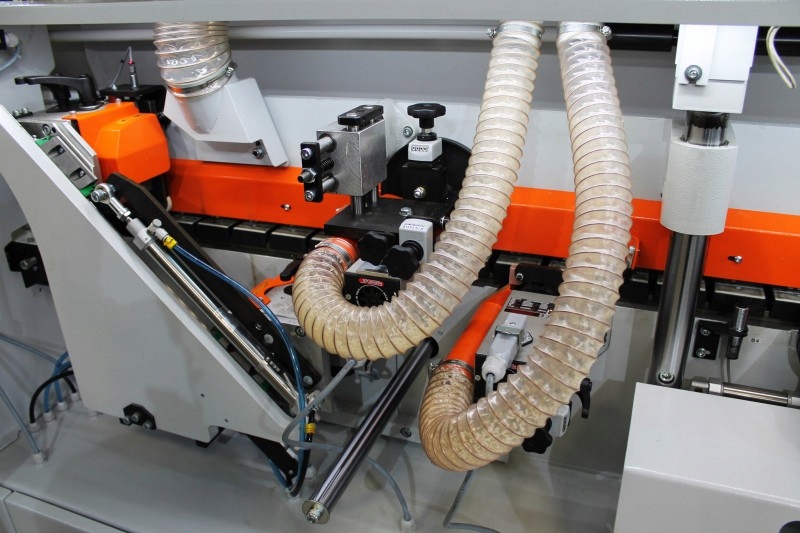

• Średnice króćców odciągowych fi 120 mm

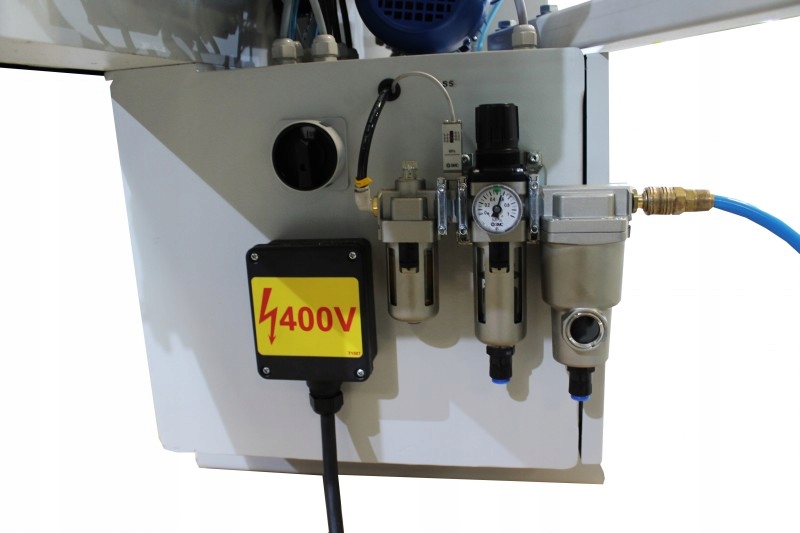

• Ciśnienie sprężonego powietrza 6,5 bar
• Moc całkowita 6,7 kW
• Wymiary - D x S x W 4200x800x1500 mm
• Waga 1180 kg

Wyposażenie opcjonalne:

• Orurowanie
• Dodatkowy zbiornik kleju
• Wysokość okleinowania do 60 mm
