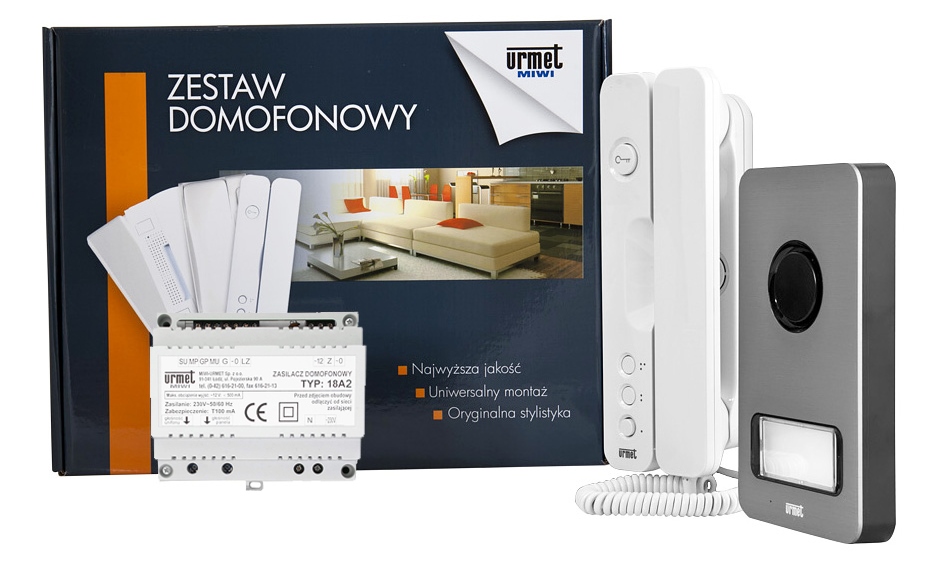

ДОМофон MIWI URMET 1122/401

Zestaw domofonowy analogowy jednorodzinny z panelem MIKRA montowanym natynkowo oraz

białym unifonem SIGNO - Urmet 1122/401

W skład zestawu wchodzą:

• Unifon SIGNO (biały) nr ref. 1140/1 - 1szt
• Panel MIKRA nr ref. 1122/11 - 1szt (panel montowany jest natynkowo, do montażu podtynkowego wymagana jest dodatkowo ramka nr ref. 1122/50  - dostępna na innej naszej aukcji :)
• Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)
• Instrukcja obsługi, montażu i instalacji

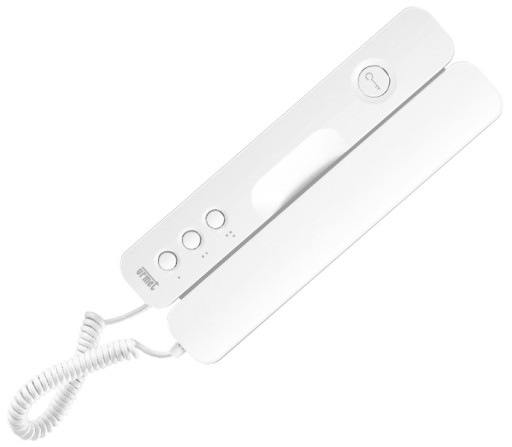

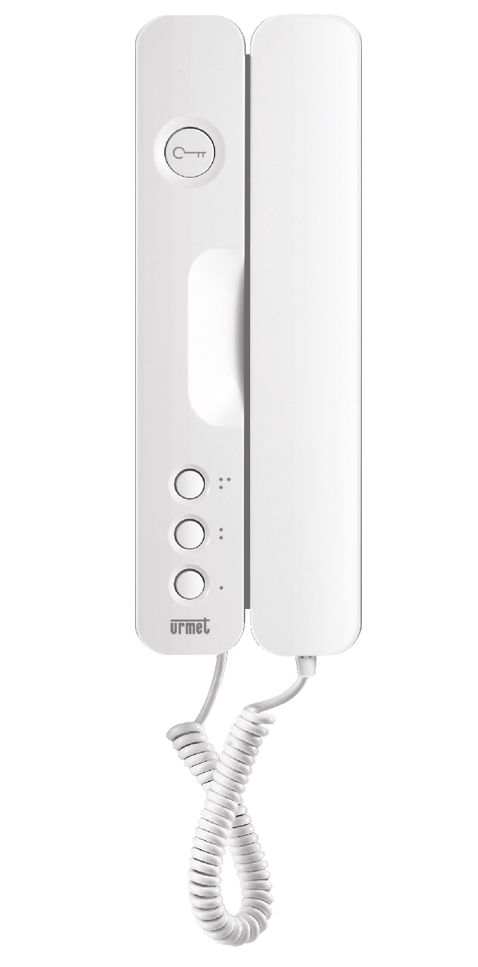

Unifon Signo

Właściwości:

• Niepowtarzalny, unikalny design
• Przycisk otwarcia drzwi i 1 przycisk dodatkowy, oraz miejsce na dwa kolejne przyciski funkcyjne, które umożliwiają np. wywołanie innego unifonu, otwarcie dodatkowej bramy lub zapalenie światła na klatce schodowej
• Przeznaczony do instalacji analogowej wieloprzewodowej (4, 5 lub 6-cio żyłowej)
• Możliwość montażu dedykowanego trójpozycyjnego regulatora głośności sygnału wywołania (1140/53)
• Funkcja prowadzenia rozmów i otwarcia drzwi
• Obudowa wykonana z tworzywa ABS w kolorze białym
• Prosta instalacja - nie wymaga użycia lutownicy
• Słuchawka unifonu połączona z podstawą przy pomocy złącza typu RJ

* Unifon posiada miejsce na jeszcze dwa dodatkowe przyciski funkcyjne, można je dokupić na innej naszej aukcji. Znajdziesz ją wpisując "1140/55".

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1140/1
• Linia stylistyczna unifonu: Signo
• System: 4+N
• Ilość przycisków: 1+1+(+2)
• Ilość przewodów: 5+1(+2)
• Kolor: Biały
• Wymiary: 225 x 80 x 40 mm

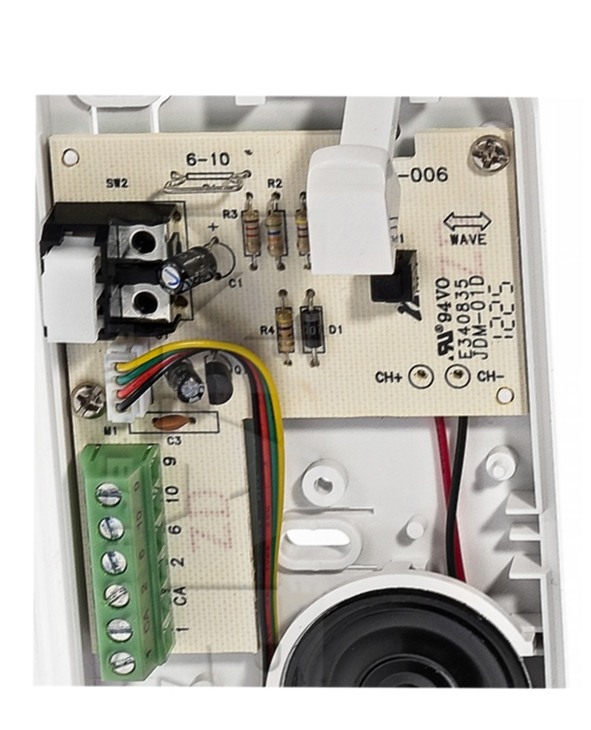

Opis zacisków:

• 1 - głośnik
• CA - wywołanie
• 2 - mikrofon
• 6/10 - masa
• 9 - elektrozaczep

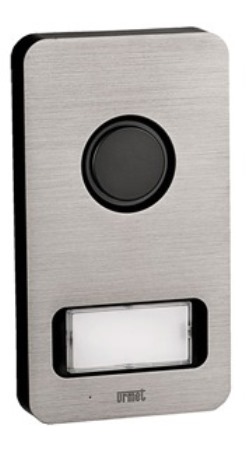

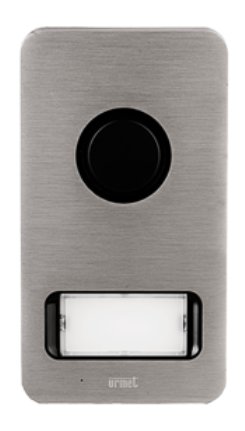

Panel Mikra

Właściwości:

• Producent: Urmet
• Nr ref. 1122/11
• Linia stylistyczna: Mikra
• System: 4+n
• Ilość przycisków wywołania: 2 (lewa oraz prawa strona etykiety)
• Idealny na słupki ogrodzeniowe
• Regulacja głośnika panela oraz czułości mikrofonu w panelu
• Panel umożliwia równoległe podłączenie jednego lub dwóch unifonów pod każdy przycisk wywołania.
• Materiał wykonania: aluminium (front)
• Minimalna rezystancja obciążenia generatora: ≥ 12.5 Ohm
• Temperatura pracy: -20°C÷+50°C
• Wymiary: 99 x 185 x 20mm, wymiar etykiety 26 x 56mm
• Szczelność: IP 44
• Montaż: natynkowy

Opis złącz i zacisków pod przewody:

• 441 „plus” wzmacniacza mikrofonu,
• MK „minus” wzmacniacza mikrofonu,
• GL, GL głośnik panela,
• ~0, ~12 podświetlenie panela.
• G „wspólny” zacisk przycisków,
• G1 przycisk wywołania nr 1,
• G2 przycisk wywołania nr 2

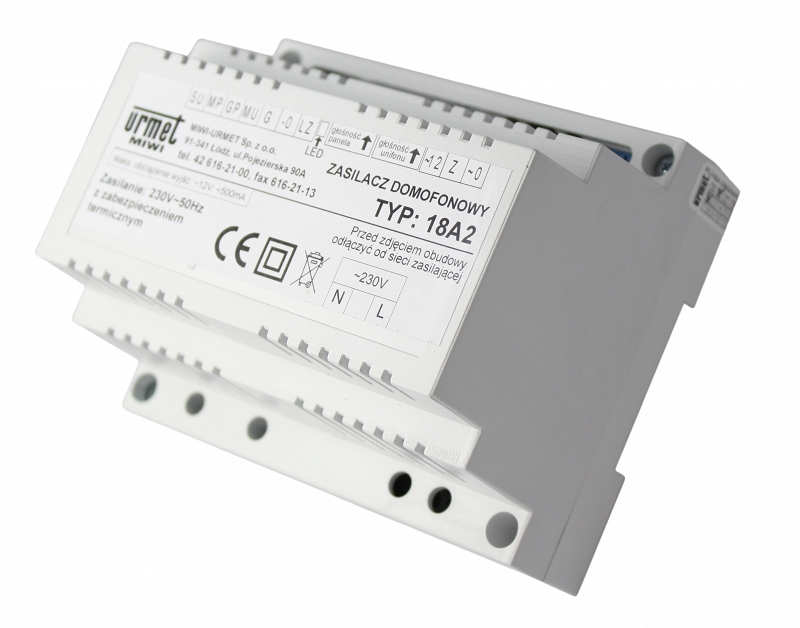

Zasilacz 18A2

Właściwości:

• Najnowsza generacja zasilaczy produkcji URMET
• Przystosowany do systemu 4+N
• Niezależna regulacja wzmocnienia głośnika i mikrofonu
• Uniwersalny montaż: bezpośrednio na ścianie lub na szynie DIN
• W zestawie dedykowana maskownica na przewody
• Wykonanie z tworzywa ABS
• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura)
• Obwód z triakiem do sterowania elektrozaczepem
• Wbudowany dwutonowy generator pozwalający na jednoczesne wywołanie jednego lub dwóch unifonów
• Wyposażony w osłonkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

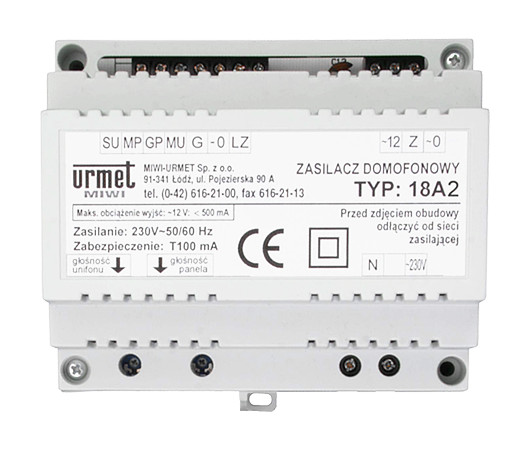

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC
• ~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;
• ~0 masa dla napięcia 12 V AC;
• -0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym panela;
• MP zacisk do podłączenia mikrofonu modułu rozmównego panela;
• G wyjście generatora wywołania do panela z przyciskami;
• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);
• Z podłączenie elektrozaczepu.

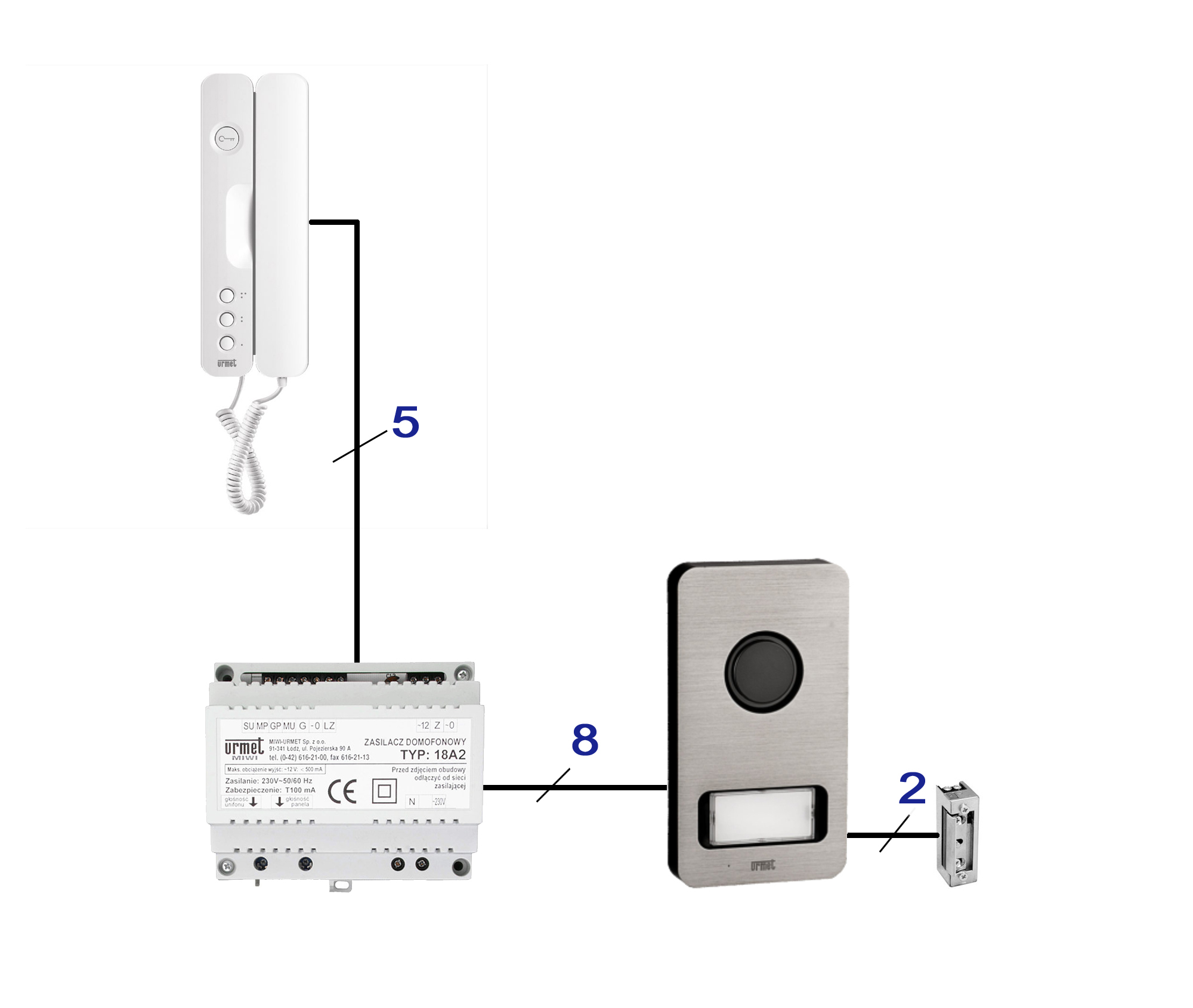

Schemat blokowy

* Zestaw dostępny jest także w wersjach z innymi unifonami.
