XKC-Y25-V бесконтактный датчик уровня жидкости

Товар

2 821  ₽
XKC-Y25-V бесконтактный датчик уровня жидкости

Доставка

  • Почта России

    1893 ₽

  • Курьерская доставка EMS

    2519 ₽

Характеристики

Артикул
7618474149
Состояние
Новый
Rodzaj
inny
Marka
inny
Kod producenta
OEM

Описание

Bezdotykowy czujnik poziomu cieczy, płynów XKC-Y25-V

Bezdotykowy czujnik poziomu cieczy XKC-Y25-V

Opis przedmiotu

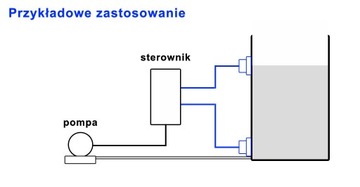

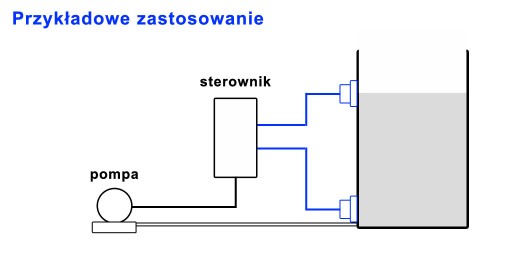

Bezdotykowy czujnik poziomu cieczy i płynów, nie wymaga kontaktu fizycznego z cieczą, którą może być np. kwas. Czujnik umożliwia precyzyjne wykrycie czy w zbiorniku jest na danym poziomie ciecz lub inny materiał. Warunkiem tylko jest to, aby zbiornik nie był metaliczny. Podłączenie kilku czujników umożliwi precyzyjne określenie ilości materiału w zbiorniku.

Moduł czujnika jest w 100% nowy, nie używany.

Parametry modułu:

  • Model: XKC-Y25-V
  • Rodzaj czujnika: bezdotykowy
  • Napięcie wejściowe (InVCC): DC 5-24V
  • Prąd: 5mA
  • Napięcie wyjściowe (poziom wysoki): InVCC (równe napięciu wejściowemu)
  • Napięcie wyjściowe (poziom niski): 0V
  • Prąd wyjściowy: 1-100mA
  • Czas reakcji: 500ms
  • Temperatura pracy: 0 - 105°C
  • Grubość zbiornika: 0 -13 mm
  • Wilgotność: 5-100%
  • Materiał: ABS
  • Ochrona: IP67
  • Średnica czujnika: 28 mm
  • Wysokość czujnika: 16,9 mm
  • Długość przewodu: 480 mm

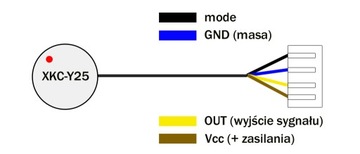

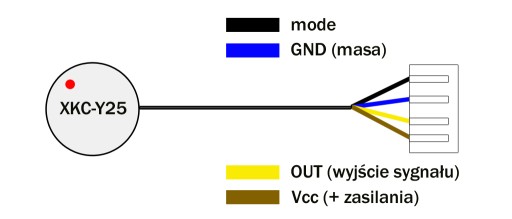

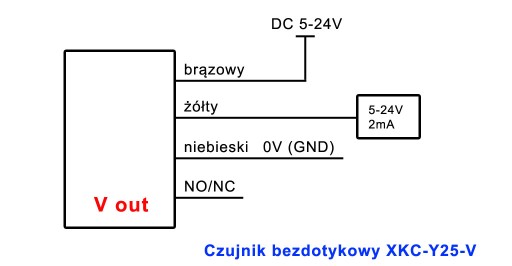

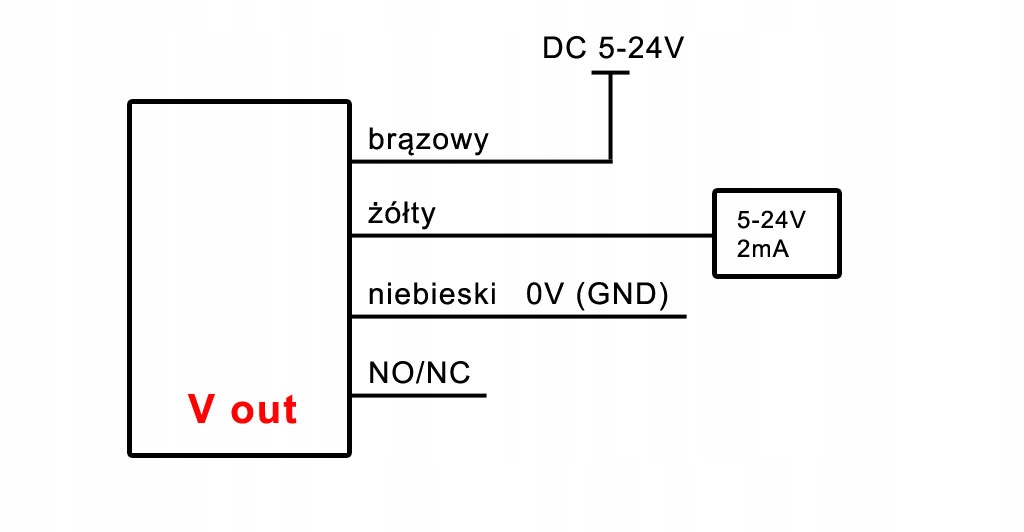

Sposób podłączenia

Bezdotykowy czujnik poziomu cieczy XKC-Y25-V Marka inny
Bezdotykowy czujnik poziomu cieczy XKC-Y25-V Kod producenta OEM

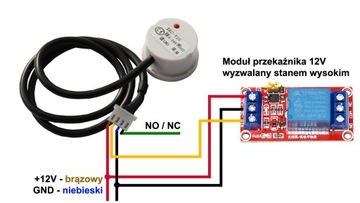

Przykładowe podłączenie przekaźnika 12V (wyzwalanie stanem wysokim)

Zasilanie 12V czujnika i modułu przekaźnika.

Wykrycie cieczy przez czujnik powoduje załączenie się modułu przekaźnika.

Podłączenie złącza NO/NC do masy, powoduje działanie odwrotne: ciągłą pracę modułu przekaźnika, a w momencie wykrycia cieczy, wyłączenie modułu.

Alt

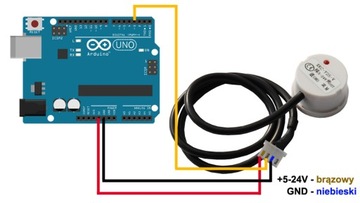

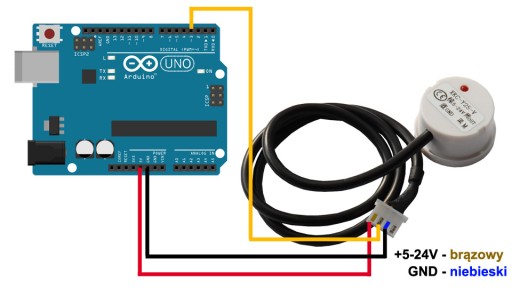

Przykład podłączenia do Arduino Uno (wejście cyfrowe) wraz z kodem

Bezdotykowy czujnik poziomu cieczy XKC-Y25-V Rodzaj inny

Przykładowy kod przy podłączeniu do wejścia analogowego (A0-A5):

void setup()

{

Serial.begin(9600);

}

void loop()

{

//connect yellow wire from the sensor to pin A0

int val = analogRead(A0);

Serial.print("Analog Read: ");

Serial.println(val);

delay(1000);

}

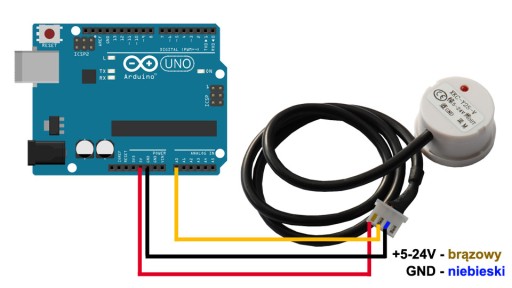

Przykład podłączenia do Arduino Uno (wejście cyfrowe) wraz z kodem

Alt

Przykładowy kod przy podłączeniu do wejścia cyfrowego:

void setup()

{

Serial.begin(9600);

//connect yellow wire from the sensor to pin 3

pinMode(3, INPUT);

}

void loop()

{

int val = digitalRead(3);

Serial.print("Digital Read: ");

Serial.println(val);

delay(1000);

}

Alt
