RTL BOX КЛАПАН ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ 3/4 для НАПОЛЬНОГО БЛОКА, скрытая ГОЛОВКА

Zawór RTL do ogrzewania podłogowego, NO: RTL-4

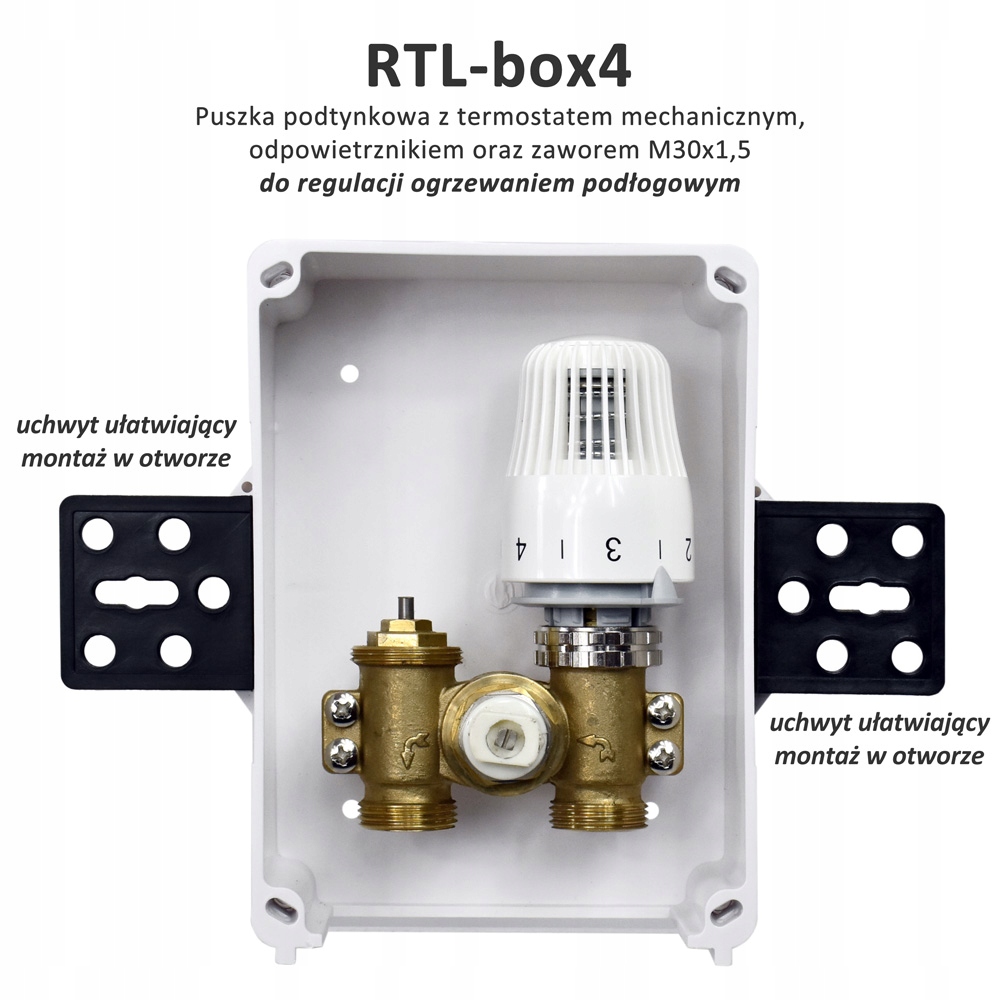

Kasetowy ogranicznik temperatury do ogrzewania podłogowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, zaworu termostatycznego z wkładką UBG o zwiększonym przepływie, odpowietrznika i zaworu M30x1,5 na siłownik termiczny lub zawór termostatyczny z kapilarą. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę. Przy zamontowanym siłowniku termicznym, podpiętym do regulatora pokojowego, ogrzewanie podłogowe jest uruchamiane w określonych temperaturach. Siłownik termiczny można zastąpić zaworem termostatycznym z zewnętrzną kapilara.

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: 20...50°C
• Ciśnienie robocze: 10bar
• Kolor: biały-kremowy
• Wymiary:
• kaseta: 177x145mm głębokość: 62mm
• drzwiczki: 220x174mm
• Medium: woda
• Głowica z gwintem: M30x1,5

Opis działania:

Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik zaworu. Jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka, jeśli temperatura jest wyższa, regulator się otwiera.

Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody na powrocie z grzejnika w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe.

W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.

RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

RTL kasetowy można wyposażyć w siłownik termiczny zainstalowany na głowicy M30x1,5, siłownik podpięty do regulatora temperatury uruchomi ogrzewanie podłogowe np. łazience w ściśle określonych temperaturach, siłownik można zamienić na zawór termostatyczny z zewnętrzną kapilara.
