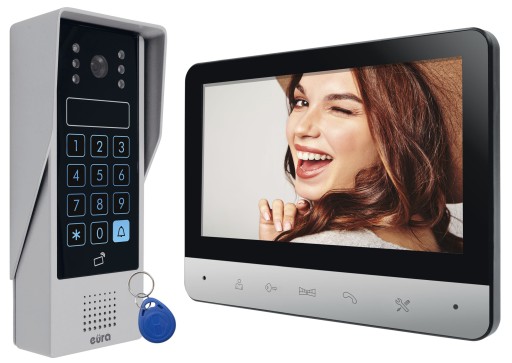

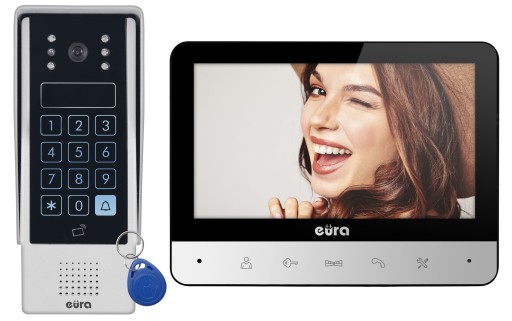

ВИДЕОДОТЕЛЕФОН ВИДЕОТЕЛЕФОН ВИДЕОТЕЛЕФОН EURA

WIDEODMOFON EURA VDP-77A3 "TAURUS"

⭐obsługa 2 wejść furtka i brama

⭐czytelne menu w formie przycisków dotykowych

⭐ kaseta z podświetlanym szyfratorem i czytnikiem breloków

⭐ 5 breloków w zestawie

⭐ prosta instalacja

⭐ instrukcja w j. polskim

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

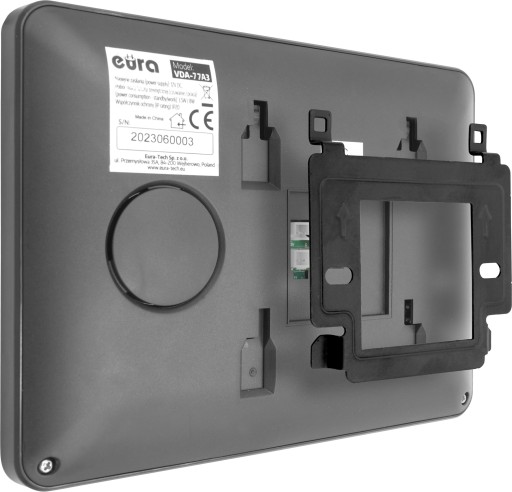

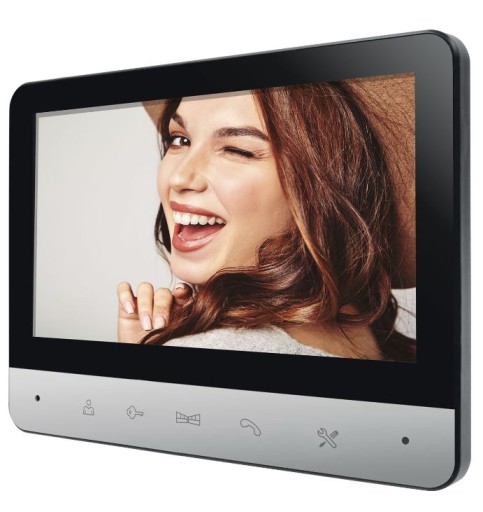

MONITOR "EURA" VDA-77A3

Monitor VDA-77A3 posiada 7'' ekran charakteryzujący się obrazem o doskonałej jakości.

Urządzenie wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu.

Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

SPECYFIKACJA TECHNICZNA

1. Napięcie wyjściowe dla rygla elektromagnetycznego: DC 12V
2. Pobór mocy monitora - czuwanie / praca: 3,5 W / 8 W
3. Wielkość ekranu: 7”
4. Typ ekranu: TFT-LCD
5. Współczynnik ochrony: IP20
6. Rozdzielczość ekranu: 800 × 480 pikseli
7. Rodzaje wyjść:  Wyjście 1: 12V DC 350mA; Wyjście 2: N.O. 1A/ 24V DC Max
8. Slot kart (SD / micro SD): Tak (32 GB, Klasa 10)
9. Ilość melodii gongu: 16
10. Temperaturowy zakres pracy: 0ºC ~ +40ºC
11. Wymiary monitora: (W x SZ x G): 136 x 180 x 18 mm
12. Waga netto: 310 g

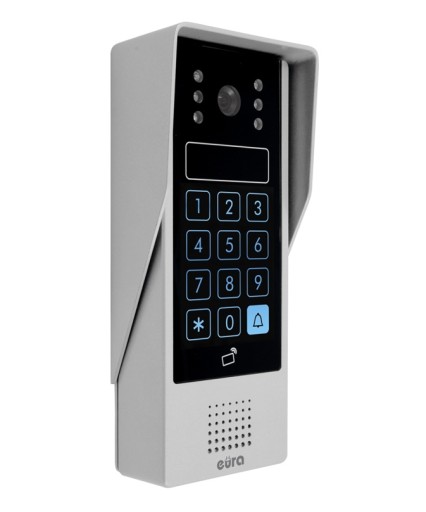

KASETA ZEWNĘTRZNA "EURA" VDA-80A3

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem. Kasetę wyposażono w kamerę rejestrującą obraz w rozdzielczości 700 TVL z obiektywem o polu widzenia 53º.

Wejście na posesje może być realizowane przy użyciu dotykowego szyfratora poprzez wpisanie poprawnego kodu lub za pomocą czytnika zbliżeniowego obsługującego breloki i karty. Dodatkowo kaseta zewnętrzna posiada oświetlenie nocne w postaci 5 białych diod LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

BUDOWA

1. Daszek ochronny
2. Diody LED
3. Czujnik zmierzchowy
4. Kamera
5. Dotykowa klawiatura numeryczna
6. Przycisk dzwonka
7. Głośnik
8. Mikrofon

OBSŁUGA 2 WEJŚĆ

⭐ Otwieranie furtki i bramy z pozycji monitora.

⭐ Otwieranie furtki z pozycji kasety zewnętrznej za pomocą kodu i/lub breloka.

WYGODNE OTWIERANIE FURTKI

Duże podświetlane przyciski i szeroki rozstaw miedzy nimi umożliwia wygodne użytkowanie zamka szyfrowego. Dzięki takiemu rozwiązaniu nie występuje problem z równoczesnym naciskaniem kilku klawiszy.

Dzięki czytnikowi zbliżeniowemu istnieje możliwość otwarcia furtki za pomocą breloka.

SPECYFIKACJA TECHNICZNA

• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 52º
• Typ przetwornika kamery: Kolor 1/4'' CMOS
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe)
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 122 x 43 x 46 mm
• Waga netto kasety: 160 g

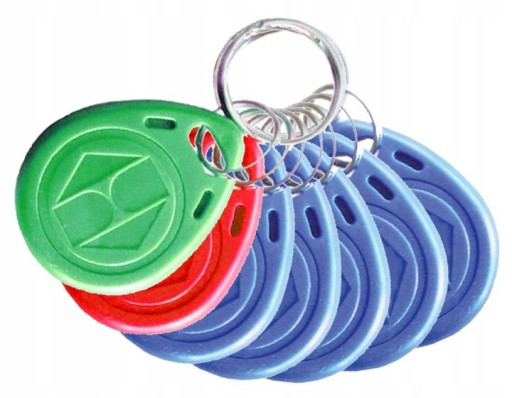

BRELOKI ZBLIŻENIOWE

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• zielony - brelok do programowania - dodawania
• czerwony - brelok do programowania - usuwania
• niebieski - breloki użytkownika

*Zdjęcie breloków jest jedynie zdjęciem poglądowym. Breloki dołączone do zestawu mogą różnić się od tych na zdjęciu.

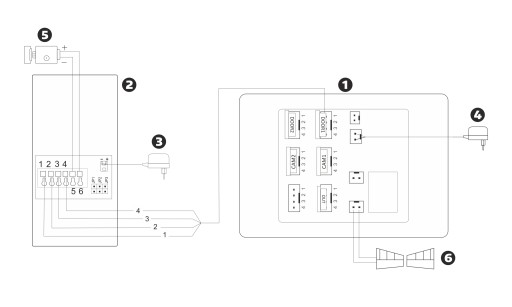

SCHEMAT PODŁĄCZENIOWY

LEGENDA:

1. Monitor
2. Kaseta zewnętrzna
3. Zasilacz 12V DC (zasilanie kasety)*
4. Zasilacz 12V DC (zasilanie monitora)*
5. Rygiel elektromagnetyczny (element wyposażenia dodatkowego)
6. Automat bramy wjazdowej (element wyposażenia dodatkowego)

*oba zasilacze można zastąpić zasilaczem na szynę DIN (element wyposażenia dodatkowego).

⚙️DODATKOWE INFORMACJE

⚠️1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⚠️2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

⚠️3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

⚠️4. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

⚠️5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⚠️6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

⚠️ 7. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
