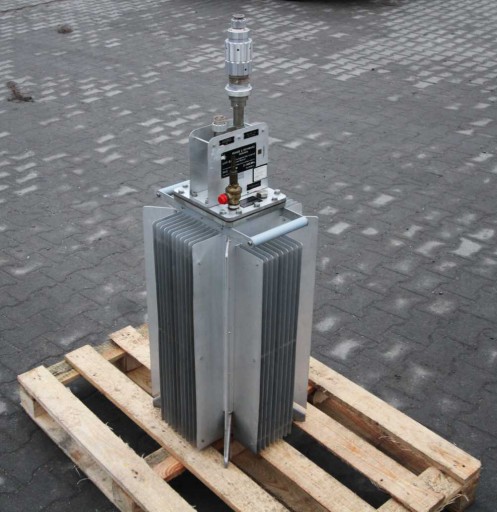

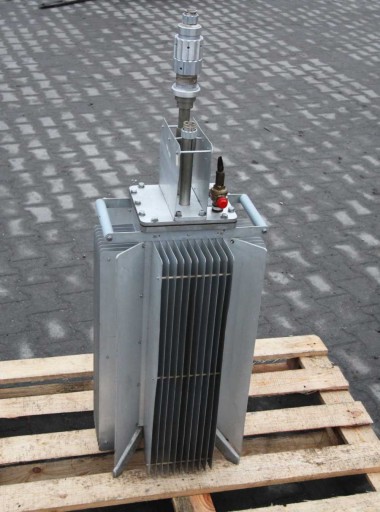

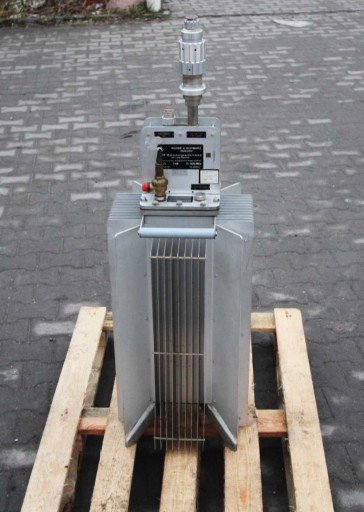

ГЛУШИТЕЛЬ ИСКУССТВЕННОЙ НАГРУЗКИ R&S 2 кВт, 0–600 МГц

Oferuję Państwu profesjonalny tłumik- obciążenie produkcji znanej firmy ROHDE&SCHWARZ.

Tłumik jest typu RD1/50.

Podzespół przeznaczony jest o precyzyjnych pomiarów mocy w zakresie od 0 do 2kW przy obciążalności ciągłej 1kW i obciążalności 5 sekundowej 2kW.

Tłumienie nominalne wynosi 40dB.

Używanie tego typu tłumików do pomiarów nadajników jest szczególnie ważne wtedy, gdy chcemy precyzyjnie zmierzyć moc, a także dokonywać pomiarów częstotliwości harmonicznych przy pomocy analizatora widma, gdyż zwykłe obciążenia często mają bardzo dobry SWR dla częstotliwości wyjściowej nadajnika, a np. dla trzeciej lub piątej częstotliwości harmonicznej stanowią praktycznie zwarcie lub rozwarcie (np. obciążenie R140).

Oferowany tłumik jest wykonany w technologii klasycznej tzn. zwykłe rezystory bezindukcyjne zanurzone w kąpieli olejowej ( olej parafinowy nietoksyczny), dzięki temu podzespół jest bardzo odporny na przeciążenia i nie trapią go wady typowe dla rezystorów cienkowarstwowych .

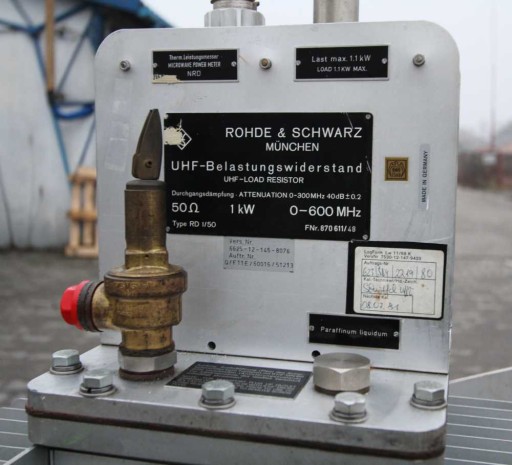

Dane techniczne:

Oporność nominalna: 50 Ohm

Moc nominalna ciągła: 1kW

Specyfikowany zakres pracy: 0-600MHz

Przeciążalność krótkoterminowa (5 sekund): 100%

Wytrzymałość napięciowa: 3000 V

Tłumienie nominalne: 40dB

Nierównomierność tłumienia w zakresie: 0-300MHz 0,2dB

Nierównomierność tłumienia w zakresie: 300-600MHz lepiej niż 1,5dB

SWR: 0 do 220MHz lepiej niż 1,05dB

220-500MHz lepiej niż 1,15dB

500-600MHz lepiej niż 1,25dB

Wymiary: 40x40x100 cm

Waga: 40 kg

Typ złączki: wejście złącze 7/8, wyjście dezifix (licytujący otrzymuje wtyczkę)

Uwaga!

Przy użyciu oferowanego tłumika oraz miliwatomierza np. typu HP4352 (oferowany na jednej z naszych aukcji) można dokonywać dokładnych pomiarów mocy (z dokładnością 1%).

Oferowany podzespół został wyprodukowany dla wojska.

Jest w stanie bardzo dobrym.

Licytujący otrzymuje:

- tłumik wraz ze złączkami (wejściową i wyjściową)

- skan instrukcji

Ze względu na wagę i wymiary, wysyłka na palecie.
