Мультисвич 9/8 активный наземный сигнал HDTV + DHL

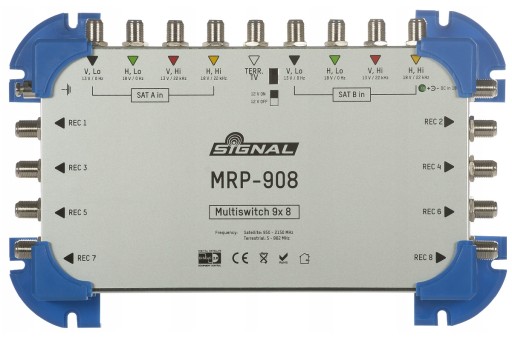

MRP-908 Multiswitch Signal 9/8 z pasywnym torem TV naziemnej

Nowa rodzina multiswitchy Signal umożliwia realizację instalacji RTV/SAT w domkach jednorodzinnych oraz małych budynkach mieszkalnych i biurowych. Multiswitche są przeznaczone do pracy wewnątrz budynku. Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

Przełącznik wyposażony jest w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (14 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem). Aktualny wykaz nadajników można znaleźć na stronie Dane nadajników TV naziemnej w Polsce.

Multiswitch wyposażony jest w włącznik napięcia 12 V w torze antenowym. W celu zasilenia wzmacniacza należy go ustawić w pozycji "On". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem np. AWS 1/1 (z regulacją wzmocnienia) należy pozostawić przełącznik w pozycji "Off".

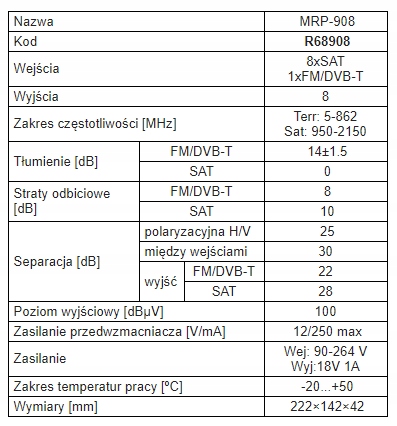

Cechy wyróżniające:

• multiswitch radialny,
• wejścia: 8 z dwóch konwerterów quatro, 1 naziemna FM/DVB-T,
• wyjścia: 8 do tunerów SAT,
• pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC,
• separacja pomiędzy wejściami większa niż 25 dB,
• wysoka separacja wyjść 30 dB (brak przesłuchów między pasmami i polaryzacjami),
• prekorekcja charakterystyki kabla,
• bardzo wysoki poziom wejściowy 105 dBμV,
• wysoki poziom wyjściowy: 100 dBμV,
• kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym),
• przyłącze uziemienia,
• kompaktowe wymiary 220×120×42 mm,
• zewnętrzny zasilacz DC 18 V 1 A,
• gwarancja 3 lata.

W ofercie znajdują się również:

• Multiswitch 9 wejść 4 wyjścia
• Multiswitch 9 wejść 12 wyjść
• Multiswitch 9 wejść 16 wyjść
• oraz multiswitche 5-cio wejściowe: 5-cio, 8-mio, 12-sto oraz 16-sto wyjściowe.
