ПОДКЛЮЧЕНИЯ 1-СЕКЦИОННОГО РАСПРЕДЕЛИТЕЛЯ БАДЕСТНОСТЬ Р40

KOMPLET PRZYŁĄCZY DO ROZDZIELACZA

1 SEKCYJNEGO P40L/min BADESTNOST

Zastosowanie:

Posiadają szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącza umozliwiają połączenie rozdzielacza z przewodami hydraulicznymi.

Dane techniczne:

1 sztuka = 1 zestaw

W zestawie są 4 przyłącza, po jednym na zasilanie i powrót oraz 2 na sekcje. Wszystkie przyłącza z zestawu przy gwincie od strony rozdzielacza posiadają gumowe uszczelnienie. Nie ma potrzeby dokładania w tym miejscu dodatkowych uszczelek.

Gwinty:

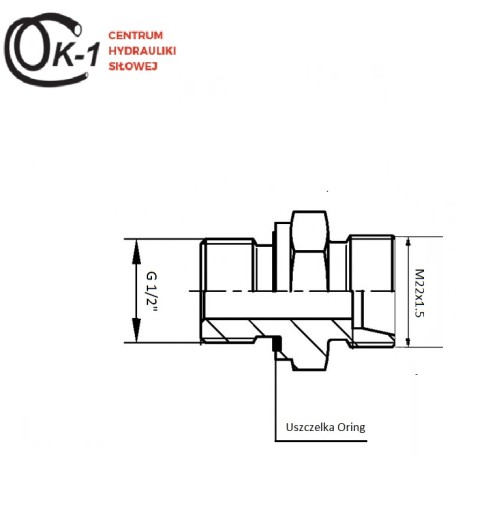

PRZYŁĄCZE MONTOWANE NA ZASILANIU:

Gwint od strony rozdzielacza calowy BSP : 1/2"

Gwint od strony przewodu hydraulicznego: M22x1.5

-------------------------------------------------------------------------------------

PRZYŁĄCZE MONTOWANE NA POWROCIE:

Gwint od strony rozdzielacza calowy BSP: 1/2"

Gwint od strony przewodu hydraulicznego:  M22x1.5

-------------------------------------------------------------------------------------

PRZYŁĄCZA MONTOWANE NA SEKCJI:

Gwint od strony rozdzielacza calowy BSP: 3/8"

Gwint od strony przewodu hydraulicznego: M18x1.5

-------------------------------------------------------------------------------------

Materiał:

korpusy: stal galwanizowana odporna na korozję

uszczelnienie: guma

Pomocne dane:

Średnica gwintu M18x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 16,2 - 16,6

-------------------------------------------------------------------------------------

Średnica gwintu M22x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 21,6 - 21,9

Średnica wewnętrzna [mm]: 20,2 - 20,6

-------------------------------------------------------------------------------------

Średnica gwintu BSP 1/2" mierzona suwmiarką:

Średnica zewnętrzna [mm]: 20,5- 20,9

Średnica wewnętrzna [mm]: 18,6 - 19

-------------------------------------------------------------------------------------

Średnica gwintu 3/8" mierzona suwmiarką:

Średnica zewnętrzna [mm]: 16,3 - 16,6

Średnica wewnętrzna [mm]: 14,9 - 15,4
